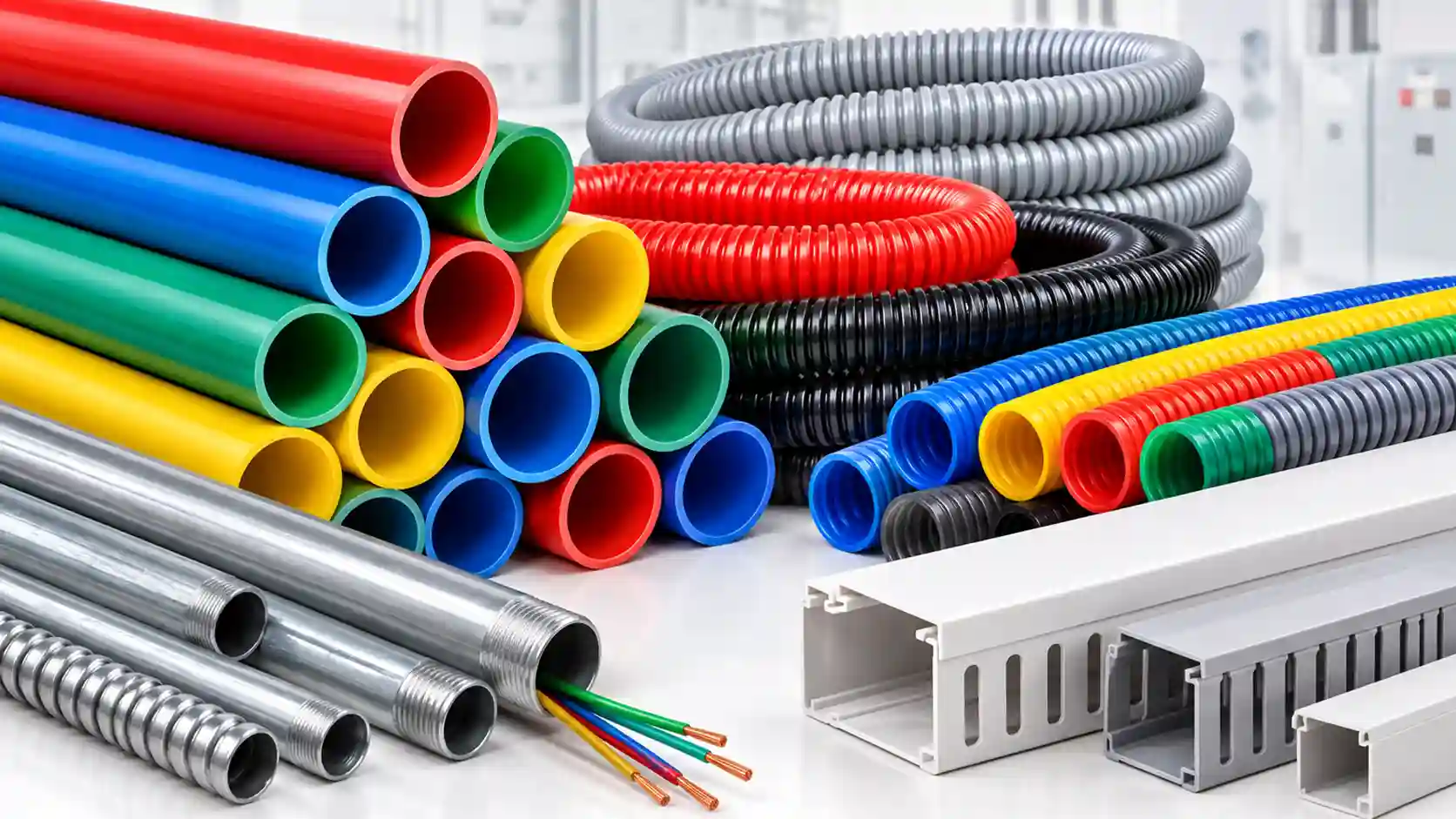

کاربرد انواع لوله در صنعت برق و انتخاب بهترین لوله برای برق کشی

در صنعت برق، لوله‌ها یکی از مهم‌ترین اجزای سیم‌کشی به شمار می‌روند، چرا که سیم‌ها و کابل‌های حامل جریان برق را از عوامل مخرب محیطی محافظت می‌کنند. اگر سیم‌کشی به‌صورت روکار و بدون محافظ روی دیوارها و کف کارگاه‌ها عبور داده شود، در اثر تغییرات جوی و سایر عوامل مکانیکی به‌زودی دچار آسیب و فرسودگی می‌شود که این موضوع موجب افزایش خطرات ایمنی و کاهش عمر شبکه برق خواهد شد. همچنین در ساختمان‌های مسکونی، استفاده از لوله در سیم‌کشی روکار، ظرافت و زیبایی بصری منزل را نیز حفظ می‌کند.

به همین دلیل، شناخت انواع لوله‌های مورد استفاده در صنعت برق و کاربرد صحیح هرکدام، از الزامات اساسی برای هر برقکار حرفه‌ای محسوب می‌شود. در صنعت برق پنج نوع اصلی لوله مورد استفاده قرار می‌گیرد:

1. لوله‌های خرطومی پلاستیکی
2. لوله‌های خرطومی فلزی
3. لوله‌های پولیکا (P.V.C)
4. لوله‌های پلاستیکی سخت (P.E.T)
5. لوله‌های فولادی

در ادامه، هر یک از این انواع به‌همراه ویژگی‌ها، کاربردها و روش‌های اجرایی مرتبط با آن‌ها بررسی می‌شود.

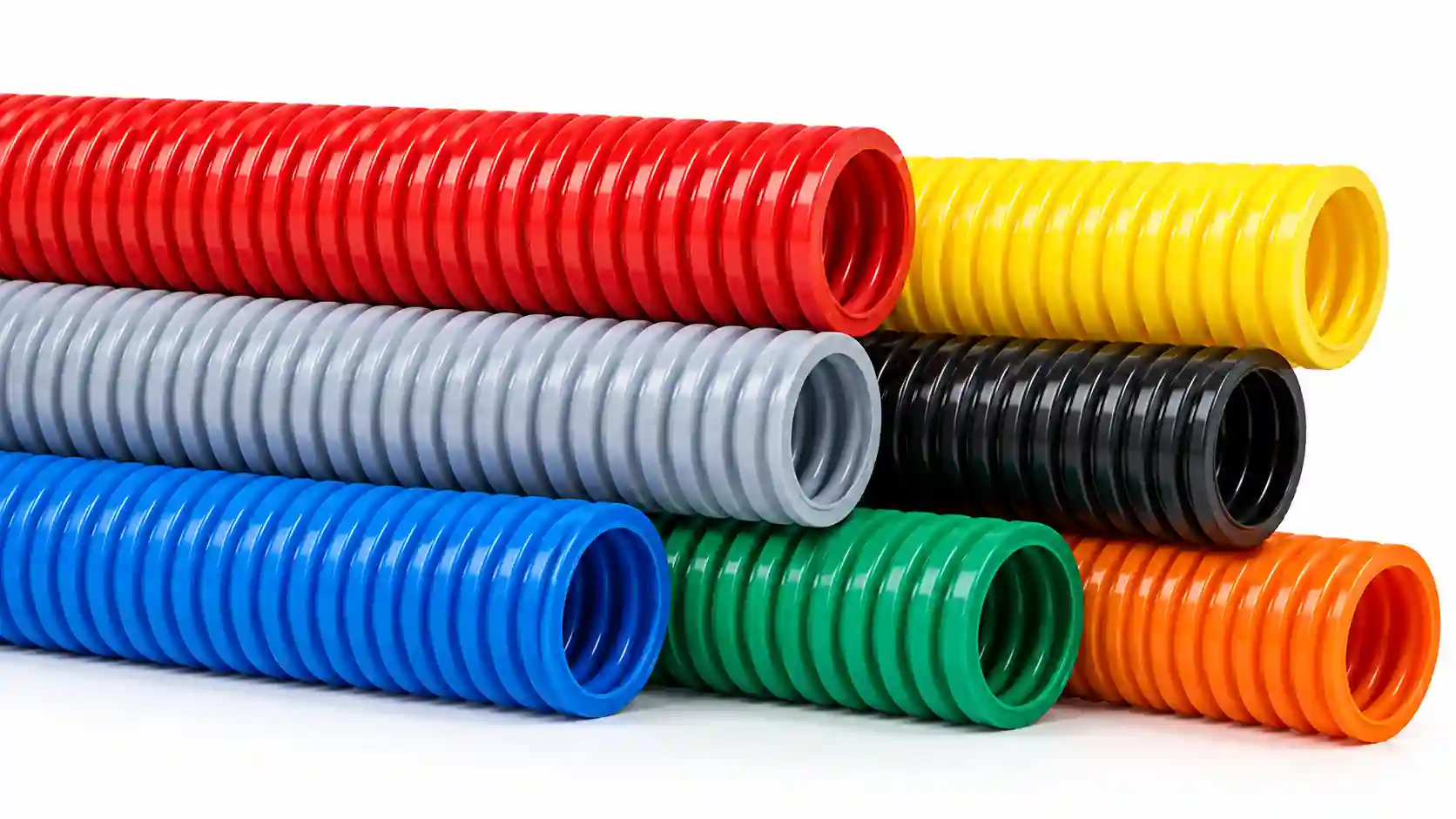

۱. لوله‌های خرطومی پلاستیکی

این لوله‌ها کاملاً عایق هستند و از جنس پی‌وی‌سی (P.V.C) ساخته می‌شوند. لوله‌های خرطومی معمولاً در بسته‌های ۵۰ یاردی (حدود ۴۵ متری) عرضه می‌شوند و در سایزهای استاندارد ۱۱، ۱۳.۵ و ۱۶ ساخته می‌شوند.

کاربرد: این لوله‌ها بیشتر در مناطق خشک و داخل منازل به‌صورت توکار استفاده می‌شوند. مزیت اصلی آن‌ها قابلیت انعطاف زیاد و قیمت مناسب است، اما استحکام مکانیکی پایینی دارند که همین موضوع مهم‌ترین عیب آن‌ها به‌شمار می‌رود.

نکته اجرایی: هنگام نصب این لوله‌ها روی دیوار، باید فاصله‌ای بین ۱ تا ۱.۵ برابر قطر لوله بین گیره‌های نصب رعایت شود.

لوله‌های خرطومی پلاستیکی

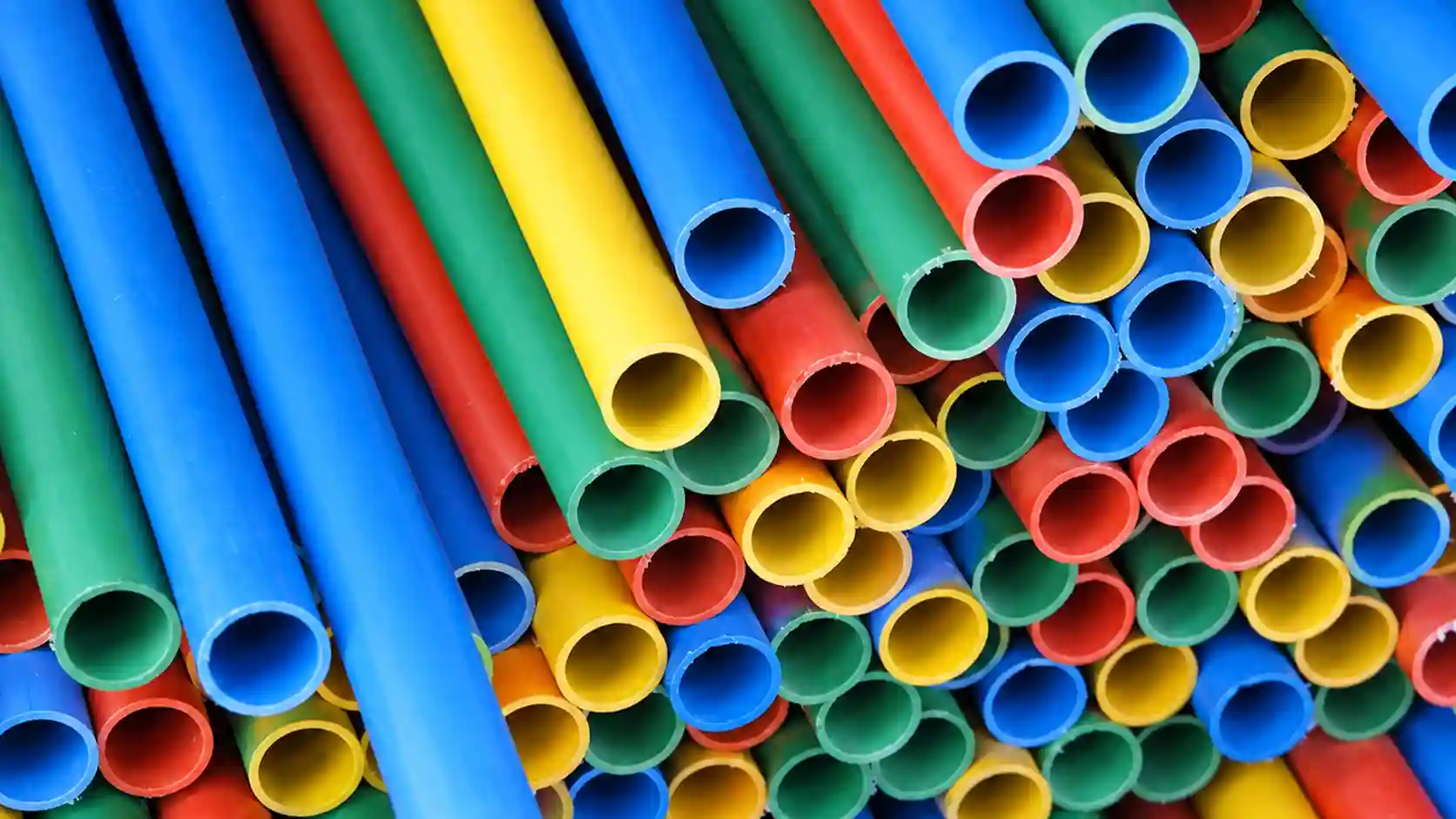

۲. لوله‌های پلاستیکی سخت (P.V.C و P.E.T)

این لوله‌ها کاملاً عایق بوده و در برابر مواد شیمیایی و عوامل محیطی مقاومت خوبی دارند. همچنین نسبت به لوله‌های خرطومی، سبک‌تر و نصب آن‌ها آسان‌تر است. با این حال، این لوله‌ها در برابر ضربه آسیب‌پذیرترند و در برابر حرارت و آتش‌سوزی شکل خود را از دست می‌دهند.

لوله‌های پلاستیکی سخت به‌صورت شاخه‌های ۶ متری و در سایزهای ¼1، ¾، ⅝، ۱۶، ۲۰، ۲۵ و ۳۲ میلی‌متری ساخته می‌شوند. نکته قابل‌توجه این‌که لوله‌های نوع P.E.T نسبت به نوع P.V.C از استحکام، کیفیت و انعطاف‌پذیری بهتری برخوردار بوده و به همین دلیل امروزه جایگزین مناسبی برای لوله‌های P.V.C به‌شمار می‌روند.

روش‌های خم‌کاری لوله‌های پلاستیکی سخت

خم‌کاری این لوله‌ها به دو روش انجام می‌شود:

• استفاده از فنر سیم‌کشی: فنر سیم‌کشی از داخل لوله عبور داده می‌شود، سپس با وسیله شعله چراغ محل خم‌کاری کمی گرم شده و به‌همراه سرفنر، لوله خم می‌شود.
• استفاده از ماسه نرم: در این روش، لوله از ماسه نرم پر شده و سپس با نمودن پر ماسه‌فنر روی سطح آرام آرام محل مورد نظر گرم و خم می‌شود. کار یا پریموس محل خم را گرم نموده و سپس لوله خم می‌شود. دلیل پر کردن لوله از ماسه آن است که در حین خم‌کاری، لوله بسته‌شکل و طبیعی خود را از دست ندهد.

لوله‌های پلاستیکی سخت (P.V.C و P.E.T)

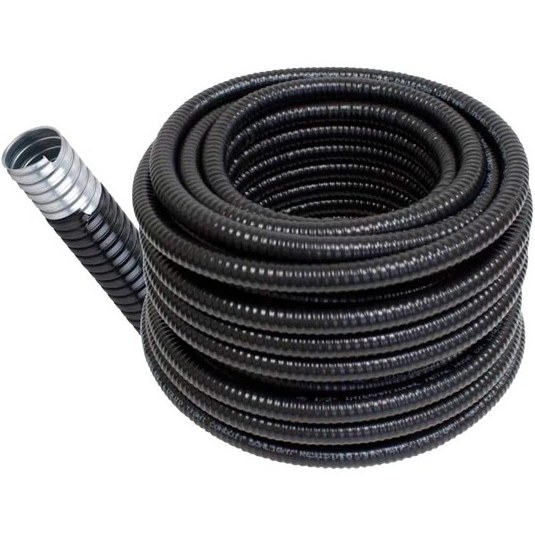

۳. لوله‌های خرطومی فلزی (فلکسی)

این نوع لوله فلزی قابل‌انعطاف بوده و کاربرد آن بیشتر برای ارتباط لوله فولادی به تابلو، همچنین ارتباط تخته‌کلید به الکتروموتورها به تابلوهای برق است.

لوله‌های خرطومی فلزی (فلکسی)

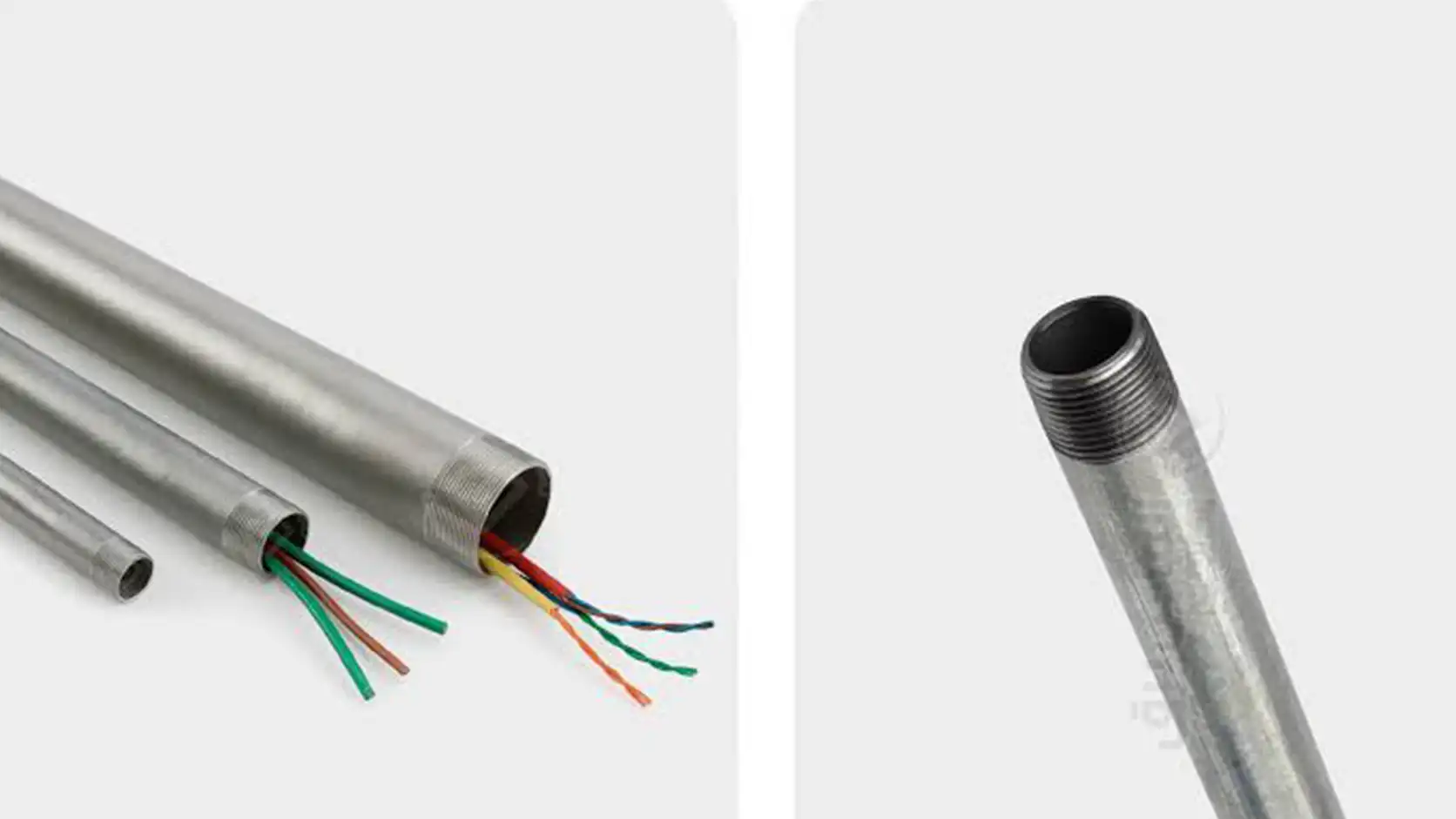

۴. لوله‌های فولادی

لوله‌های فولادی در دو نوع سیاه و گالوانیزه و با طول‌های ۳ تا ۵ متر ساخته می‌شوند. لوله‌های سیاه در جاهای خشک و لوله‌های گالوانیزه در جاهای مرطوب به‌صورت روکار و توکار مورد استفاده قرار می‌گیرند.

کاربرد اصلی: این لوله‌ها معمولاً در کارخانجات، کارگاه‌ها، بیمارستان‌ها و اغلب مراکز صنعتی به‌کار می‌روند و کاربردی گسترده‌تر نسبت به سایر انواع لوله دارند.

لوله‌های فولادی سیاه و گالوانیزه در اندازه‌های زیر ساخته می‌شوند و با حروف Pg و اعداد مشخص می‌شوند:

Pg9 – Pg11 – Pg13.5 – Pg16 – Pg21 – Pg29 – Pg36 – Pg42 – Pg48

روش‌های خم‌کاری لوله‌های فولادی

برای خم‌کاری لوله‌های فولادی از دستگاه خم‌کن استفاده می‌شود که این دستگاه در دو نوع دستی و هیدرولیکی در دسترس است:

• دستگاه خم‌کن دستی معمولاً برای خم‌کردن لوله‌هایی با قطر بیش از یک اینچ و برای نمره‌های پایین‌تر از نوع دستی استفاده می‌شود.
• دستگاه خم‌کن هیدرولیکی برای لوله‌های فولادی نمره ۲۹ به بالا کاربرد دارد.

روش کار: ابتدا نیم قوس مناسب انتخاب شده و لوله در جای مخصوص خود نصب می‌شود. سپس با فشار به دستگاه، لوله به‌تدریج خم می‌شود. در هنگام کار باید توجه داشت که تکیه‌گاه و نیم قوس دستگاه با اندازه لوله انتخاب‌شده مطابقت داشته باشد.

کانال‌های پلاستیکی و فلزی

علاوه بر لوله‌ها، کانال‌های پلاستیکی و فلزی نیز در صنعت برق کاربرد دارند. این کانال‌ها دارای شکل و ابعاد مختلف بوده و از ظرافت و زیبایی خاصی برخوردارند. از این کانال‌ها برای انتقال سیم‌های جریان برق در صنعت تابلوسازی استفاده می‌شود و همچنین در صنعت برق‌ساختمان، به‌جای فرم‌کاری از این کانال‌ها و سیم‌افشان استفاده می‌شود.

کانال پلاستیکی

گنجایش سیم‌ها در لوله‌های فولادی

انتخاب سایز مناسب لوله برای هر سیم‌کشی، به تعداد و سطح مقطع سیم‌های عبوری وابسته است. جدول زیر گنجایش تعداد سیم‌ها را با سطح مقطع‌های مختلف در لوله‌های فولادی نشان می‌دهد:

اتصالات، برش‌کاری و حدیده‌کاری لوله‌های فولادی

وسایل اتصال لوله به دیوار

1. رول‌پلاک: زائده چوبی یا پلاستیکی است که پس از سوراخ‌کردن دیوار با متّه، داخل سوراخ قرار می‌گیرد و سپس با پیچ، لوله روی آن محکم می‌شود.
2. بستها: از دو نیم‌دایره فلزی تشکیل شده که متناسب با اندازه لوله انتخاب می‌شوند؛ لوله در داخل نیم‌دایره قرار گرفته و با دو پیچ روی دیوار محکم می‌شود.

انواع اتصالات لوله‌ای

برای اتصال لوله‌ها به یکدیگر از قطعات کوچکی به نام بوش استفاده می‌شود که داخل آن‌ها در دو جهت مخالف قلاویزکاری شده است:

• اتصال سه‌راهی: برای اتصال سه لوله به‌یکدیگر یا انشعاب از یک مسیر
• اتصال چهارراهی: برای اتصال چهار لوله فولادی به‌یکدیگر
• زانویی: برای اتصال دو لوله فولادی با زاویه ۹۰ درجه به یکدیگر
• جعبه تقسیم: در مواردی که بیش از ۳ تا ۴ لوله فولادی باید در یک نقطه به‌هم متصل شوند، از جعبه‌های تقسیم چهارگوش (معمولاً پلاستیکی، با ۸ تا ۱۲ سوراخ ورودی) استفاده می‌شود.

برش لوله‌های فولادی

ابتدا محل مورد نظر با کمان‌اره علامت‌گذاری شده، سپس لوله با کمان‌اره برش داده می‌شود. پس از برش، باید لبه‌های داخلی و بیرونی لوله با پوسیله سوهان صاف و تخت شود تا در هنگام عبور سیم از داخل لوله، پوشش عایق سیم آسیب نبیند.

حدیده‌کاری لوله‌های فولادی

برای اتصال دو لوله فولادی به یکدیگر با استفاده از بوش، باید سر هر دو لوله حدیده‌کاری (رزوه‌کاری) شود. حدیده‌ها بر اساس استانداردهای لوله‌های فولادی ساخته می‌شوند و اندازه‌های استاندارد آن‌ها با اندازه‌های لوله (Pg11 تا Pg48) مطابقت دارد.

نکات اجرایی مهم در حدیده‌کاری:

• فاصله بین دندانه‌های حدیده باید بین ۱۰ تا ۱۵ سانتی‌متر باشد.
• اگر فاصله کمتر از ۱۰ سانتی‌متر باشد، احتمال شکستن دندانه‌ها وجود دارد و اگر بیشتر از ۱۵ سانتی‌متر باشد، باعث شکستگی لوله می‌شود.
• سر لوله باید کاملاً تمیز و بدون پلیسه باشد، در غیر این صورت ممکن است حین کار به دست آسیب برساند.
• در حین حدیده‌کاری، دسته دستگاه حدیده باید با فشار سوار روی لوله شود و چرخش در جهت عقربه‌های ساعت انجام گیرد.
• در محل حدیده‌کاری روغن ریخته و دستگاه یک یا دو دور چرخانده شود، سپس نیم‌دور در جهت عکس چرخانده تا براده‌های حاصل‌شده خارج شوند.

سوالات متداول (FAQ)

۱. کدام لوله برای سیم‌کشی برق بهترین گزینه است؟

پاسخ به این سؤال به محل و شرایط اجرای کار بستگی دارد و «بهترین لوله» به‌صورت مطلق وجود ندارد:

• برای کارخانجات، کارگاه‌های صنعتی، بیمارستان‌ها و محیط‌های پرتردد یا مرطوب که استحکام مکانیکی و مقاومت در برابر ضربه، حرارت و آتش‌سوزی اهمیت دارد → لوله فولادی (سیاه یا گالوانیزه) بهترین انتخاب است، چون علاوه بر محافظت فیزیکی، به‌دلیل جنس فلزی، قابلیت اتصال به سیستم ارت (زمین) را نیز دارد.
• برای سیم‌کشی توکار داخل منازل در محیط خشک که هزینه و سرعت اجرا مهم است → لوله پلاستیکی سخت P.E.T ارجح‌تر از P.V.C است، چون استحکام، کیفیت و انعطاف‌پذیری بهتری دارد.
• برای مسیرهای کوتاه، پیچ‌دار یا نقاط اتصال بین تابلو و الکتروموتور → لوله خرطومی فلزی به‌دلیل انعطاف‌پذیری بالا مناسب‌تر است.

به‌طور خلاصه: اگر ملاک، دوام و ایمنی بالا (به‌ویژه در صنعت) باشد، لوله فولادی برنده است؛ اگر ملاک هزینه و سرعت اجرا در محیط مسکونی باشد، P.E.T انتخاب بهتری است.

۲. کابل برق در کدام لوله جریان بهتری را عبور می‌دهد؟

نکته مهم این است که جنس لوله جریان الکتریکی را عبور نمی‌دهد و در مسیر هدایت جریان نقشی ندارد — این وظیفه بر عهدهٔ خودِ سیم/کابل مسی یا آلومینیومی داخل لوله است. اما جنس لوله دو اثر غیرمستقیم روی عملکرد سیم دارد:

• دفع گرما (ظرفیت جریان‌دهی): لوله‌های فولادی به‌دلیل خاصیت هدایت حرارتی فلز، گرمای ناشی از عبور جریان را بهتر از داخل لوله به محیط منتقل می‌کنند. به همین دلیل، سیم داخل لوله فولادی معمولاً دیرتر داغ می‌کند و می‌تواند در شرایط یکسان، جریان پیوسته را با ایمنی بیشتری عبور دهد. در مقابل، لوله‌های پلاستیکی (P.V.C/P.E.T) عایق حرارتی هستند و گرما را داخل لوله حبس می‌کنند؛ به همین علت در جدول‌های استاندارد سیم‌کشی، ظرفیت جریان مجاز سیم داخل لوله پلاستیکی کمی کمتر از لوله فلزی درنظر گرفته می‌شود.
• ایمنی در برابر اتصالی: در لوله فولادی، در صورت آسیب‌دیدن عایق سیم و تماس با بدنهٔ لوله، اگر لوله به سیستم ارت متصل باشد، مسیر ایمن تخلیه جریان فراهم می‌شود؛ این ویژگی در لوله پلاستیکی وجود ندارد.

پس اگر منظور از «جریان بهتر»، ظرفیت جریان‌دهی امن‌تر و پایدارتر باشد، پاسخ لوله‌های فولادی هستند؛ نه به این معنا که پلاستیک مانع عبور جریان می‌شود.

۳. تفاوت اصلی لوله P.V.C و P.E.T چیست؟

هر دو از خانواده لوله‌های پلاستیکی سخت هستند، اما P.E.T نسبت به P.V.C از نظر استحکام، انعطاف‌پذیری و کیفیت ساخت برتر است و به همین دلیل امروزه در بازار جایگزین مناسب‌تری برای P.V.C محسوب می‌شود؛ هرچند قیمت آن معمولاً بالاتر است.

۴. آیا می‌توان از لوله خرطومی پلاستیکی به‌جای لوله فولادی در محیط صنعتی استفاده کرد؟

خیر، توصیه نمی‌شود. لوله خرطومی پلاستیکی استحکام مکانیکی پایینی دارد و در محیط‌های صنعتی که خطر ضربه، فشار یا حرارت وجود دارد، به‌سرعت آسیب می‌بیند. این نوع لوله برای مناطق خشک و مسیرهای ساده داخل منازل مناسب‌تر است.

۵. سایز لوله فولادی چگونه انتخاب می‌شود؟

انتخاب سایز به تعداد سیم‌ها و سطح مقطع (mm²) هر سیم بستگی دارد. جدول گنجایش سیم در لوله (که در بخش قبل ارائه شد) دقیقاً همین موضوع را مشخص می‌کند؛ برای مثال، عبور ۶ رشته سیم با سطح مقطع ۶ میلی‌متر مربع از لوله فولادی نمره Pg21 امکان‌پذیر است.

۶. چرا باید بعد از برش لوله فولادی، لبه‌های آن سوهان‌کاری شود؟

چون لبه‌های تیز و زبر باقی‌مانده از برش می‌توانند در هنگام عبور سیم از داخل لوله، پوشش عایق سیم را پاره یا زخمی کنند و همین موضوع خطر اتصالی و برق‌گرفتگی را افزایش می‌دهد.
