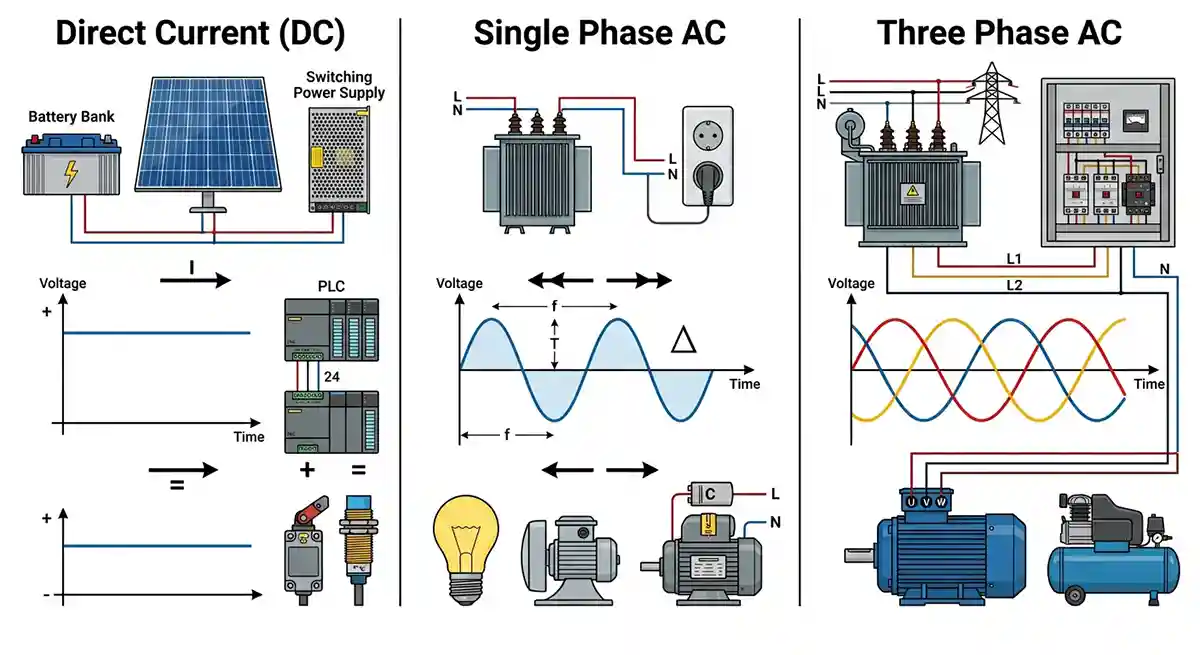

اصول جریان مستقیم و متناوب؛ تک‌فاز و سه‌فاز در برق صنعتی

پیش از ورود به هر بحث تخصصی درباره تابلو برق، موتورها یا مدارهای فرمان، باید مبانی جریان الکتریکی را به‌طور کامل درک کرد. دو نوع اصلی جریان الکتریکی وجود دارد: جریان مستقیم (DC) و جریان متناوب (AC). در صنعت، جریان متناوب به‌صورت تک‌فاز و سه‌فاز به کار می‌رود که هرکدام کاربرد و ویژگی‌های خاص خود را دارند.

۱. جریان مستقیم (DC – Direct Current)

۱-۱ تعریف

در جریان مستقیم، الکترون‌ها همواره در یک جهت مشخص حرکت می‌کنند و قطبیت (مثبت و منفی) ثابت است. ولتاژ و جریان در طول زمان (در حالت ایده‌آل) مقدار ثابتی دارند و نمودار آن یک خط صاف است.

۱-۲ منابع تولید DC

• باتری‌ها و باتری‌های صنعتی (باطری‌های UPS، فورکلیفت)
• پنل‌های خورشیدی (فتوولتائیک)
• دینام‌ها
• منابع تغذیه سوئیچینگ (Power Supply) که AC را به DC تبدیل می‌کنند
• یکسوسازها (رکتیفایر) در تابلوهای برق صنعتی برای تغذیه مدارهای فرمان ۲۴ ولت

۱-۳ کاربردهای صنعتی DC

• تغذیه PLC ها و سنسورها (معمولاً ۲۴VDC)
• موتورهای DC در برخی سیستم‌های سرعت متغیر قدیمی‌تر
• سیستم‌های شارژ باتری و UPS
• الکترومغناطیس‌ها و شیربرقی‌های کنترلی

۱-۴ مزایا و محدودیت‌ها

۲. جریان متناوب (AC – Alternating Current)

۲-۱ تعریف

در جریان متناوب، جهت و مقدار جریان به‌صورت متناوب (سینوسی) تغییر می‌کند. در ایران و بسیاری از کشورها، فرکانس استاندارد شبکه ۵۰ هرتز است (یعنی ۵۰ بار در ثانیه چرخه کامل تکرار می‌شود).

۲-۲ پارامترهای کلیدی AC

• دامنه (Amplitude): بیشینه مقدار ولتاژ یا جریان
• فرکانس (Frequency): تعداد سیکل در ثانیه (Hz)
• مقدار مؤثر یا RMS: مقداری که اثر حرارتی معادل با DC دارد و در برچسب تجهیزات نوشته می‌شود (مثلاً ۲۲۰ ولت خانگی، مقدار RMS است)
• پریود (T): زمان یک سیکل کامل = 1/f

۲-۳ چرا از AC در توزیع برق استفاده می‌شود؟

• امکان تبدیل ولتاژ آسان با ترانسفورماتور (افزایش ولتاژ برای انتقال با تلفات کم، کاهش برای مصرف خانگی و صنعتی)
• تجهیزات کلیدزنی و حفاظتی (فیوز، کلید اتوماتیک) برای AC ساده‌تر و اقتصادی‌تر هستند
• موتورهای آسنکرون (القایی) AC ساختار ساده، ارزان و بسیار مقاوم دارند

۳. جریان متناوب تک‌فاز (Single Phase AC)

۳-۱ تعریف

سیستم تک‌فاز شامل یک سیم فاز و یک سیم نول (نوترال) است. ولتاژ استاندارد آن در ایران ۲۲۰ ولت بین فاز و نول است.

۳-۲ کاربردها

• روشنایی و پریزهای خانگی و اداری
• تجهیزات کوچک صنعتی (موتورهای کوچک زیر ۱ اسب بخار، ابزار دستی برقی)
• سیستم‌های کنترلی سبک

۳-۳ محدودیت‌های تک‌فاز در صنعت

• توان انتقالی محدود؛ برای موتورهای بزرگ مناسب نیست
• گشتاور راه‌اندازی موتورهای تک‌فاز پایین‌تر است و نیاز به خازن راه‌انداز دارد
• نوسان توان لحظه‌ای (Pulsating Power) بیشتر از سه‌فاز است، چون توان در برخی لحظات به صفر می‌رسد

۴. جریان متناوب سه‌فاز (Three Phase AC)

۴-۱ تعریف

سیستم سه‌فاز از سه سیم فاز تشکیل شده که هرکدام ۱۲۰ درجه نسبت به هم اختلاف فاز دارند. این آرایش باعث می‌شود توان کل سیستم تقریباً همواره ثابت باشد (بدون نوسان صفر).

۴-۲ ولتاژهای استاندارد در ایران

• ولتاژ فاز به نول (Line to Neutral): ۲۲۰ ولت
• ولتاژ فاز به فاز (Line to Line): ۳۸۰ ولت
• رابطه بین این دو: V_line = √3 × V_phase (تقریباً ۱.۷۳ برابر)

۴-۳ نوع اتصال‌ها

۴-۴ مزایای سه‌فاز نسبت به تک‌فاز

• توان بیشتر با سطح مقطع کابل کمتر نسبت به تک‌فاز
• گشتاور راه‌اندازی بالا و یکنواخت در موتورهای آسنکرون (بدون نیاز به خازن راه‌انداز)
• توان لحظه‌ای تقریباً ثابت → لرزش و سایش کمتر در موتورها و ژنراتورها
• امکان توازن بار بین سه فاز در تابلوهای توزیع بزرگ

۴-۵ کاربردهای صنعتی

• موتورهای القایی سه‌فاز (اکثر موتورهای صنعتی)
• تابلوهای توزیع اصلی کارخانه
• سیستم‌های تهویه، پمپ‌ها، کمپرسورها با توان بالا
• ترانسفورماتورهای توزیع

۵. مقایسه کلی DC، تک‌فاز AC و سه‌فاز AC

۶. نکاتی که در عیب‌یابی تابلو برق باید در نظر گرفت

• بسیاری از خطاهای “قطع یک فاز” که در فصل قبل بررسی شد، مستقیماً به عدم تعادل در سیستم سه‌فاز مربوط می‌شوند.
• مدارهای فرمان اغلب DC (۲۴ ولت) هستند، در حالی که مدار قدرت AC سه‌فاز (۳۸۰ ولت) است؛ تشخیص این تفکیک برای عیب‌یابی سریع ضروری است.
• اندازه‌گیری صحیح با مولتی‌متر نیازمند دانستن نوع جریان (DC یا AC) و انتخاب حالت درست روی دستگاه است، در غیر این صورت مقدار خوانده‌شده اشتباه یا صفر خواهد بود.

جمع‌بندی

جریان مستقیم برای مدارهای کنترلی، الکترونیکی و ذخیره‌سازی انرژی مناسب است، در حالی‌که جریان متناوب به دلیل قابلیت تبدیل ولتاژ آسان، پایه توزیع برق در سطح کلان است. در میان AC، سیستم سه‌فاز به دلیل توان بالاتر، گشتاور راه‌اندازی مناسب و پایداری توان، انتخاب اصلی صنعت برای موتورها و تابلوهای برق است، در حالی‌که تک‌فاز عمدتاً برای مصارف سبک و خانگی به کار می‌رود. درک این مبانی، پیش‌نیاز اصلی برای فصل‌های بعدی درباره موتورهای الکتریکی، کنتاکتورها و طراحی مدارهای قدرت خواهد بود.
