هر سایز سیم برق چند آمپر تحمل می‌کند؟ (جدول ظرفیت جریان‌دهی)

ارسال توسط کارشناس

📱 دانلود اپلیکیشن تخصصی جدول خاموشی های برق استان ها

انتخاب سایز مناسب سیم و کابل برق یکی از مهم‌ترین نکات در اجرای تأسیسات الکتریکی است. اگر سطح مقطع سیم کمتر از مقدار موردنیاز انتخاب شود، عبور جریان زیاد می‌تواند باعث افزایش دمای هادی، آسیب به عایق، افت ولتاژ و حتی ایجاد خطر آتش‌سوزی شود.

به همین دلیل، یکی از رایج‌ترین پرسش‌ها هنگام خرید یا اجرای سیم‌کشی این است که هر سایز سیم چند آمپر تحمل می‌کند؟

در این مقاله، ظرفیت جریان‌دهی تقریبی سیم‌های مسی پرکاربرد را بررسی می‌کنیم و یک جدول کاربردی در اختیار شما قرار می‌دهیم. البته توجه داشته باشید که ظرفیت واقعی جریان فقط به قطر یا سطح مقطع سیم بستگی ندارد و عواملی مانند نوع عایق، روش نصب، دمای محیط، تعداد سیم‌های کنار هم و طول مسیر نیز روی آن تأثیر می‌گذارند.

ظرفیت جریان‌دهی سیم برق چیست؟

ظرفیت جریان‌دهی یا Ampacity به حداکثر جریانی گفته می‌شود که یک هادی می‌تواند در شرایط مشخص و بدون عبور از محدوده مجاز دمایی تحمل کند.

هرچه جریان بیشتری از سیم عبور کند، گرمای بیشتری در هادی ایجاد می‌شود. اگر سیم برای آن جریان مناسب نباشد، دمای آن افزایش پیدا می‌کند و در طولانی‌مدت می‌تواند باعث کاهش عمر عایق و آسیب به کابل شود.

بنابراین نمی‌توان تنها بر اساس اینکه «سیم داخل مدار است» یا «مدار چند آمپر فیوز دارد» سایز سیم را انتخاب کرد؛ باید شرایط واقعی مدار نیز در نظر گرفته شود.

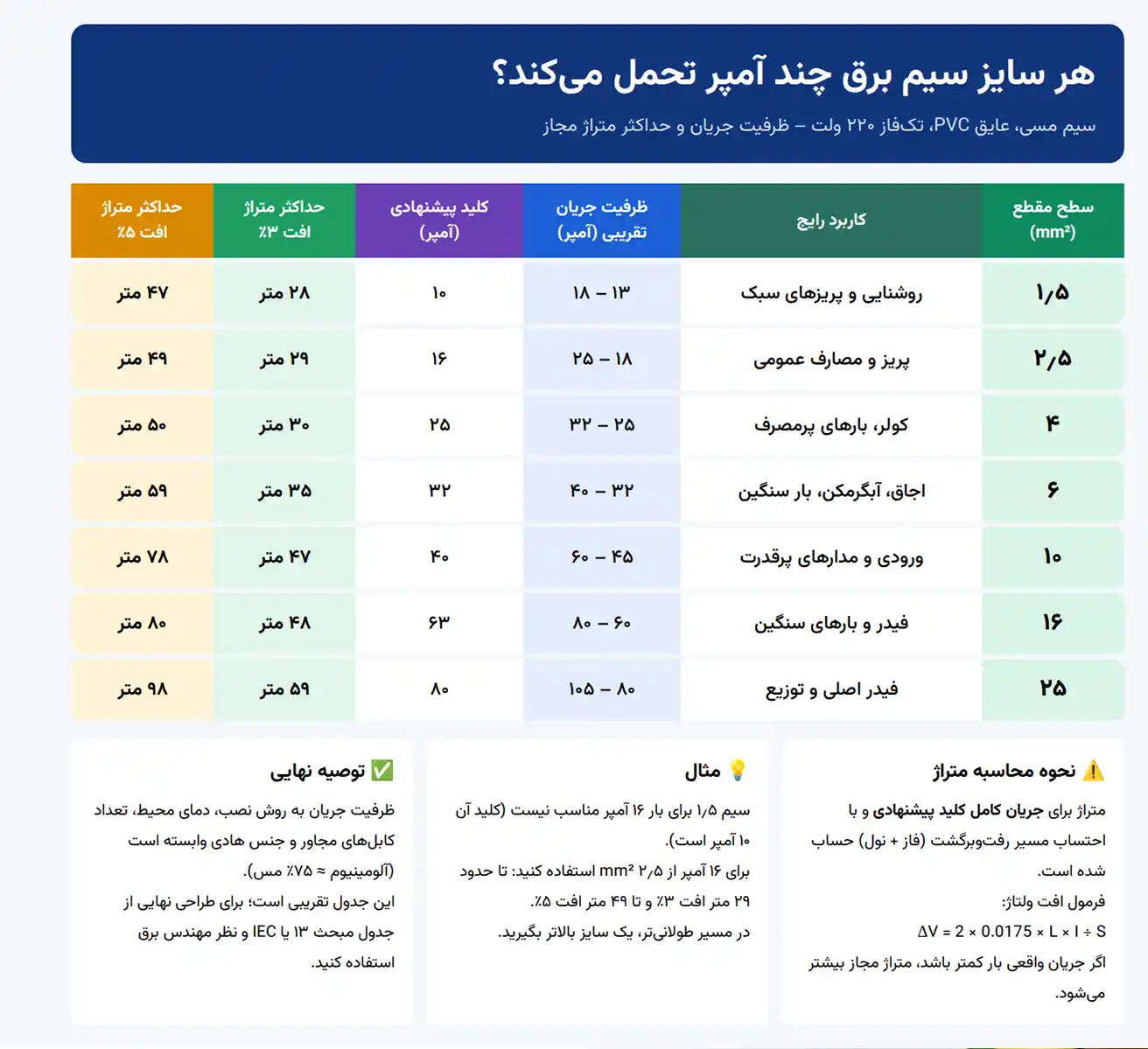

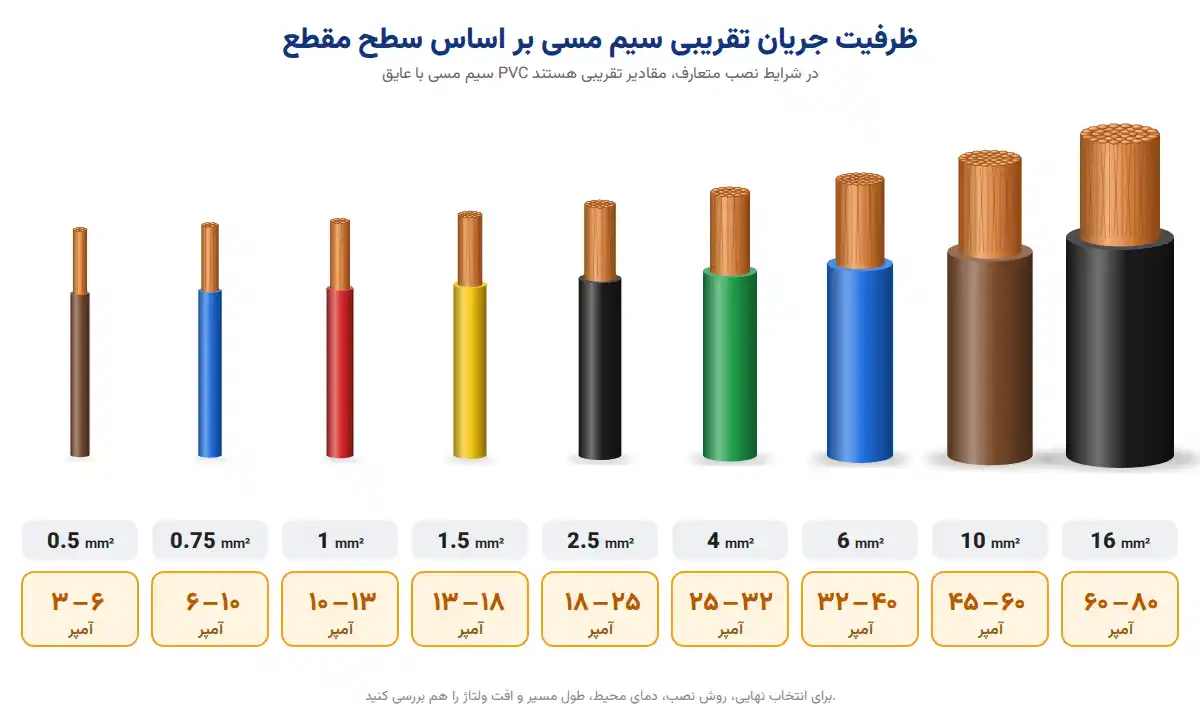

جدول ظرفیت جریان‌دهی سیم مسی

جدول زیر یک راهنمای عمومی برای سیم و کابل مسی در شرایط متعارف است. مقادیر واقعی می‌توانند با توجه به روش نصب، دمای محیط، نوع عایق و استاندارد مورد استفاده متفاوت باشند.

سطح مقطع سیم	ظرفیت جریان تقریبی	کاربردهای رایج
0.5 میلی‌متر مربع	حدود 3 تا 6 آمپر	مدارهای بسیار سبک و کنترلی
0.75 میلی‌متر مربع	حدود 6 تا 10 آمپر	روشنایی و تجهیزات کم‌مصرف
1 میلی‌متر مربع	حدود 10 تا 13 آمپر	روشنایی و مدارهای سبک
1.5 میلی‌متر مربع	حدود 13 تا 18 آمپر	روشنایی و پریزهای سبک
2.5 میلی‌متر مربع	حدود 18 تا 25 آمپر	پریز و مصارف عمومی
4 میلی‌متر مربع	حدود 25 تا 32 آمپر	بارهای پرمصرف و برخی مدارهای اختصاصی
6 میلی‌متر مربع	حدود 32 تا 40 آمپر	اجاق، کولر و بارهای سنگین
10 میلی‌متر مربع	حدود 45 تا 60 آمپر	ورودی و مدارهای پرقدرت
16 میلی‌متر مربع	حدود 60 تا 80 آمپر	فیدر و بارهای سنگین
25 میلی‌متر مربع	حدود 80 تا 105 آمپر	فیدرهای اصلی و توزیع
35 میلی‌متر مربع	حدود 100 تا 125 آمپر	خطوط توزیع و فیدر
50 میلی‌متر مربع	حدود 125 تا 150 آمپر	فیدرهای پرقدرت
70 میلی‌متر مربع	حدود 160 تا 195 آمپر	خطوط اصلی و صنعتی
95 میلی‌متر مربع	حدود 190 تا 230 آمپر	فیدرهای صنعتی
120 میلی‌متر مربع	حدود 220 تا 260 آمپر	خطوط قدرت و توزیع

نکته مهم: اعداد این جدول را نباید به‌عنوان یک مقدار ثابت برای تمام شرایط نصب در نظر گرفت. برای انتخاب دقیق کابل، باید جداول جریان مجاز مربوط به استاندارد و روش نصب موردنظر بررسی شود.

سیم 1.5 چند آمپر تحمل می‌کند؟

سیم مسی 1.5 میلی‌متر مربع یکی از پرکاربردترین سایزها در سیم‌کشی ساختمان است.

ظرفیت جریان آن با توجه به شرایط نصب معمولاً در محدوده حدود 13 تا 18 آمپر قرار می‌گیرد.

این سیم معمولاً برای مدارهای روشنایی و برخی بارهای سبک استفاده می‌شود. اما اینکه بتوان از سیم 1.5 برای یک وسیله خاص استفاده کرد، فقط با دانستن توان وسیله مشخص نمی‌شود و باید طول مسیر، روش نصب و افت ولتاژ نیز بررسی شود.

سیم 2.5 چند آمپر تحمل می‌کند؟

سیم یا کابل مسی 2.5 میلی‌متر مربع از رایج‌ترین سایزها برای مدارهای پریز و مصارف عمومی است.

ظرفیت جریان تقریبی آن در شرایط متعارف حدود 18 تا 25 آمپر است.

به همین دلیل در بسیاری از مدارهای ساختمانی از سیم 2.5 میلی‌متر مربع برای پریزهای عمومی استفاده می‌شود؛ البته انتخاب فیوز و سطح مقطع نهایی باید بر اساس طراحی مدار انجام شود.

سیم 4 چند آمپر تحمل می‌کند؟

ظرفیت جریان‌دهی تقریبی سیم مسی 4 میلی‌متر مربع حدود 25 تا 32 آمپر است.

این سایز در مدارهایی که نسبت به مدارهای معمولی به جریان بیشتری نیاز دارند کاربرد دارد؛ برای مثال برخی تجهیزات پرمصرف یا مدارهای اختصاصی.

سیم 6 چند آمپر تحمل می‌کند؟

سیم مسی 6 میلی‌متر مربع بسته به شرایط نصب می‌تواند حدود 32 تا 40 آمپر جریان را تحمل کند.

این سایز معمولاً برای بارهای سنگین‌تر از مدارهای معمول ساختمان مورد استفاده قرار می‌گیرد. با این حال، برای بارهای طولانی‌مدت و پرقدرت باید ظرفیت واقعی کابل از روی جداول استاندارد تعیین شود.

سیم 10 چند آمپر تحمل می‌کند؟

ظرفیت جریان‌دهی تقریبی سیم مسی 10 میلی‌متر مربع حدود 45 تا 60 آمپر است.

این سایز بیشتر در مدارهای پرقدرت، ورودی‌ها و برخی فیدرها استفاده می‌شود. در این سطح، عواملی مانند نحوه عبور کابل، طول مسیر و افت ولتاژ اهمیت بیشتری پیدا می‌کنند.

آیا هرچه سیم ضخیم‌تر باشد، جریان بیشتری تحمل می‌کند؟

به‌طور کلی بله. با افزایش سطح مقطع هادی، مقاومت الکتریکی آن کاهش پیدا می‌کند و امکان عبور جریان بیشتری فراهم می‌شود.

اما رابطه ظرفیت جریان با سطح مقطع کاملاً ساده و خطی نیست.

برای مثال نمی‌توان گفت چون سیم 4 میلی‌متر مربع دو برابر سیم 2 میلی‌متر مربع سطح مقطع دارد، حتماً دقیقاً دو برابر جریان را تحمل می‌کند.

ظرفیت واقعی به عوامل مختلفی وابسته است.

چه عواملی ظرفیت جریان سیم را تغییر می‌دهند؟

جنس هادی

جنس هادی تأثیر مستقیمی بر مقاومت الکتریکی و در نتیجه ظرفیت جریان‌دهی دارد.

مس و آلومینیوم ظرفیت جریان یکسانی در سطح مقطع مشابه ندارند و برای جایگزینی آنها نمی‌توان صرفاً همان عدد آمپراژ را در نظر گرفت.

نوع عایق

نوع عایق نیز در تعیین جریان مجاز اهمیت دارد. عایق‌های مختلف، محدوده دمایی متفاوتی دارند.

برای مثال کابل‌های دارای عایق PVC و XLPE ممکن است در شرایط مشابه ظرفیت‌های متفاوتی داشته باشند.

روش نصب

اینکه کابل داخل لوله، روی سینی کابل، داخل کانال، درون دیوار یا به‌صورت آزاد نصب شده باشد، روی دفع حرارت تأثیر می‌گذارد.

هرچه دفع حرارت دشوارتر باشد، ظرفیت جریان مجاز کابل نیز می‌تواند کاهش پیدا کند.

دمای محیط

افزایش دمای محیط باعث می‌شود کابل سخت‌تر گرمای خود را دفع کند. در نتیجه در محیط‌های گرم، ممکن است لازم باشد ظرفیت جریان مجاز کاهش داده شود یا سطح مقطع بزرگ‌تری انتخاب شود.

تعداد کابل‌های کنار هم

اگر چند کابل حامل جریان در کنار یکدیگر قرار گرفته باشند، گرمای تولیدشده روی هم اثر می‌گذارد.

به همین دلیل در تابلوها، سینی کابل‌ها و لوله‌هایی که چند مدار در آنها عبور کرده است، معمولاً باید ضریب کاهش ظرفیت جریان در نظر گرفته شود.

طول کابل و افت ولتاژ

یک نکته مهم این است که ظرفیت حرارتی کابل با افت ولتاژ یکی نیست.

ممکن است یک کابل از نظر گرم‌شدن توانایی عبور یک جریان مشخص را داشته باشد، اما اگر مسیر بسیار طولانی باشد، افت ولتاژ آن بیش از مقدار مجاز شود.

در چنین شرایطی ممکن است نیاز به استفاده از کابل با سطح مقطع بزرگ‌تر باشد.

آیا می‌توان برای سیم 2.5 فیوز 25 آمپر گذاشت؟

پاسخ این سؤال همیشه یک عدد ثابت نیست.

فیوز باید متناسب با ظرفیت جریان مجاز هادی، شرایط نصب، نوع بار و الزامات طراحی مدار انتخاب شود.

بنابراین نمی‌توان تنها با دیدن سطح مقطع سیم گفت:

«سیم 2.5 است، پس حتماً فیوز 25 آمپر مناسب است.»

در یک روش نصب ممکن است شرایط با روش نصب دیگری کاملاً متفاوت باشد.

رابطه توان مصرفی با جریان چیست؟

برای یک مدار تک‌فاز، در ساده‌ترین حالت می‌توان جریان را از رابطه زیر به دست آورد:

I = P ÷ V

که در آن:

I = جریان بر حسب آمپر
P = توان بر حسب وات
V = ولتاژ بر حسب ولت

برای مثال اگر یک وسیله تک‌فاز حدود 2200 وات توان داشته باشد و ولتاژ را 220 ولت در نظر بگیریم:

2200 ÷ 220 = 10 آمپر

اما در تجهیزات موتوری و بارهای القایی، ضریب توان و جریان راه‌اندازی نیز اهمیت دارد و محاسبه ساده بالا به‌تنهایی کافی نیست.

برای انتخاب سیم مناسب فقط آمپراژ را بررسی نکنید

انتخاب کابل مناسب یک فرآیند چندمرحله‌ای است. برای انتخاب دقیق باید حداقل موارد زیر بررسی شود:

توان یا جریان مصرف‌کننده
نوع بار
تک‌فاز یا سه‌فاز بودن مدار
جنس هادی
سطح مقطع کابل
نوع عایق
طول مسیر
روش نصب
دمای محیط
تعداد کابل‌های مجاور
افت ولتاژ مجاز
جریان اتصال کوتاه و الزامات حفاظتی

بنابراین ممکن است دو کابل با سطح مقطع یکسان، در دو شرایط نصب متفاوت، ظرفیت جریان مجاز یکسانی نداشته باشند.

تفاوت سیم و کابل در ظرفیت جریان‌دهی چیست؟

از نظر ظرفیت جریان‌دهی، صرفاً «سیم» یا «کابل» بودن تعیین‌کننده نیست. عواملی مانند سطح مقطع هادی، جنس هادی، نوع عایق و شرایط نصب اهمیت بیشتری دارند.

برای مثال یک کابل مسی چند رشته‌ای 2.5 میلی‌متر مربع و یک سیم مسی 2.5 میلی‌متر مربع ممکن است به دلیل ساختار، عایق، روش نصب و شرایط کاری، ظرفیت مجاز متفاوتی داشته باشند.

بنابراین هنگام خرید کابل باید مشخصات فنی کامل محصول بررسی شود و نباید تنها به عدد سطح مقطع اکتفا کرد.

جدول سریع انتخاب سیم بر اساس جریان

برای یک نگاه سریع، می‌توان به شکل زیر به موضوع نگاه کرد:

جریان تقریبی مصرف‌کننده	سطح مقطع‌های رایج مسی*
تا حدود 10 آمپر	1 تا 1.5 mm²
تا حدود 16 آمپر	1.5 تا 2.5 mm²
تا حدود 20 آمپر	2.5 mm²
تا حدود 25 آمپر	2.5 تا 4 mm²
تا حدود 32 آمپر	4 تا 6 mm²
تا حدود 40 آمپر	6 mm²
تا حدود 50 آمپر	10 mm²
تا حدود 63 آمپر	10 تا 16 mm²
تا حدود 80 آمپر	16 mm²
تا حدود 100 آمپر	25 mm²

* این جدول راهنمای اولیه است و برای طراحی نهایی مدار نباید بدون بررسی شرایط نصب و جداول استاندارد استفاده شود.

آیا استفاده از سیم با سطح مقطع بزرگ‌تر مشکلی دارد؟

در بسیاری از شرایط، استفاده از سطح مقطع بزرگ‌تر از حداقل موردنیاز از نظر افت ولتاژ و ظرفیت حرارتی می‌تواند مزیت داشته باشد، اما به این معنی نیست که هر کابل بزرگ‌تری برای هر مدار مناسب است.

انتخاب کابل باید با تجهیزات حفاظتی، ترمینال‌ها، کلیدها، مسیر کابل‌کشی و سایر اجزای مدار هماهنگ باشد.

همچنین افزایش سطح مقطع باعث افزایش هزینه و گاهی دشوارتر شدن نصب می‌شود؛ بنابراین باید سطح مقطع بر اساس محاسبات واقعی انتخاب شود.

چرا انتخاب سیم نازک برای جریان بالا خطرناک است؟

وقتی جریان عبوری از یک سیم از محدوده مجاز آن بیشتر شود، تلفات حرارتی افزایش پیدا می‌کند.

افزایش دمای بیش از حد می‌تواند باعث موارد زیر شود:

داغ شدن سیم
تغییر شکل یا آسیب عایق
کاهش عمر کابل
افزایش مقاومت هادی
افت ولتاژ
داغ شدن محل اتصالات
عملکرد نامناسب تجهیزات حفاظتی
افزایش احتمال بروز اتصال کوتاه و آتش‌سوزی

به همین دلیل انتخاب صحیح سطح مقطع فقط یک موضوع اقتصادی نیست و مستقیماً با ایمنی سیستم برق ارتباط دارد.

جمع‌بندی

برای پاسخ به سؤال «هر سایز سیم برق چند آمپر تحمل می‌کند؟» نمی‌توان برای هر سطح مقطع یک عدد ثابت و همیشگی تعیین کرد.

به‌صورت تقریبی، سیم مسی 1.5 میلی‌متر مربع در محدوده حدود 13 تا 18 آمپر، سیم 2.5 میلی‌متر مربع حدود 18 تا 25 آمپر، سیم 4 میلی‌متر مربع حدود 25 تا 32 آمپر و سیم 6 میلی‌متر مربع حدود 32 تا 40 آمپر ظرفیت جریان‌دهی دارند؛ اما این اعداد به شرایط نصب و مشخصات کابل وابسته هستند.

مهم‌ترین نکته این است که انتخاب کابل فقط بر اساس آمپراژ انجام نمی‌شود. طول مسیر، افت ولتاژ، جنس هادی، نوع عایق، دمای محیط، روش نصب و تعداد کابل‌های مجاور نیز باید بررسی شوند.

اگر قرار است برای یک مصرف‌کننده مشخص مانند کولر گازی، آبگرمکن، پمپ آب، اجاق برقی، موتور، دستگاه جوش یا سیستم خورشیدی کابل انتخاب کنید، بهتر است سطح مقطع بر اساس جریان واقعی و شرایط نصب محاسبه شود.
