سیم و کابل ارت چیست؟ کاربرد، ساختار، انواع و راهنمای انتخاب کابل ارت

ایمنی در سیستم‌های برق‌رسانی یکی از مهم‌ترین اصول در طراحی و اجرای تأسیسات الکتریکی است. یکی از تجهیزات مهم برای افزایش ایمنی، سیم و کابل ارت است که نقش بسیار مهمی در جلوگیری از برق‌گرفتگی، حفاظت از تجهیزات برقی و کاهش خطرات ناشی از نشتی جریان دارد.

سیم ارت با ایجاد یک مسیر مطمئن برای انتقال جریان‌های ناخواسته به زمین، باعث افزایش ایمنی در ساختمان‌ها، کارخانه‌ها، تابلوهای برق و تجهیزات صنعتی می‌شود.

سیم ارت چیست؟

سیم ارت یا سیم اتصال زمین، یک هادی الکتریکی است که برای اتصال بدنه فلزی تجهیزات و دستگاه‌های برقی به زمین استفاده می‌شود. این سیم در شرایط عادی جریانی از خود عبور نمی‌دهد، اما در زمان بروز خطا مانند اتصال سیم فاز به بدنه دستگاه، جریان اضافی را به زمین منتقل کرده و باعث عملکرد تجهیزات حفاظتی مانند فیوز و کلید محافظ جان می‌شود.

به زبان ساده، سیم ارت یک مسیر امن برای عبور جریان‌های خطرناک ایجاد می‌کند تا از جان افراد و تجهیزات محافظت شود.

اهمیت استفاده از سیم و کابل ارت

استفاده از کابل ارت در سیستم‌های برق دارای مزایای مهمی است:

جلوگیری از برق‌گرفتگی

در صورت آسیب دیدن عایق سیم‌ها و تماس جریان برق با بدنه فلزی تجهیزات، سیم ارت جریان خطرناک را به زمین منتقل کرده و خطر برق‌گرفتگی را کاهش می‌دهد.

محافظت از تجهیزات الکتریکی

کابل ارت باعث کاهش آسیب‌های ناشی از اتصال کوتاه، اضافه ولتاژ و جریان‌های ناگهانی به تجهیزات برقی می‌شود.

افزایش ایمنی ساختمان

در ساختمان‌های مسکونی، تجاری و صنعتی، سیستم اتصال زمین یکی از بخش‌های ضروری برای ایجاد یک شبکه برق ایمن است.

کاهش نویز الکتریکی

در تجهیزات حساس مانند سیستم‌های مخابراتی، سرورها و تجهیزات اتوماسیون صنعتی، ارت مناسب باعث کاهش نویز و اختلالات الکتریکی می‌شود.

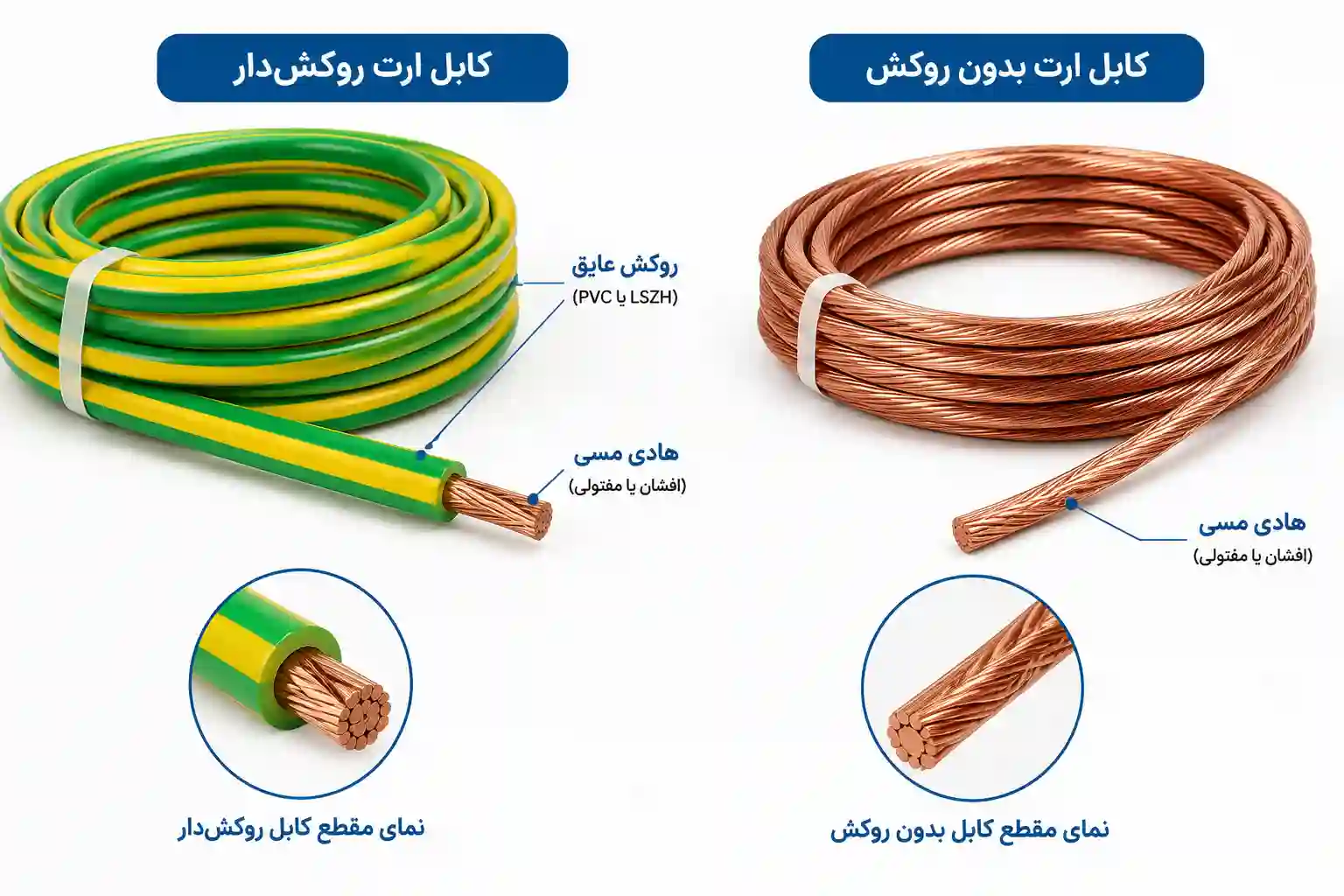

ساختار کابل ارت چگونه است؟

کابل ارت معمولاً از یک هادی فلزی با مقاومت پایین ساخته می‌شود تا بتواند جریان‌های خطا را به سرعت به زمین منتقل کند.

اجزای اصلی کابل ارت شامل موارد زیر است:

هادی کابل

مهم‌ترین بخش کابل ارت، هادی آن است. معمولاً از مس استفاده می‌شود زیرا رسانایی بالا، مقاومت کم و دوام مناسبی دارد.

عایق کابل

در برخی مدل‌های کابل ارت، هادی توسط یک لایه عایق پوشانده می‌شود تا از آن در برابر آسیب‌های محیطی محافظت شود.

روکش محافظ

روکش خارجی کابل باعث افزایش مقاومت در برابر رطوبت، ضربه، مواد شیمیایی و شرایط سخت محیطی می‌شود.

انواع سیم و کابل ارت

سیم ارت افشان

سیم ارت افشان از تعداد زیادی رشته نازک مسی تشکیل شده است و انعطاف‌پذیری بالایی دارد.

کاربردهای سیم ارت افشان:

• تابلوهای برق
• ساختمان‌ها
• تجهیزات صنعتی
• مسیرهای دارای خمیدگی زیاد

سیم ارت مفتولی

این نوع سیم دارای یک رشته هادی مسی است و نسبت به سیم افشان انعطاف کمتری دارد.

کاربردهای سیم ارت مفتولی:

• سیم‌کشی ثابت ساختمان
• داخل لوله‌های برق
• مسیرهای بدون حرکت

کابل ارت مسی چند رشته‌ای

این کابل برای پروژه‌های صنعتی و مکان‌هایی که نیاز به تحمل جریان خطای بالاتر دارند استفاده می‌شود.

کاربردها:

• کارخانه‌ها
• نیروگاه‌ها
• تابلوهای برق صنعتی
• تجهیزات سنگین

رنگ سیم ارت چیست؟

طبق استانداردهای برق، رنگ مشخص سیم ارت معمولاً:

سبز و زرد

است.

این رنگ‌بندی باعث می‌شود سیم ارت به‌راحتی از سیم‌های فاز و نول تشخیص داده شود و هنگام نصب یا تعمیرات، احتمال خطا کاهش پیدا کند.

تفاوت سیم ارت و سیم نول

سیم ارت و سیم نول عملکرد متفاوتی دارند:

نحوه انتخاب کابل ارت مناسب

برای انتخاب کابل ارت مناسب باید عوامل مختلفی بررسی شود:

• میزان جریان احتمالی خطا
• طول مسیر کابل
• نوع کاربرد (مسکونی، صنعتی یا تجاری)
• شرایط محیط نصب
• جنس هادی کابل
• سطح مقطع مورد نیاز

انتخاب صحیح کابل ارت باعث افزایش ایمنی سیستم برق و جلوگیری از خسارت‌های احتمالی می‌شود.

سطح مقطع مناسب سیم ارت

سطح مقطع سیم ارت باید متناسب با نوع سیستم برق و میزان جریان خطا انتخاب شود.

برخی از مقاطع رایج سیم ارت عبارت‌اند از:

• ۲.۵ میلی‌متر مربع
• ۴ میلی‌متر مربع
• ۶ میلی‌متر مربع
• ۱۰ میلی‌متر مربع و بالاتر

در پروژه‌های صنعتی معمولاً با توجه به شرایط شبکه، از کابل‌های ارت با سطح مقطع بزرگ‌تر استفاده می‌شود.

کاربرد کابل ارت در صنایع مختلف

کابل ارت در بخش‌های مختلف مورد استفاده قرار می‌گیرد:

• ساختمان‌های مسکونی
• تابلوهای برق صنعتی
• ماشین‌آلات کارخانه‌ها
• سیستم‌های خورشیدی
• مراکز داده
• آسانسورها
• سیستم‌های حفاظت در برابر صاعقه

چرا کیفیت کابل ارت اهمیت دارد؟

یک کابل ارت بی‌کیفیت ممکن است در زمان بروز خطا نتواند جریان خطرناک را به‌درستی منتقل کند و باعث ایجاد خطرات جانی و مالی شود.

هنگام خرید کابل ارت باید به موارد زیر توجه کرد:

• کیفیت و خلوص مس هادی
• استاندارد تولید کابل
• سطح مقطع واقعی
• کیفیت روکش و عایق
• اعتبار برند تولیدکننده

سیم و کابل ارت یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های برق‌رسانی است که وظیفه محافظت از افراد، تجهیزات و ساختمان‌ها را بر عهده دارد.

استفاده از کابل ارت استاندارد و اجرای صحیح سیستم اتصال زمین، نقش مهمی در کاهش خطرات برق، افزایش ایمنی و افزایش طول عمر تجهیزات الکتریکی دارد.

پارسانور با ارائه محصولات استاندارد سیم و کابل، راهکارهای مطمئن برای اجرای سیستم‌های برق ایمن و حرفه‌ای فراهم می‌کند.
