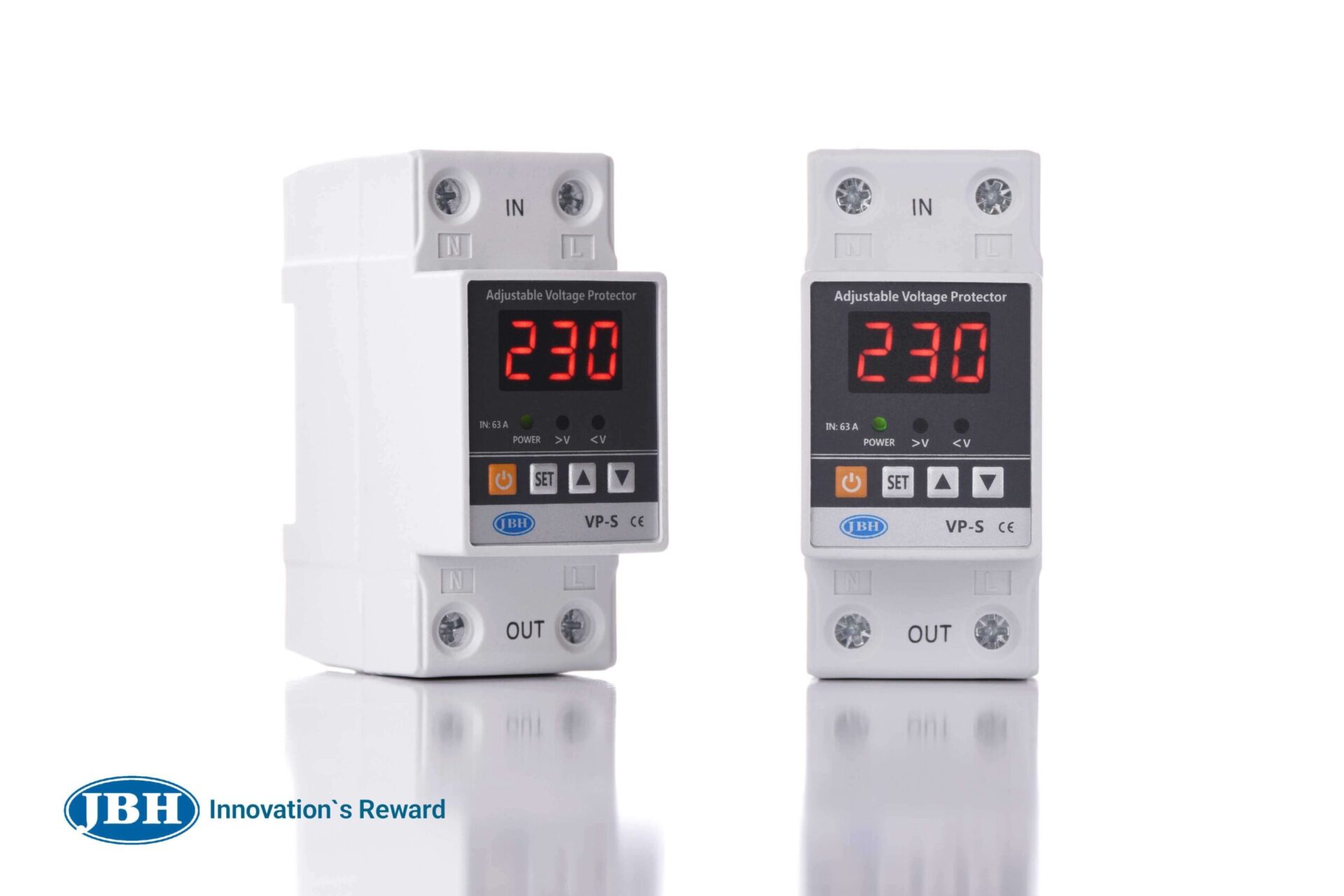

خلاصه مشخصات و عملکرد محافظ ولتاژ تک فاز JBH
کاربردها:
مناسب برای مصارف خانگی، صنعتی و کشاورزی به‌صورت مرکزی در جعبه فیوز (جایگزین چندین محافظ برق).
⚙️ پارامترهای قابل تنظیم:
| پارامتر | شرح | دامنه | مقدار پیش‌فرض | نکته |
|---|
t | زمان راه‌اندازی اولیه | 1–500 ثانیه | 60 ثانیه | جلوگیری از اتصال ناگهانی پس از برق‌دار شدن |
U1 | حد بالای ولتاژ (اضافه ولتاژ) | 230–300V | 250V | می‌توان تا 255 ولت افزایش داد |
tU1 | زمان قطع در اضافه ولتاژ | 0.1–30 ثانیه | 0.1 | توصیه: تنظیم روی کمترین مقدار |
U2 | ریکاوری ولتاژ بالا | 225–295V | 245V | معمولاً ۵ ولت کمتر از U1 |
tU2 | تاخیر وصل پس از ولتاژ بالا | 1–500 ثانیه | 60 | بهتر است بالای ۱ دقیقه باشد |
U3 | حد پایین ولتاژ (افت ولتاژ) | 140–210V | 180V | مطابق استاندارد تا 170 قابل قبول |
tU3 | زمان قطع در افت ولتاژ | 0.1–30 ثانیه | 3 ثانیه | توصیه: 1 تا 3 ثانیه |
U4 | ریکاوری ولتاژ پایین | 145–215V | 185V | معمولاً ۵ ولت بیشتر از U3 |
tU4 | تاخیر وصل پس از افت ولتاژ | 1–500 ثانیه | 60 | بهتر است بالای ۱ دقیقه باشد |
Uc | کالیبراسیون ولتاژ | ±9.5% | 0% | تنظیم برای دقت نمایشگر ولتاژ |
🧰 مشخصات فنی:
ولتاژ کاری: 230–400 ولت AC
دمای کاری: -30 تا +70 درجه
عمر الکتریکی: 100 هزار بار / عمر مکانیکی: 1 میلیون بار
توان جذب نوسان: 175 ژول
دقت اندازه‌گیری: کمتر از 1%
مصرف برق: کمتر از 2 وات
نصب روی ریل DIN
درجه حفاظت: IP40 (نمای جلو) / IP20 (ترمینال‌ها)
زمان واکنش: کمتر از 300 میلی‌ثانیه
جریان نامی: تا 63 آمپر
⚠️ نکات نصب و نگهداری:
از متخصص برای نصب استفاده شود.
قبل از آن، فیوز مینیاتوری و محافظ نشتی جریان نصب شود.
اتصالات دقیق و سفت انجام شوند.
سالی یک‌بار عملکرد رله را با دکمه پاور بررسی کنید.
🧪 عیب‌یابی سریع:
تکرار قطع‌شدن؟ احتمالاً U1 یا U3 به‌درستی تنظیم نشده‌اند.
عدم قطع؟ بررسی تنظیمات زمان یا تست دستی رله.
عدم وصل مجدد؟ ممکن است ولتاژ ریکاوری یا زمان تأخیر زیاد باشد.
عدم دقت در نمایش ولتاژ؟ از پارامتر Uc برای کالیبراسیون استفاده شود.
