کابل های زوجی مخصوص آیفون تصویری

آیفون‌های تصویری یکی از مهم‌ترین تجهیزات امنیتی در ساختمان‌های مسکونی و تجاری هستند. انتقال تصویر، صدا، فرمان و تغذیه در این سیستم‌ها نیازمند کابل‌کشی مناسب و استاندارد است. در میان انواع کابل‌ها، کابل زوجی (Twisted Pair Cable) به دلیل عملکرد پایدار و کاهش نویز، نقش ویژه‌ای در نصب و راه‌اندازی آیفون تصویری دارد. این مقاله به بررسی ساختار، ویژگی‌ها، نحوه عملکرد، انواع و معیارهای انتخاب کابل زوجی مخصوص آیفون تصویری می‌پردازد و اهمیت آن در کیفیت نهایی تصویر و صدا را تحلیل می‌کند.

کابل زوجی سال‌هاست که در مخابرات و شبکه استفاده می‌شود، اما در آیفون‌های تصویری نیز کاربرد گسترده دارد. سیگنال‌های صوتی، کنترلی و حتی بخشی از سیگنال تصویر در برخی مدل‌ها از طریق زوج‌های هم‌تابیده منتقل می‌شوند. انتخاب کابل نامناسب می‌تواند باعث نویز، قطع و وصل تصویر، تداخل صدا و افت ولتاژ گردد.

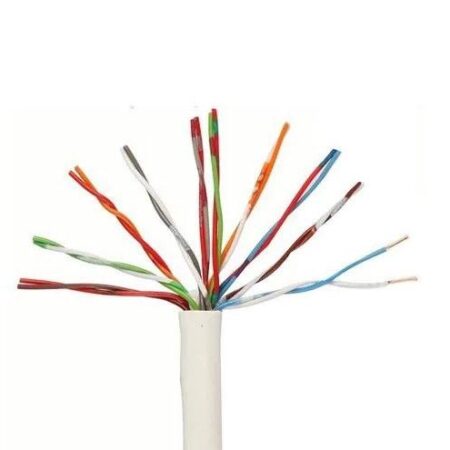

۲. ساختار کابل زوجی

کابل زوجی از دو رشته سیم هم‌تابیده تشکیل شده است. این تابیدگی باعث می‌شود:

• میدان مغناطیسی خارجی کمترین اثر را بر سیگنال بگذارد
• تداخل الکترومغناطیسی بین زوج‌ها کاهش یابد
• انتقال داده با ثبات بیشتری انجام شود

در کابل‌های آیفون تصویری معمولاً از سیم‌های مسی افشان یا نیمه افشان با قطر بین ۰٫۵ تا ۰٫۷۵ میلی‌متر استفاده می‌شود.

۳. چرا در آیفون تصویری از کابل زوجی استفاده می‌شود؟

۳–۱. کاهش نویز (Noise Reduction)

تابیدگی زوج‌ها میزان القای متقابل و نویز محیطی را کاهش می‌دهد. این ویژگی برای آیفون‌های تصویری که به‌طور همزمان اطلاعات صوتی و تصویری را منتقل می‌کنند ضروری است.

۳–۲. بهبود کیفیت تصویر

در مسیرهای طولانی، نویز می‌تواند باعث برفک، خطوط اضافی یا قطع تصویر شود. کابل زوجی به دلیل ساختار متعادل، کیفیت انتقال تصویر را بهبود می‌بخشد.

۳–۳. انتقال فرمان و تغذیه

زوج‌های مجزا امکان انتقال امن سیگنال‌های فرمان (مانند باز کردن در) و برق ۱۲ ولت را فراهم می‌کنند.

۴. استاندارد تعداد زوج‌ها در آیفون تصویری

بسته به برند آیفون تصویری:

• ۲ زوج (۴ رشته)
  برای سیستم‌های ساده صوتی یا مدل‌های قدیمی درب بازکن تصویری.
• ۳ زوج (۶ رشته)
  مناسب برای اکثر آیفون‌های تصویری رنگی دو سیم یا چهار سیم.
• ۴ زوج (۸ رشته)
  برای ساختمان‌های بزرگ، خطوط طویل یا مدل‌هایی که انتقال تصویر و دیتا به‌صورت مجزا انجام می‌شود.

۵. جنس و کیفیت کابل زوجی

سیم مسی خالص (Pure Copper)

بهترین گزینه برای انتقال بدون افت سیگنال، عمر طولانی و پایداری تصویر.

سیم‌های مس-قلع یا آلومینیوم-مسی (CCA)

ارزان‌تر اما با مشکلات زیر:

• افت ولتاژ
• کاهش کیفیت تصویر
• افزایش نویز
  بنابراین برای آیفون تصویری توصیه نمی‌شود.

روکش PVC یا PE

بسته به شرایط محیطی و نصب در لوله یا داکت انتخاب می‌شود.

۶. کاربرد زوج‌ها در آیفون تصویری

بسته به برند، کاربرد رشته‌ها متفاوت است، اما معمولاً:

• یک زوج برای صوت (Mic/Speaker)
• یک زوج برای تصویر یا دیتا
• یک زوج برای تغذیه ۱۲ ولت یا فرمان بازکن
• زوج‌های اضافه برای افزایش کیفیت یا مسیرهای رزرو

۷. معیارهای انتخاب کابل مناسب

۱. فاصله نصب

• تا ۳۰ متر: کابل زوجی معمولی
• ۳۰ تا ۷۰ متر: زوج مسی با قطر بیشتر
• بالای ۷۰ متر: حتماً کابل مسی خالص با حداقل ۳ زوج

۲. محیط نصب

• مسیرهای دارای نویز (کنار کابل برق):
  استفاده از کابل زوجی شیلددار (Shielded Twisted Pair)
• مسیرهای خشک و کم‌نویز:
  کابل بدون شیلد کافی است

۳. برند آیفون

برخی سیستم‌ها حساس‌ترند و نیاز به کابل استاندارد خود دارند (مانند کوماکس، تابا، سیماران).

۸. مشکلات رایج ناشی از کابل نامناسب

• برفک و نویز در تصویر
• قطع و وصل شدن صدا
• باز نشدن قفل برقی
• سیاه شدن تصویر در فاصله‌های طولانی
• تداخل تصویر واحدهای مختلف

این مشکلات ۸۰٪ مواقع به دلیل کابل غیراستاندارد یا آلومینیومی است.

کابل‌های زوجی در آیفون تصویری یکی از مهم‌ترین اجزای انتقال داده هستند. استفاده از کابل مسی خالص، تعداد زوج مناسب، و رعایت اصول نصب می‌تواند کیفیت صدا و تصویر را به‌طور چشم‌گیری بهبود دهد. انتخاب صحیح کابل نه‌تنها عمر سیستم را افزایش می‌دهد، بلکه هزینه‌های تعمیرات و خرابی را نیز کاهش می‌دهد.
