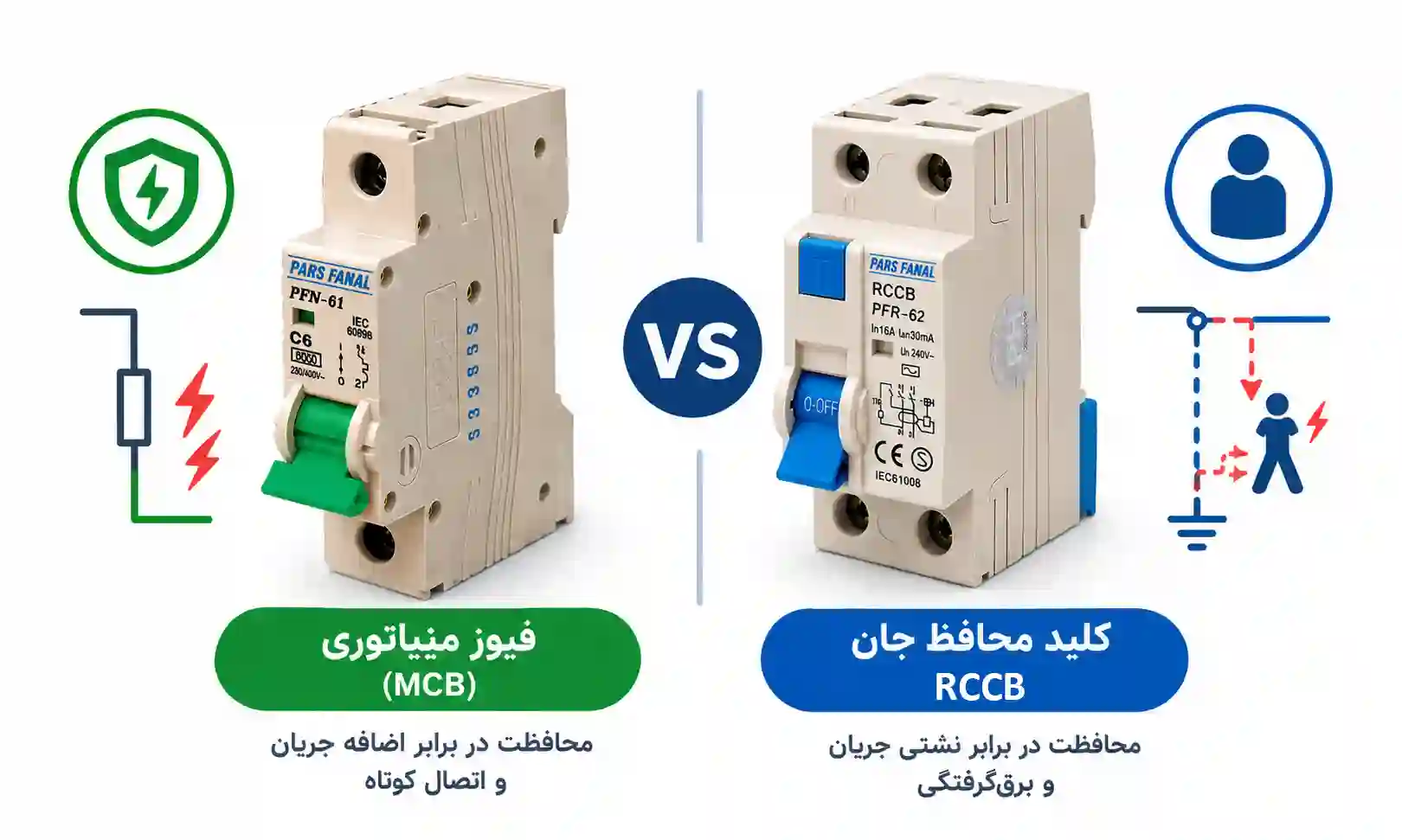

تفاوت کلید محافظ جان و فیوز مینیاتوری چیست؟

تفاوت کلید محافظ جان و فیوز مینیاتوری چیست؟ راهنمای انتخاب و کاربرد

در سیستم برق ساختمان، انتخاب تجهیزات حفاظتی مناسب نقش مهمی در جلوگیری از برق‌گرفتگی، آتش‌سوزی و آسیب به سیم‌کشی و لوازم برقی دارد. دو مورد از پرکاربردترین این تجهیزات، کلید محافظ جان (RCD) و فیوز مینیاتوری (MCB) هستند. هر دو برای افزایش ایمنی مدار برق استفاده می‌شوند، اما وظیفه یکسانی ندارند.

تفاوت اصلی کلید محافظ جان و فیوز مینیاتوری در نوع خطری است که تشخیص می‌دهند. کلید محافظ جان برای تشخیص جریان نشتی و کاهش خطر برق‌گرفتگی و برخی حوادث ناشی از نشتی جریان به کار می‌رود؛ در مقابل، فیوز مینیاتوری از مدار در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند.

در این مقاله بررسی می‌کنیم که هرکدام چگونه کار می‌کنند، چه تفاوت‌هایی دارند و برای حفاظت اصولی از برق ساختمان به چه ترکیبی از این تجهیزات نیاز است.

کلید محافظ جان چیست و چگونه کار می‌کند؟

کلید محافظ جان که با نام‌های RCD و RCCB نیز شناخته می‌شود، وسیله‌ای حفاظتی است که اختلاف جریان عبوری از سیم فاز و جریان برگشتی از سیم نول را بررسی می‌کند. اگر بخشی از جریان از مسیر عادی خود خارج شود و به زمین یا مسیر دیگری نشت کند، این اختلاف می‌تواند باعث قطع مدار شود.

برای مثال، اگر عایق یک وسیله برقی آسیب ببیند و بدنه فلزی آن برق‌دار شود، ممکن است جریان نشتی ایجاد شود. کلید محافظ جانِ مناسب، در صورت رسیدن شرایط نشتی به آستانه عملکرد خود، برق را قطع می‌کند تا خطر برق‌گرفتگی کاهش یابد.

وظایف اصلی کلید محافظ جان

• تشخیص جریان نشتی در مدار برق
• کاهش خطر برق‌گرفتگی در شرایطی که جریان از مسیر ناخواسته عبور می‌کند
• کمک به کاهش خطر برخی آتش‌سوزی‌های ناشی از جریان نشتی
• افزایش ایمنی مدارهای پریز، آشپزخانه، سرویس‌های بهداشتی و سایر نقاط متناسب با مقررات نصب

نکته مهم: کلید محافظ جان جایگزین اتصال زمین، عایق‌کاری صحیح یا سایر تجهیزات حفاظتی نیست. همچنین نمی‌تواند در همه شرایط از برق‌گرفتگی جلوگیری کند؛ برای مثال، تماس هم‌زمان با فاز و نول ممکن است بدون ایجاد اختلاف جریان قابل تشخیص رخ دهد.

حساسیت ۳۰ میلی‌آمپر در کلید محافظ جان به چه معناست؟

یکی از مقادیر رایج در کلیدهای محافظ جان مورد استفاده برای حفاظت تکمیلی افراد، حساسیت ۳۰ میلی‌آمپر (0.03 آمپر) است. این مقدار نشان‌دهنده جریان نشتی نامی عملکرد کلید است، نه جریان مجاز مصرفی مدار.

برای نمونه، یک کلید محافظ جان با جریان نامی ۴۰ آمپر و حساسیت ۳۰ میلی‌آمپر، دو مشخصه متفاوت دارد:

• ۴۰ آمپر: جریان نامی قابل عبور کلید در شرایط تعریف‌شده سازنده
• ۳۰ میلی‌آمپر: جریان نشتی نامی مورد استفاده برای مشخص کردن حساسیت حفاظتی آن

این دو عدد کاربرد متفاوتی دارند و نباید با یکدیگر اشتباه گرفته شوند.

فیوز مینیاتوری چیست و چه وظیفه‌ای دارد؟

فیوز مینیاتوری یا MCB مخفف Miniature Circuit Breaker است. این وسیله برای محافظت از سیم‌کشی و مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.

اضافه‌بار زمانی اتفاق می‌افتد که جریان مصرفی یک مدار برای مدت مشخصی از مقدار مجاز آن بیشتر شود. برای مثال، روشن بودن هم‌زمان چند وسیله پرمصرف روی یک مدار نامناسب می‌تواند جریان زیادی از سیم‌ها عبور دهد.

اتصال کوتاه نیز زمانی رخ می‌دهد که بین نقاطی با اختلاف پتانسیل، مسیر کم‌مقاومت و ناخواسته ایجاد شود و جریان بسیار زیادی برقرار گردد.

فیوز مینیاتوری در شرایط مشخص‌شده برای عملکرد خود، مدار را قطع می‌کند تا خطر داغ‌شدن سیم‌ها، آسیب تجهیزات و پیامدهای اتصال کوتاه کاهش یابد.

وظایف اصلی فیوز مینیاتوری

• حفاظت مدار در برابر اضافه‌بار
• قطع مدار هنگام اتصال کوتاه در محدوده عملکرد تعیین‌شده
• حفاظت از سیم‌کشی متناسب با جریان نامی، منحنی عملکرد و ظرفیت قطع کلید
• امکان قطع و وصل دستی مدار برای بهره‌برداری و تعمیرات

فیوز مینیاتوری معمولاً با جریان نامی مانند ۶، ۱۰، ۱۶، ۲۰ یا ۲۵ آمپر و منحنی عملکردی مانند B یا C شناخته می‌شود. انتخاب مقدار مناسب باید براساس سطح مقطع و ظرفیت جریان‌دهی سیم، نوع بار، شرایط نصب و جریان اتصال کوتاه احتمالی انجام شود.

نکته مهم این است که فیوز مینیاتوری معمولی برای تشخیص جریان نشتی به زمین طراحی نشده است؛ بنابراین به‌تنهایی حفاظت کامل در برابر برق‌گرفتگی ناشی از نشتی را فراهم نمی‌کند.

تفاوت کلید محافظ جان و فیوز مینیاتوری در یک نگاه

توجه: در بازار، تجهیزاتی با نام RCBO نیز وجود دارند که عملکرد محافظ جان و حفاظت اضافه‌جریان را در یک دستگاه ترکیب می‌کنند. جدول بالا درباره دو تجهیز مستقل و متداول، یعنی RCCB و MCB، است.

آیا کلید محافظ جان بهتر است یا فیوز مینیاتوری؟

این دو وسیله برای انجام دو وظیفه متفاوت ساخته شده‌اند؛ بنابراین مقایسه آن‌ها از نظر بهتر بودن، بدون توجه به نوع حفاظت موردنیاز، درست نیست.

اگر هدف تشخیص نشتی جریان و کاهش خطر برق‌گرفتگی باشد، کلید محافظ جان مناسب است. اگر هدف محافظت از سیم‌کشی در برابر اضافه‌بار و اتصال کوتاه باشد، فیوز مینیاتوری لازم است.

در یک سیستم برق ایمن، معمولاً باید هر دو نوع حفاظت پیش‌بینی شود؛ مگر اینکه از تجهیز ترکیبی مناسبی استفاده شده باشد که هر دو وظیفه را پوشش دهد.

آیا کلید محافظ جان به‌تنهایی کافی است؟

خیر. کلید محافظ جان معمولی، مانند RCCB، لزوماً حفاظت اضافه‌بار و اتصال کوتاه ندارد. اگر جریان عبوری از مدار بیش از ظرفیت سیم‌ها شود، ممکن است کلید محافظ جان به‌تنهایی آن را در زمان مناسب قطع نکند.

به همین دلیل، نصب کلید محافظ جان باید همراه با حفاظت مناسب در برابر اضافه‌جریان انجام شود. این حفاظت می‌تواند توسط فیوز مینیاتوری یا تجهیز حفاظتی مناسب دیگری تأمین شود.

همچنین وجود کلید محافظ جان بدون اتصال زمین صحیح، به معنای ایمن بودن کامل مدار نیست. اتصال زمین، هم‌بندی حفاظتی، عایق‌کاری مناسب و انتخاب درست تجهیزات، همگی در ایمنی تأسیسات نقش دارند.

مثال کاربردی: حفاظت از برق یک واحد مسکونی

فرض کنید در یک واحد مسکونی، ماشین لباسشویی به دلیل آسیب‌دیدن عایق داخلی دچار نشتی جریان شده است.

در این شرایط، کلید محافظ جان مناسب می‌تواند اختلاف جریان را تشخیص دهد و مدار را قطع کند. اگر در همان واحد، یک مدار پریز به دلیل استفاده هم‌زمان از چند وسیله پرمصرف دچار اضافه‌بار شود، فیوز مینیاتوری متناسب با مدار باید وارد عمل شود.

بنابراین، هرکدام از این دو تجهیز خطر متفاوتی را پوشش می‌دهند. استفاده از یکی به‌جای دیگری، ممکن است بخشی از حفاظت موردنیاز را از بین ببرد.

هنگام خرید کلید محافظ جان به چه نکاتی توجه کنیم؟

برای انتخاب کلید محافظ جان، فقط به عدد آمپر یا قیمت محصول توجه نکنید. مشخصات زیر اهمیت دارند:

۱. جریان نامی کلید: مانند ۲۵، ۴۰ یا ۶۳ آمپر. این مقدار باید با طراحی مدار و حفاظت اضافه‌جریان هماهنگ باشد.

۲. حساسیت جریان نشتی: برای حفاظت تکمیلی افراد، حساسیت ۳۰ میلی‌آمپر رایج است؛ اما انتخاب نهایی به نوع مدار، مقررات و شرایط کاربرد بستگی دارد.

۳. نوع عملکرد: کلیدهای نوع AC، A و انواع دیگر، توانایی‌های متفاوتی در تشخیص شکل موج جریان نشتی دارند. در بسیاری از تجهیزات الکترونیکی، انتخاب نوع مناسب مانند Type A اهمیت دارد. باید دستورالعمل سازنده تجهیزات و مقررات نصب بررسی شود.

۴. تعداد پل‌ها: در مدار تک‌فاز و سه‌فاز، تعداد پل و نحوه عبور هادی‌ها باید با سیستم برق هماهنگ باشد.

۵. استاندارد و اصالت محصول: مشخصات فنی، استانداردهای قابل‌اعمال، کیفیت ساخت و اعتبار فروشنده را بررسی کنید.

هنگام خرید فیوز مینیاتوری چه نکاتی مهم است؟

انتخاب فیوز مینیاتوری تنها براساس آمپر نوشته‌شده روی بدنه انجام نمی‌شود. موارد زیر باید بررسی شوند:

• جریان نامی: باید با ظرفیت جریان‌دهی سیم‌ها و شرایط بهره‌برداری هماهنگ باشد.
• منحنی عملکرد: منحنی‌های B و C کاربردهای متفاوتی دارند و باید متناسب با نوع بار و جریان راه‌اندازی انتخاب شوند.
• ظرفیت قطع: باید با جریان اتصال کوتاه احتمالی در محل نصب سازگار باشد.
• تعداد پل‌ها: به نوع مدار و الزامات قطع هادی‌ها بستگی دارد.
• استاندارد و کیفیت ساخت: استفاده از محصول معتبر و دارای مشخصات فنی روشن اهمیت دارد.

برای مثال، انتخاب فیوز ۱۶ آمپر برای یک مدار فقط به این دلیل که این مقدار رایج است، همیشه صحیح نیست. سطح مقطع سیم، روش نصب، طول مسیر، دمای محیط و نوع بار نیز باید در نظر گرفته شوند.

چرا کلید محافظ جان بی‌دلیل قطع می‌کند؟

قطع مکرر کلید محافظ جان همیشه نشانه خرابی آن نیست. دلایل احتمالی عبارت‌اند از:

• نشتی جریان در یکی از وسایل برقی
• آسیب‌دیدن عایق سیم‌کشی
• رطوبت در پریز، جعبه تقسیم یا تجهیزات
• جمع‌شدن جریان‌های نشتی چند وسیله روی یک مدار
• اتصال نامناسب نول و زمین در بخش پایین‌دست کلید
• انتخاب نامتناسب نوع کلید با شکل موج جریان نشتی
• خرابی خود کلید

برای بررسی این مشکل، باید مدار و تجهیزات با روش اصولی عیب‌یابی شوند. افزایش خودسرانه حساسیت، حذف کلید محافظ جان یا تغییر سیم‌کشی بدون بررسی تخصصی، راه‌حل ایمنی نیست.

جمع‌بندی: برای برق ساختمان کدام را انتخاب کنیم؟

کلید محافظ جان و فیوز مینیاتوری مکمل یکدیگر هستند، نه جایگزین هم. کلید محافظ جان برای تشخیص جریان نشتی و کاهش خطر برق‌گرفتگی به کار می‌رود؛ فیوز مینیاتوری نیز برای حفاظت در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.

برای داشتن یک سیستم برق ایمن، باید نوع تجهیزات، جریان نامی، حساسیت نشتی، ظرفیت قطع، مشخصات سیم‌کشی و شرایط نصب با یکدیگر هماهنگ باشند. انتخاب نهایی و اجرای صحیح حفاظت باید مطابق مقررات برق ساختمان و توسط فرد متخصص انجام شود.

در یک جمله: محافظ جان نشتی جریان را تشخیص می‌دهد و فیوز مینیاتوری اضافه‌بار و اتصال کوتاه را؛ برای حفاظت کامل، باید هر دو وظیفه به‌درستی پوشش داده شوند.
