کلید تبدیل + روش نصب ساده

نوشته: کلید تبدیل + روش نصب ساده
Two-way-switch

کلید تبدیل یکی از پرکاربردترین کلیدهای برق ساختمان است که برای کنترل یک وسیله (مانند لامپ) از دو نقطه مختلف استفاده می‌شود. مثلاً روشن و خاموش کردن چراغ راهرو از دو طرف. به این دلیل به آن “تبدیل” می‌گویند که می‌تواند مسیر جریان برق را بین دو حالت (دو مسیر) جابه‌جا کند.


✅ کلید تبدیل چیست؟

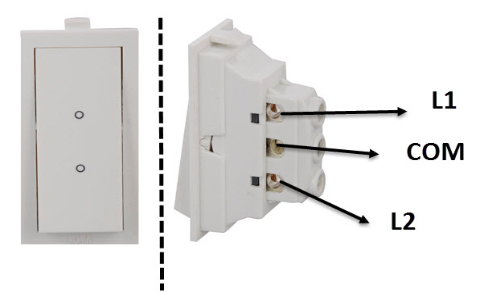

کلید تبدیل (Two-way switch یا SPDT) دارای ۳ پیچ اتصال است:

  • یک ورودی مشترک (COM)
  • دو خروجی (L1 و L2)

در حالت عادی، با زدن کلید، جریان برق بین L1 و L2 جابه‌جا می‌شود. اگر دو عدد کلید تبدیل به‌درستی نصب شوند، می‌توانید از هرکدام، چراغ را خاموش یا روشن کنید.

کلید تبدیل + روش نصب ساده


🔧 آموزش نصب کلید تبدیل:

ابزار لازم:
سیم فاز، سیم نول، لامپ، دو عدد کلید تبدیل

نقشه ساده سیم‌کشی:

  1. سیم فاز از جعبه فیوز به پایه COM در کلید اول وصل شود.
  2. از دو خروجی کلید اول (L1 و L2) دو سیم به L1 و L2 در کلید دوم برود.
  3. پایه COM کلید دوم به یک سر لامپ وصل شود.
  4. سر دیگر لامپ به سیم نول برق متصل شود.

📌 با این روش، می‌توانید از هر دو کلید، لامپ را خاموش و روشن کنید.

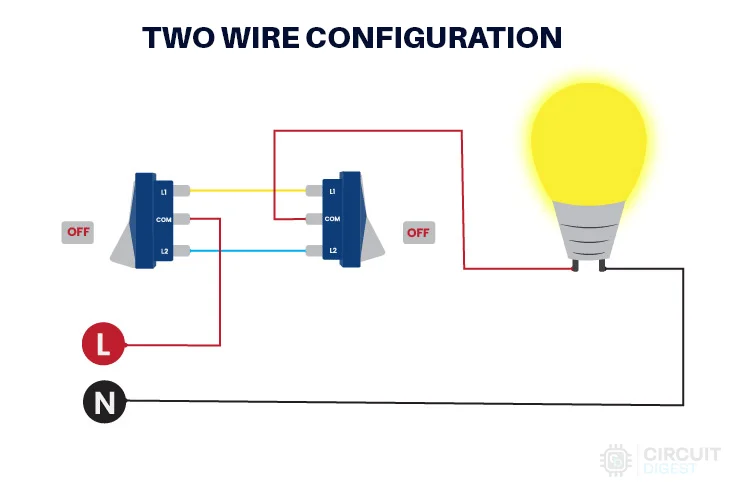

تصویر ساده وصل کردن کلید تبدیل

تصویر ساده وصل کردن کلید تبدیل

آیا یکی از کلیدها از کار بیقتد دیگری کار میکند ؟

خیر، اگر یکی از کلیدهای تبدیل از کار بیفتد (مثلاً خراب شود یا اتصال آن قطع شود)، کل مدار مختل می‌شود و کلید دیگر هم نمی‌تواند لامپ را روشن یا خاموش کند.

دلیلش این است که در مدار کلید تبدیل، هر دو کلید در مسیر جریان برق هستند و با هم همکاری می‌کنند. اگر یکی قطع باشد، مسیر جریان برق کامل نمی‌شود و لامپ روشن نمی‌ماند.

اگر دنبال مدار مقاوم‌تری هستید که از چند نقطه کنترل شود حتی در صورت خرابی یک کلید، می‌توان از راهکارهای مدرن‌تری مانند:

  • کلیدهای هوشمند بی‌سیم

  • رله‌های کنترلی با ورودی‌های مستقل

  • یا استفاده از شستی + رله تایمر استفاده کرد.

کلیدهای Two-way switch (یا کلیدهای تبدیل) که معمولاً در سیستم‌های روشنایی برای کنترل یک لامپ از دو نقطه مختلف به کار می‌روند، هنوز در بسیاری از خانه‌ها و ساختمان‌ها مورد استفاده قرار می‌گیرند. با این حال، روش‌های جایگزین و به روزتری وجود دارند که می‌توانند کارایی بیشتری را ارائه دهند. برخی از این روش‌های جایگزین عبارتند از:

1. کلیدهای هوشمند (Smart Switches)

  • ویژگی‌ها: این کلیدها معمولاً با اپلیکیشن‌های موبایل یا سیستم‌های خانگی هوشمند (مثل Google Home یا Amazon Alexa) کنترل می‌شوند و قابلیت‌هایی مانند کنترل از راه دور، تنظیم زمان‌بندی، و دستورات صوتی را دارند.
  • مزایا: افزایش راحتی و کارایی، قابلیت کنترل از هر جایی، کاهش نیاز به سیم‌کشی پیچیده.

2. کلیدهای سنسور حرکتی (Motion Sensor Switches)

  • ویژگی‌ها: این نوع کلیدها به صورت خودکار با شناسایی حرکت روشن یا خاموش می‌شوند. به این ترتیب، نیاز به فشار دادن کلید برای روشن یا خاموش کردن لامپ از بین می‌رود.
  • مزایا: مصرف انرژی کمتر و راحتی بیشتر، مناسب برای مکان‌هایی که افراد نیاز به روشنایی دارند اما نمی‌خواهند کلید را فشار دهند (مثل راهروها یا حمام‌ها).

3. کلیدهای لمسی (Touch Switches)

  • ویژگی‌ها: این کلیدها به جای استفاده از دکمه‌های فیزیکی، از فناوری لمسی برای روشن یا خاموش کردن استفاده می‌کنند.
  • مزایا: طراحی مدرن‌تر و کاربرپسندتر، تمیز نگه‌داشتن آن‌ها آسان‌تر است، و در بعضی مدل‌ها، نور پس‌زمینه دارند.

4. کلیدهای با اتصال به اینترنت (Wi-Fi/Bluetooth switches)

  • ویژگی‌ها: این کلیدها به اینترنت متصل می‌شوند و به کاربر اجازه می‌دهند تا روشنایی را از طریق تلفن همراه یا دیگر دستگاه‌ها به صورت آنلاین کنترل کند.
  • مزایا: قابلیت کنترل از راه دور، امکان ادغام با سایر دستگاه‌های هوشمند و برنامه‌ریزی زمانبندی روشنایی.

5. کلیدهای با کنترل از طریق صدا (Voice Control Switches)

  • ویژگی‌ها: این کلیدها از دستورات صوتی برای روشن یا خاموش کردن استفاده می‌کنند. به طور معمول با سیستم‌های دستیار صوتی مانند Alexa، Google Assistant یا Siri کار می‌کنند.
  • مزایا: راحتی بیشتر، دسترسی آسان برای افراد با مشکلات حرکتی یا جسمی، و امکان کنترل چندین دستگاه به طور همزمان.

6. کلیدهای چندحالته (Multi-way switches)

  • ویژگی‌ها: این کلیدها قابلیت کنترل یک یا چند لامپ از چندین نقطه مختلف را دارند و می‌توانند در سیستم‌های پیچیده‌تر مانند سیستم‌های روشنایی بزرگتر یا اتاق‌های چند ورودی استفاده شوند.
  • مزایا: انعطاف‌پذیری بیشتر و امکان مدیریت چندین لامپ یا تجهیزات روشنایی از مکان‌های مختلف.

اگرچه کلیدهای Two-way همچنان در بسیاری از کاربردها مفید هستند، استفاده از کلیدهای هوشمند، لمسی، حسگر حرکتی و کنترل صوتی می‌تواند مزایای زیادی از جمله راحتی بیشتر، کنترل از راه دور و مصرف انرژی کمتر را فراهم کند. انتخاب بهترین روش بستگی به نیازهای خاص، بودجه و سیستم‌های موجود در خانه یا محیط کار شما دارد.
