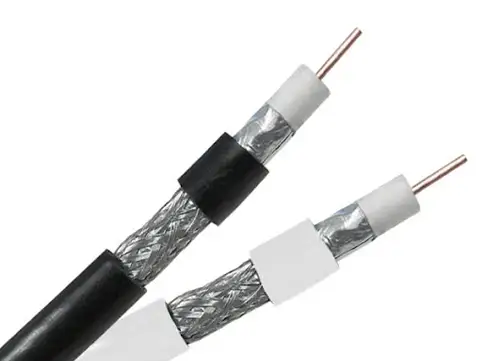

چرا کابل‌های کواکسیال با هسته مرکزی و شیلد بافته‌شده ساخته می‌شوند؟

کابل‌های کواکسیال (Coaxial Cable) یکی از مهم‌ترین و پرکاربردترین کابل‌های انتقال سیگنال در مخابرات، شبکه، تلویزیون، رادیو و اندازه‌گیری‌های فرکانس بالا هستند.
ویژگی شاخص این کابل‌ها وجود یک هادی مرکزی و یک شیلد رسانای اطراف آن است که ساختاری «هم‌محور» ایجاد می‌کند.
اما چرا این ساختار دقیق و مهندسی‌شده انتخاب شده است؟
در این مقاله دقیقاً این موضوع را از نگاه الکتریکی، الکترومغناطیسی، مهندسی ساخت، کارایی و کاربردها بررسی می‌کنیم.

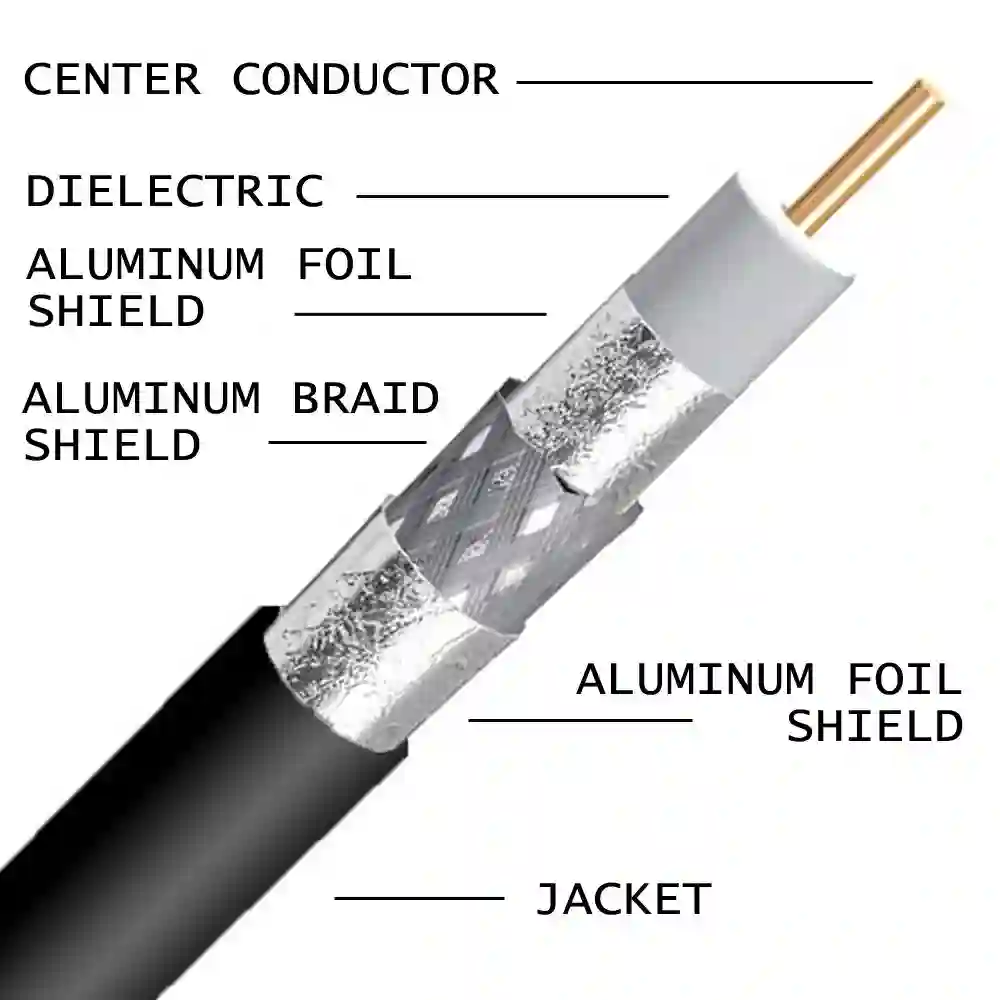

1. ساختار کابل کواکسیال چیست؟

کواکسیال به معنی هم‌محور است؛ یعنی تمام لایه‌های کابل حول یک محور مرکزی طراحی می‌شوند.

① هادی مرکزی (Inner Conductor)
② دی‌الکتریک (عایق) – Dielectric
③ شیلد بافته‌شده (Braided Shield) یا فویل آلومینیومی
④ روکش بیرونی (Jacket)

این طراحی تصادفی نیست؛ بلکه دقیقا بر اساس قوانین میدان الکترومغناطیسی و انتقال سیگنال شکل گرفته است.

2. چرا کابل کواکسیال یک هسته مرکزی دارد؟

✔ دلیل 1: مسیر اصلی جریان RF دقیقاً در سطح هادی مرکزی است

در فرکانس‌های بالا، اثر Skin Effect باعث می‌شود جریان فقط در «سطح» هادی حرکت کند.
بنابراین یک هادی تک‌سیم، مستقیم و مرکزی، بهترین انتقال را فراهم می‌کند.

✔ دلیل 2: ایجاد امپدانس مشخص و ثابت

امپدانس کابل‌های کواکسیال معمولاً 50Ω یا 75Ω است.
وجود یک «هسته مرکزی یکنواخت» باعث می‌شود:

• امپدانس ثابت بماند
• موج در طول مسیر دچار اعوجاج نشود
• افت سیگنال کاهش یابد

✔ دلیل 3: کاهش تلفات و بهبود پهنای باند

هرگونه عدم تقارن در کابل باعث بازتاب و تلفات می‌شود.
هسته‌ی وسط این تقارن را حفظ می‌کند.

3. چرا اطراف کابل شیلد می‌بافند؟

وجود شیلد یکی از مهم‌ترین دلایل موفقیت کابل‌های کواکسیال است.
این شیلد معمولاً از مس قلع‌اندود، مس خالص یا آلومینیوم ساخته می‌شود.

3.1 جلوگیری از ورود نویز (EMI / RFI)

شیلد نقش یک فیلتر الکترومغناطیسی را دارد.
نویزهای محیط مثل:

• نویز موتورهای الکتریکی
• پارازیت رادیویی
• امواج موبایل
• فرستنده‌های نزدیک

به سیگنال نفوذ نمی‌کنند.

3.2 جلوگیری از خروج امواج از کابل

اگر این شیلد نباشد، موج RF از کابل نشر می‌کند و:

• به تجهیزات اطراف تداخل می‌رساند
• قدرت خود سیگنال کم می‌شود
• اندازه‌گیری یا تصویر تلویزیون دچار خطا می‌گردد

3.3 ایجاد مسیر جریان بازگشتی (Return Path)

در سیستم‌های RF، مسیر بازگشت جریان بسیار مهم است.
شیلد دقیقاً این کار را انجام می‌دهد:

هسته‌ی مرکز → انتقال سیگنال
شیلد → مسیر بازگشت موج

این مسیر بسته و کنترل‌شده سبب می‌شود کابل نسبت به محیط «ایزوله» عمل کند.

3.4 افزایش استحکام مکانیکی

شیلد بافته‌شده کابل را:

• قابل‌انعطاف
• مقاوم در برابر ضربه
• با دوام در طولانی‌مدت

می‌کند.

4. چرا شیلد را می‌بافند؟

شیلد چند نوع دارد:

• شیلد بافته‌شده (Braided Shield)
• شیلد فویلی (Foil Shield)
• شیلد ترکیبی (Braid + Foil)

دلایل بافته‌شدن:

✔ انعطاف‌پذیری زیاد

فویل خالص شکننده است؛ اما شیلد بافته‌شده هنگام خم شدن، زخمی نمی‌شود.

✔ پوشش‌دهی مناسب و پیوسته

بافت غلاف‌شکل باعث می‌شود کابل:

• پوشش نزدیک به صددرصد داشته باشد
• همچنان قابل خم شدن باشد

✔ افزایش مقاومت مکانیکی

شیلد بافته‌شده مانند یک زره عمل می‌کند.

✔ هدایت عالی جریان بازگشتی

بافت مسی یک سطح بزرگ برای بازگشت جریان ایجاد می‌کند.

5. هم‌محور بودن هسته و شیلد چه مزیتی دارد؟

این بخش کاملاً الکترومغناطیسی است.

5.1 میدان الکتریکی دقیقاً بین هسته و شیلد محبوس می‌شود

طبق قوانین ماکسول:

میدان الکتریکی سیگنال فقط در ناحیه دی‌الکتریک بین هسته و شیلد وجود دارد.

یعنی:

• میدان بیرون از کابل تقریباً صفر است
• نویز خارجی به داخل نفوذ نمی‌کند
• سیگنال داخلی به خارج درز نمی‌کند

5.2 انتقال موج بدون بازتاب (Matched Impedance)

هم‌محور بودن باعث ایجاد یک «خط انتقال کاملاً کنترل‌شده» می‌شود.

5.3 عملکرد بهتر نسبت به زوج‌تابیده (Twisted Pair)

در فرکانس‌های بالا یا نیاز به کیفیت زیاد:

• کواکسیال پایداری بیشتر دارد
• نویز کمتر دارد
• تلفات پایین‌تر دارد

6. چرا از دی‌الکتریک بین هسته و شیلد استفاده می‌شود؟

دی‌الکتریک (عایق) معمولاً از:

• فوم PE
• پلی‌اتیلن جامد
• PTFE (تفلون)

ساخته می‌شود.

دلایل استفاده:

✔ ثابت نگه داشتن فاصله بین هسته و شیلد (برای امپدانس ثابت)

✔ کاهش تلفات دی‌الکتریک

✔ جلوگیری از جرقه الکتریکی

✔ افزایش پایداری سیگنال در فرکانس بالا

7. مزایای طراحی کواکسیال (هسته مرکزی + شیلد)

8.اگر بجای کواکسیال از دو رشته زوجی بهم تابیده استفاده کنیم چه اتفاقی می افتد ؟ آیا امکان پذیر است ؟

بله امکان‌پذیر است که به‌جای کواکسیال از «دو رشته سیم» استفاده کنید، اما اینکه چه اتفاقی می‌افتد کاملاً به نوع سیگنال و فاصله بستگی دارد؛ در بیشتر کاربردهای فرکانس بالا/ویدئو نتیجه‌اش نویز بیشتر، افت کیفیت، و بازتاب سیگنال است.

9. نتیجه‌گیری

ساختار کابل کواکسیال کاملاً مهندسی‌شده و بر اساس قوانین فیزیک، الکترومغناطیس و نیازهای انتقال سیگنال است.
اینکه کابل کواکسیال:

• یک هسته مرکزی دارد
• و یک شیلد بافته‌شده در اطراف آن

دقیقاً برای پایداری امپدانس، کاهش نویز، جلوگیری از انتشار موج، و انتقال مطمئن فرکانس‌های بالا طراحی شده است.

به همین دلیل هنوز هم کواکسیال یکی از بهترین کابل‌های انتقال سیگنال در جهان است.
