تأثیر وصله زدن کابل و سیم بر افت ولتاژ | نکات مهم درباره خرید تکه کابل

یکی از دغدغه‌های مهم در اجرای سیستم‌های برق‌کشی، اتصالات و وصله زدن کابل‌ها و سیم‌ها است. این موضوع نه‌تنها روی ایمنی تأثیر دارد، بلکه به شکل مستقیم باعث افت ولتاژ، گرم شدن سیم، کاهش راندمان مصرفی و افزایش احتمال آتش‌سوزی می‌شود. در این مقاله به بررسی علمی و عملی تأثیر وصله زدن سیم‌ها بر افت ولتاژ و روش‌های بهینه‌سازی آن می‌پردازیم.

محاسبه افت ولتاژ به زبان ساده و مثال در برق تک‌فاز و سه‌فاز + محاسبه آنلاین

وصله زدن کابل یعنی چه؟

وصله یا اتصال، به معنی وصل کردن دو سر سیم یا کابل به یکدیگر است؛ این کار معمولاً در شرایط زیر انجام می‌شود:

• کوتاه بودن طول کابل نسبت به مسیر مورد نیاز
• تعویض بخشی از سیم آسیب‌دیده
• تغییرات در مسیر برق‌کشی یا انشعاب‌گیری

آیا وصله زدن کابل باعث افت ولتاژ می‌شود؟

بله، قطعاً. هر نوع اتصال، در صورت اجرای ناصحیح، می‌تواند مقاومت اضافی در مسیر عبور جریان ایجاد کند. این مقاومت باعث می‌شود ولتاژ انتهایی کاهش یابد. عوامل تأثیرگذار:

✅ استفاده از اتصالات ضعیف یا بی‌کیفیت
✅ لحیم‌کاری نامناسب یا عدم استفاده از ترمینال استاندارد
✅ اکسید شدن محل اتصال به مرور زمان
✅ پیچ خوردن سیم‌ها بدون عایق‌کاری مناسب

نتیجه: حتی اگر افت ولتاژ محسوس نباشد، در بلندمدت باعث داغ شدن نقطه اتصال و کاهش عمر تجهیزات می‌شود.

چه نوع وصله‌ای بهترین عملکرد را دارد؟

برای کاهش افت ولتاژ، بهترین نوع اتصال، اتصالی است که کمترین مقاومت را ایجاد کند. به ترتیب اولویت، می‌توان به موارد زیر اشاره کرد:

1. استفاده از ترمینال پیچی یا ریلی (ترمینال بلاک)

• اتصال محکم
• قابل تعویض و تعمیر آسان
• مناسب برای تابلو برق و جعبه تقسیم

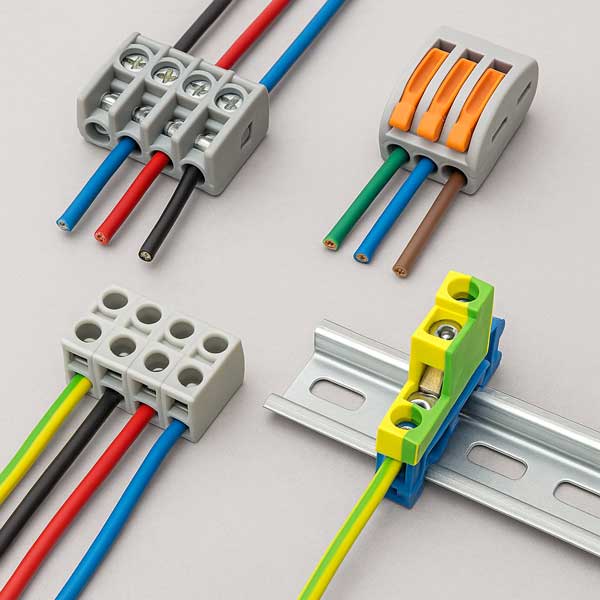

انواع ترمینال بلاک

1. ترمینال پیچی (Screw Terminal Block)
   از پیچ برای فیکس‌کردن سیم‌ها در جای خود استفاده می‌کند. بسیار پرکاربرد و قابل‌اعتماد است.

2. ترمینال فنری (Spring Clamp Terminal Block)
   از فنر برای نگهداری سیم استفاده می‌شود. نصب سریع‌تری دارد و برای سیم‌های نرم مناسب‌تر است.

3. ترمینال فشاری (Push-in Terminal Block)
   سیم بدون نیاز به ابزار مستقیماً وارد ترمینال می‌شود. در پروژه‌های صنعتی مدرن محبوب است.

4. ترمینال تغذیه و ارت
   برای تغذیه ورودی و اتصال سیم ارت طراحی شده‌اند و معمولاً با رنگ‌های خاصی مشخص می‌شوند.

مزایای استفاده از ترمینال ریلی

• ایمنی بالا: اتصال قوی و ایمن بدون ریسک جرقه یا لق شدن سیم.

• نصب آسان: به راحتی قابل نصب و جداسازی از ریل و سیم‌ها هستند.

• مرتب‌سازی سیم‌کشی: نظم بخشیدن به سیستم‌های پیچیده.

• قابلیت توسعه: به راحتی می‌توان ترمینال‌های جدید را اضافه کرد.

کاربرد :

• تابلوهای برق صنعتی

• سیستم‌های کنترل و اتوماسیون

• تاسیسات ساختمانی و تجاری

• پروژه‌های DIY و خانگی

ترمینال بلاک یک روش استاندارد و ایمن برای اتصال سیم‌ها در مدارهای الکتریکی است. بسته به نوع پروژه و نوع سیم، می‌توان از مدل‌های مختلف ترمینال استفاده کرد. در مقایسه با روش‌هایی مثل لحیم‌کاری یا پیچیدن سیم‌ها به هم، ترمینال‌ها هم ایمن‌تر هستند و هم نظم بیشتری به سیستم شما می‌دهند.

اگر به دنبال اتصال حرفه‌ای، مقاوم و قابل اعتماد هستید، استفاده از ترمینال ریلی بهترین گزینه است.

2. استفاده از کابل‌شو (Lug) و پرس هیدرولیک

کابل‌شو یا “سرسیم” یک رابط فلزی است که روی سر کابل قرار می‌گیرد تا اتصال مکانیکی و الکتریکی ایمن‌تری با تجهیزات یا ترمینال‌ها ایجاد کند.

🔹 معمولاً از مس یا آلومینیوم ساخته می‌شود.
🔹 در یک سمت جای ورود کابل و در سمت دیگر جای اتصال به پیچ یا بُس بار قرار دارد.
🔹 برای کابل‌های قدرت، تابلو برق، موتورهای صنعتی و تجهیزات ولتاژ بالا کاربرد دارد.

مراحل استفاده از کابل‌شو با پرس هیدرولیک

1. برش دقیق کابل: سر کابل را به اندازه مشخص برش بزنید و روکشش را بدون آسیب به رشته‌ها جدا کنید.

2. قرار دادن کابل در کابل‌شو: کابل را به‌صورت کامل تا انتهای کابل‌شو وارد کنید.

3. پرس کردن با دستگاه پرس هیدرولیک:

   • دستگاه پرس، کابل را با فشار بالا داخل کابل‌شو فشرده می‌کند.

   • این پرس باعث می‌شود کابل و کابل‌شو یکپارچه شده و مقاومت اتصال بسیار کاهش یابد.

4. عایق‌کاری (در صورت نیاز): محل اتصال را با شیرینگ حرارتی یا نوار عایق بپوشانید.

• مزایای استفاده از کابل‌شو و پرس هیدرولیک

  ✅ مقاومت مکانیکی بالا – از جدا شدن کابل در اثر لرزش یا کشش جلوگیری می‌کند.
  ✅ کاهش افت ولتاژ – اتصال فشرده و یکنواخت باعث انتقال بهتر جریان می‌شود.
  ✅ افزایش ایمنی – احتمال جرقه، داغ شدن و سوختگی در محل اتصال به شدت کاهش می‌یابد.
  ✅ مطابق با استانداردهای برق صنعتی – در تمامی تابلوهای برق حرفه‌ای استفاده می‌شود.

3. لحیم‌کاری با قلع و استفاده از شیرینگ حرارتی

✅ آیا لحیم‌کاری برای کابل برق مناسب است؟

در شرایط خاص، بله ولی نه همیشه! در ادامه مزایا و محدودیت‌ها رو توضیح می‌دم:

✔️ چه زمانی می‌تونیم از لحیم‌کاری برای کابل برق استفاده کنیم؟

• برای کابل‌های با جریان پایین یا متوسط (مثلاً سیم‌های روشنایی یا برق خانگی موقت)

• در پروژه‌های دقیق یا حساس که اتصال باید کاملاً مطمئن و ایزوله باشه

• زمانی که کابل در معرض حرکت یا لرزش نیست

❌ چه زمانی مناسب نیست؟

• برای کابل‌های با سطح مقطع زیاد (مثلاً کابل‌های قدرت) چون قلع به‌خوبی وارد مغزی نمی‌شه و اتصال کامل نمی‌شه

• در نصب‌های دائم صنعتی یا ساختمانی چون استاندارد برق ایران (و دنیا) استفاده از کابل‌شو (Lug) و پرس هیدرولیک رو توصیه می‌کنه

• در محیط‌هایی با رطوبت یا حرارت بالا چون اتصال لحیمی ممکنه در طول زمان بشکنه یا اکسید بشه

⚠️ مشکلات احتمالی لحیم‌کاری کابل برق ضخیم:

• لحیم‌کاری در کابل‌های بزرگ ممکنه حرارت کافی نبینه و به‌درستی ذوب نشه

• احتمال شکست مکانیکی اتصال در اثر کشش وجود داره

• استانداردهای ایمنی برق ساختمان معمولاً این روش رو تأیید نمی‌کنن

🔄 راه‌حل حرفه‌ای‌تر برای کابل برق

برای کابل‌های برق ضخیم، روش‌های توصیه‌شده این‌ها هستند:

1. استفاده از کابل‌شو (Lug)

2. پرس هیدرولیکی یا مکانیکی با ابزار مخصوص

3. روکش کردن با شیرینگ حرارتی یا نوار عایق

🔧 استفاده از چسب آپارات برای اتصال کابل تکه شده

در برخی شرایط، به‌خصوص وقتی:

• دسترسی به کابل جدید نیست

• نیاز به اتصال فوری و موقت داریم

• فضای کار محدود یا داخل جعبه تقسیم یا کانال هست

ممکنه تکنسین‌ها سیم‌ها یا کابل‌ها رو با پیچاندن، لحیم‌کاری یا سرهم کردن دستی متصل کنن، بعد با چسب آپارات کاملاً بپوشونن.

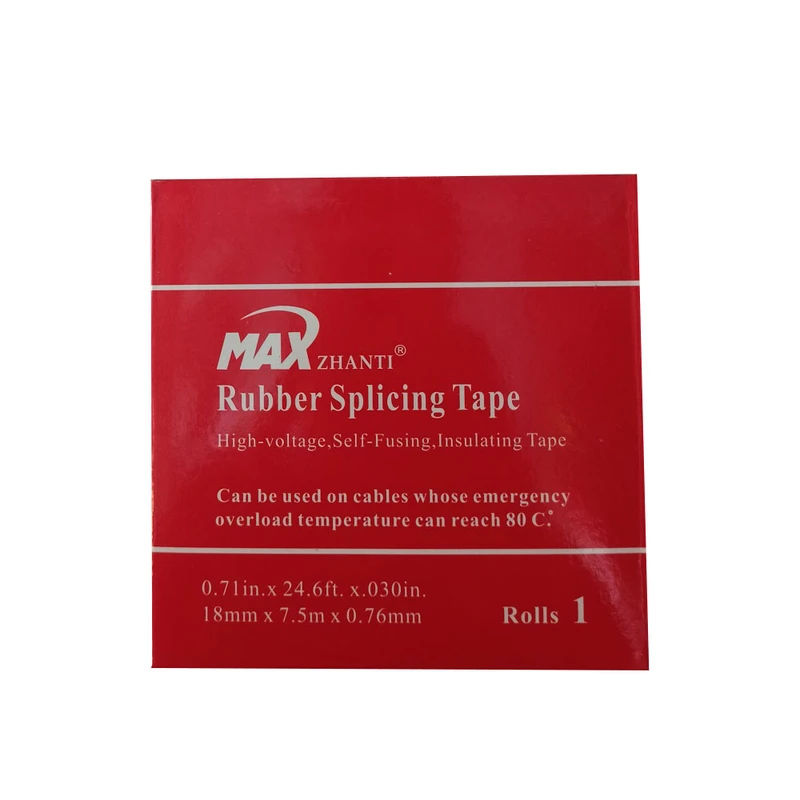

نوار آپارات عایق مکس مدل M18

⚠️ آیا این روش ایمن و قابل اعتماد است؟

✔️ مزایای چسب آپارات:

• عایق قوی الکتریکی

• مقاوم در برابر رطوبت، UV و حرارت

• مناسب برای تعمیرات سریع

• بدون نیاز به حرارت یا تجهیزات خاص

❌ معایب و محدودیت‌ها:

• اگر اتصال داخلی ضعیف باشه (مثلاً فقط تابیدن سیم‌ها به هم)، ممکنه در طول زمان جدا بشن

• مناسب برای استفاده دائمی یا بارهای سنگین نیست

• در کابل‌های فشار قوی یا صنعتی توصیه نمی‌شه

• از نظر استاندارد برق، فقط در شرایط اضطراری یا موقتی مجاز است

چگونه وصله‌زنی را بهینه کنیم؟

برای اینکه اتصال شما باعث افت ولتاژ نشود، نکات زیر را رعایت کنید:

🔹 از تجهیزات استاندارد (ترمینال، کابل‌شو، چسب برق تاییدشده) استفاده کنید
🔹 سطح تماس فلز با فلز را تمیز و بدون اکسید باقی بگذارید
🔹 محل اتصال را عایق‌کاری کامل و محکم انجام دهید
🔹 در صورت امکان، از یک تکه کابل یک‌سره استفاده کنید (بدون وصله)

جایگزین مناسب وصله چیست؟

بهترین کار، اجتناب از وصله‌زنی است؛ ولی اگر مجبور به انجام آن شدید، از جعبه تقسیم استاندارد، ترمینال ریلی و کابل‌شو استفاده کنید. همچنین برای مدارهای حیاتی، از کابل‌های طول بلند بدون انقطاع بهره بگیرید.

وصله زدن کابل و سیم یک کار اجتناب‌ناپذیر در پروژه‌های برق است، اما اگر به روش اصولی و با تجهیزات استاندارد انجام نشود، می‌تواند موجب افت ولتاژ، کاهش ایمنی و افزایش احتمال آسیب‌دیدگی تجهیزات شود. بنابراین توصیه می‌شود همیشه از روش‌های حرفه‌ای برای این کار استفاده شود و تا جای ممکن از کابل‌کشی یکپارچه بهره ببرید.

اهمیت خرید کابل یک تکه و نکات مهم در محل اتصالات:

در بسیاری از موارد، تهیه‌ی کابل یک‌تکه (یکسره) نسبت به بهم‌وصل‌کردن چند تکه کابل، گزینه‌ی بسیار بهتری است. در ادامه دلایل و نکات مهمی در این باره آورده‌ام:

✅ مزایای استفاده از کابل یک‌تکه:

1. کاهش افت ولتاژ و نویز:

   • هر اتصال (مخصوصاً اگر به‌درستی لحیم یا پرس نشده باشد) می‌تواند منبع نویز، افت ولتاژ یا حتی پارازیت باشد. کابل یکسره این مشکل را ندارد.

2. افزایش دوام و ایمنی:

   • محل اتصال چند کابل به‌مرور زمان ممکن است شل شود یا دچار خوردگی شود، مخصوصاً در شرایط رطوبتی یا گرد و غبار. کابل یک‌تکه این ضعف را ندارد.

3. ظاهر حرفه‌ای‌تر و مرتب‌تر:

   • در کاربردهایی مثل نصب‌های خانگی، تجهیزات صوتی، دوربین مداربسته یا شبکه، استفاده از کابل یکسره نمای تمیزتر و حرفه‌ای‌تری دارد.

4. کاهش احتمال قطعی:

   • اتصالات مکانیکی نقطه‌های ضعف هستند. اگر کابل به هر دلیلی کشیده شود، در محل اتصال احتمال قطعی بیشتر است.

⚠️ معایب و ریسک‌های اتصال چند کابل:

1. نیاز به ابزار مناسب برای اتصال صحیح (مثلاً لحیم‌کاری + شرینک حرارتی یا ترمینال با کیفیت)

2. افزایش زمان نصب و احتمال خطا

3. کاهش کیفیت سیگنال در کابل‌های دیتا (مثل HDMI، شبکه، USB)

4. در کابل‌های قدرت، احتمال گرم‌شدن یا جرقه در محل اتصال در صورت اجرای نادرست

✅ چه زمانی اتصال چند کابل توجیه‌پذیر است؟

در شرایط خاص، اگر:

• دسترسی به کابل بلندتر وجود ندارد،

• اتصال با روش استاندارد و ایمن انجام شود (مثلاً با جعبه تقسیم، سوکت‌زنی مناسب یا لحیم‌کاری حرفه‌ای)،

• کاربرد غیرحیاتی باشد (مثلاً سیستم ساده روشنایی یا اتصال موقت)،

آن وقت ممکن است اتصال دو کابل منطقی باشد. ولی همچنان استفاده از کابل یک‌تکه ترجیح داده می‌شود.

✅  استفاده از ترمینال یا کانکتور استاندارد

• اتصال مستقیم و پرس‌شده با سرسیم (Cable Lug) یا ترمینال پیچی باعث تماس الکتریکی بهتر و مقاومت کمتر می‌شود.

• استفاده از کانکتورهایی که تماس کامل فلز-با-فلز را ایجاد کنند بسیار مهم است.

• برای آمپر بالا، سرسیم حتماً با پرس هیدرولیکی یا مکانیکی با ابزار مناسب زده شود.

✅  عدم استفاده از اتصالات موقتی یا پیچ‌خور ضعیف

• پیچاندن سیم‌ها و بستن با نوار برق اصلاً مناسب نیست.

• هر اتصال موقتی یا ضعیف، نقطه‌ای برای گرم‌شدن، اتلاف انرژی و افت ولتاژ خواهد بود.

✅ تمیزی و سطح تماس بالا

• محل اتصال (مثلاً داخل ترمینال یا روی شینه) باید کاملاً تمیز، بدون زنگ‌زدگی یا آلودگی باشد.

• اگر از کابل آلومینیومی استفاده می‌شود، باید از خمیر ضد اکسیداسیون استفاده شود.

✅ استفاده از پیچ یا ترمینال محکم و با آچار مناسب

• اتصالات شل باعث ایجاد جرقه، حرارت و افت ولتاژ شدید می‌شوند.

• پیچ ترمینال‌ها را با ترک مشخص (نسبت به سایز و جنس ترمینال) سفت کنید.

✅ کاهش تعداد اتصالات غیرضروری

• تا جای ممکن از کابل یک‌تکه استفاده شود.

• اگر نیاز به اتصال میانی بود، از جعبه تقسیم استاندارد با ترمینال‌های مناسب استفاده کنید، نه اتصال آزاد.
