بهترین کابل شبکه مناسب دوربین مداربسته چه خصوصیاتی باید داشته باشد؟

انتخاب کابل شبکه درست، زیربنای اصلی پایداری و کیفیت تصویر در سیستم‌های نظارت تصویری تحت شبکه است. بسیاری از افت کیفیت‌ها یا قطعی‌های پی‌درپی در تصویر دوربین‌ها، ناشی از به‌کارگیری کابل نامناسب یا بی‌کیفیت در زیرساخت پروژه است. آشنایی با معیارهای فنی انتخاب کابل به شما کمک می‌کند تا بدون هزینه‌های دوباره، بهترین عملکرد را از تجهیزات نظارتی خود دریافت کنید.

کابل شبکه در دوربین مداربسته چه کاربردی دارد؟

کابل شبکه در دوربین‌های تحت شبکه (IP) هم مسئول انتقال تصویر و داده و هم در صورت پشتیبانی از PoE مسئول انتقال برق است. این زیرساخت ارتباطی، اطلاعات تصویری دریافتی از سامانه دوربین را به دستگاه ضبط‌کننده یا سوئیچ منتقل می‌کند. کیفیت ساختار کابل تاثیر مستقیمی روی سرعت انتقال، عدم افت سیگنال و عدم تداخل نویز در پروژه‌های نظارتی ایفا می‌کند.

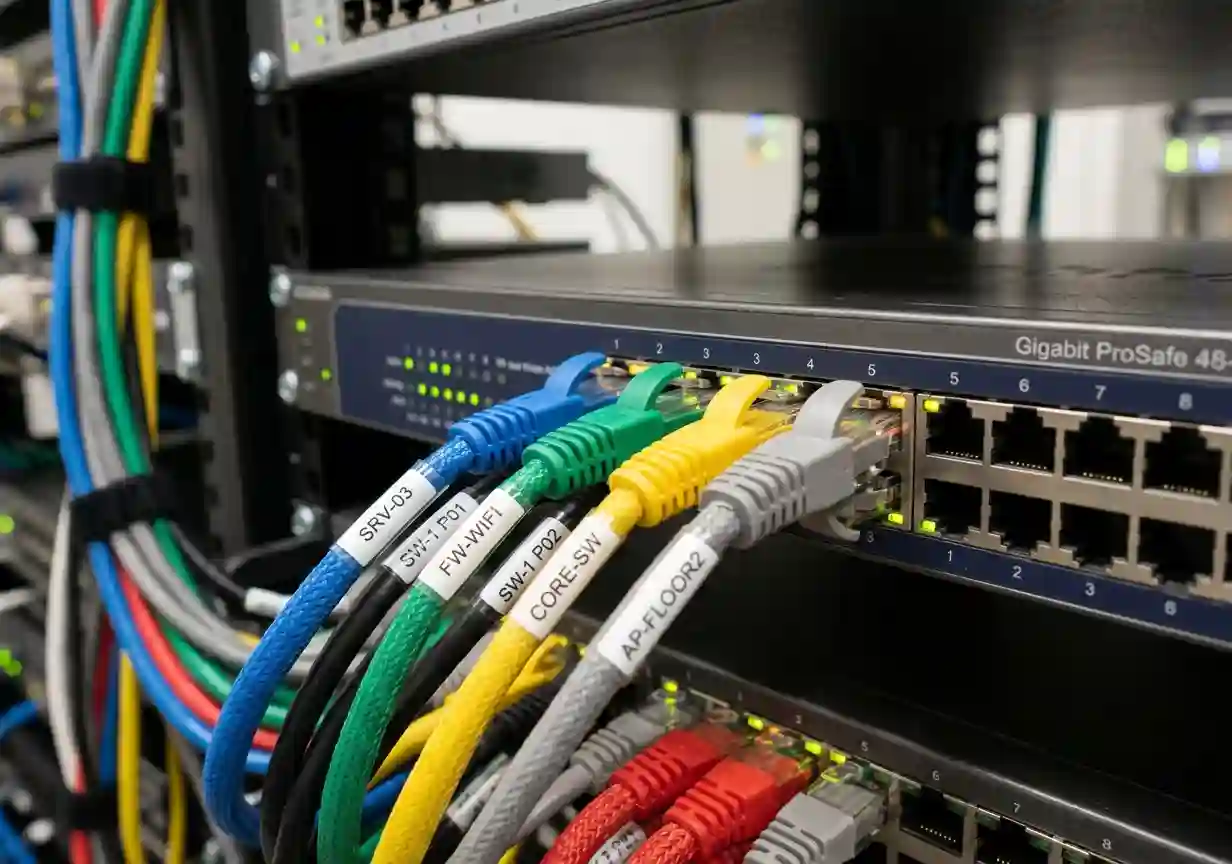

خصوصیات بهترین کابل شبکه مناسب دوربین مداربسته چیست؟

انتخاب صحیح کابل برای سیستم‌های نظارتی مستلزم ارزیابی همزمان چند ویژگی فنی اساسی است و اتکا به یک فاکتور به‌تنهایی کافی نخواهد بود. هرکدام از این پارامترها نقشی تعیین‌کننده در عملکرد نهایی و طول عمر مفید سیستم شما دارند.

دسته‌بندی یا کتگوری کابل (CAT5e، CAT6، CAT6A)

پهنای باند و سرعت انتقال داده‌ها با دسته‌بندی کابل ارتباط مستقیم دارد. معمولاً کابل‌های CAT5e برای دوربین‌های قدیمی‌تر با رزولوشن پایین پاسخگو هستند، اما در پروژه‌های امروزی که از دوربین‌های چند مگاپیکسلی و کیفیت ۴K استفاده می‌شود، کابل CAT6 گزینه‌ای استاندارد و ایده‌آل به شمار می‌رود. برای فاصله‌های طولانی‌تر یا ترافیک بالای داده‌ها نیز استفاده از CAT6A پایداری بیشتری را تضمین می‌کند.

جنس هادی: مس خالص در برابر مس روکش‌دار (CCA)

مغزی کابل‌های شبکه معمولاً از مس خالص (Bare Copper) یا آلومینیوم با روکش مس (CCA) ساخته می‌شود. کابل‌های با هادی مس خالص به دلیل مقاومت الکتریکی پایین، افت سیگنال بسیار کمی دارند و برای فاصله‌های طولانی و انتقال برق کاملاً مناسب هستند. در مقابل، کابل‌های CCA علی‌رغم قیمت پایین‌تر، در فاصله‌های طولانی دچار افت ولتاژ شدید شده و در برابر افت کیفیت تصویر یا قطعی‌های ناگهانی آسیب‌پذیرند.

پشتیبانی از فناوری PoE

در تجهیزات جدید، قابلیت انتقال همزمان جریان برق و سیگنال داده اهمیت زیادی دارد. با استفاده از تکنولوژی PoE نیازی به کابل‌کشی برق جداگانه برای هر دوربین نخواهید داشت. کابل انتخابی باید دارای افت ولتاژ پایین و استاندارد مناسب باشد تا بتواند توان الکتریکی لازم را بدون داغ شدن یا افت انرژی به دوربین مداربسته PoE برساند.

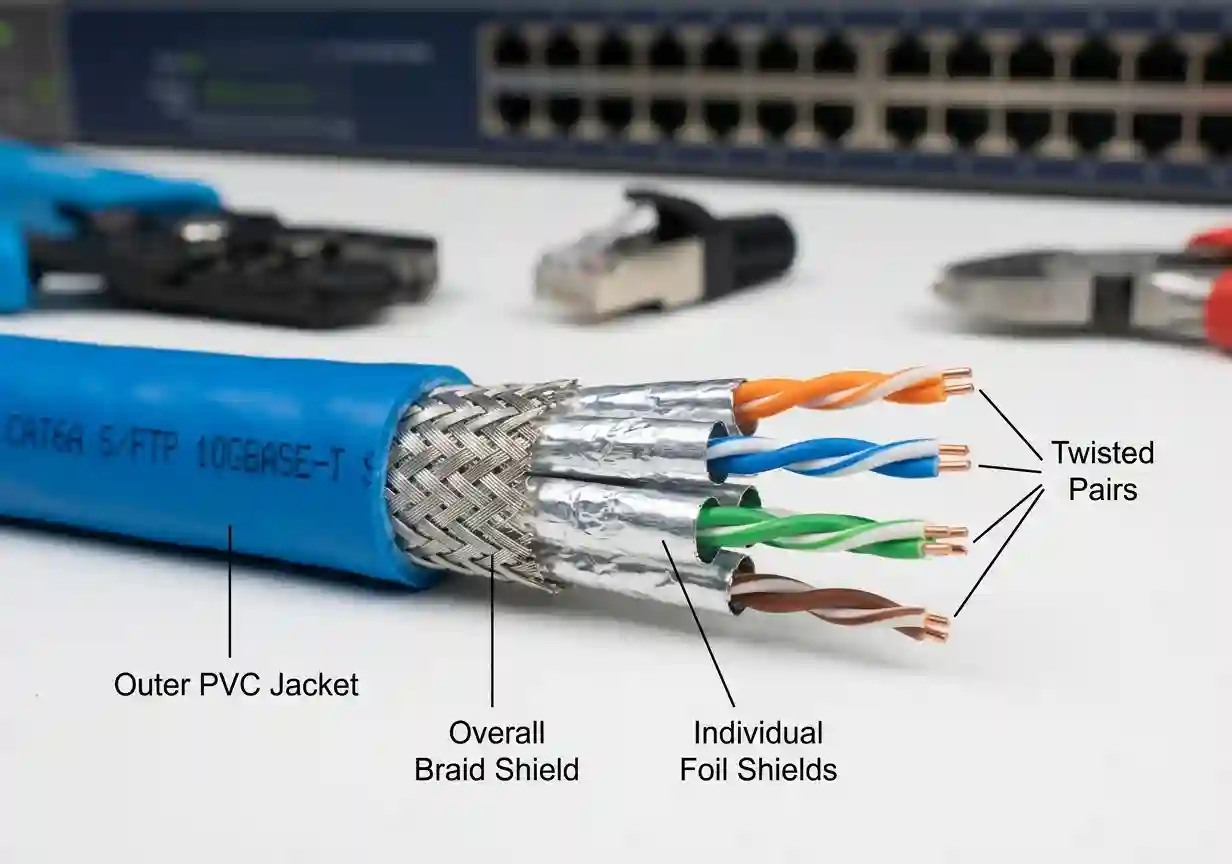

نوع شیلدینگ (UTP در برابر SFTP)

محیط‌های مختلف نیازمند مقاومت متفاوتی در برابر امواج الکترومغناطیسی هستند. کابل‌های UTP بدون شیلد هستند و برای محیط‌های اداری یا خانگی عادی که نویز کمتری دارند کاربرد دارند. اما کابل‌های SFTP که دارای فویل و شیلد بافته‌شده فلزی هستند، در برابر تداخل امواج کابل‌های برق فشار قوی، نویز ناشی از تجهیزات صنعتی و فرکانس‌های مزاحم مقاومت بالایی ارائه می‌دهند.

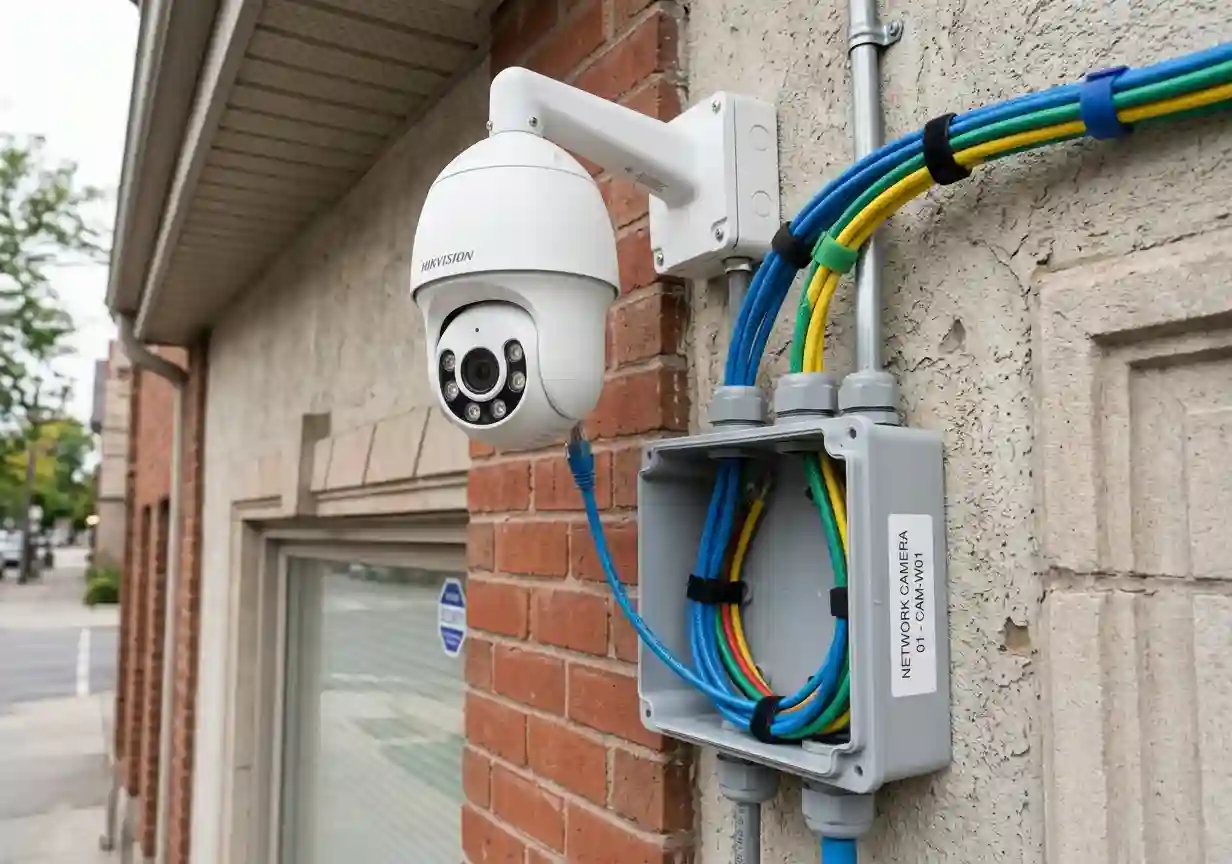

تناسب با محیط نصب (داخلی یا خارجی)

روکش کابل شبکه باید بر اساس محل قرارگیری آن انتخاب شود. کابل‌های مناسب فضای داخلی (Indoor) دارای روکش‌های نرم‌تر نظیر PVC هستند. در سوی مقابل، نصب تجهیزات در فضای باز نیازمند به‌کارگیری کابل شبکه ضدآب و مقاوم در برابر اشعه خورشید (Outdoor) با روکش‌های دو لایه یا PE است تا در برابر تغییرات دمایی، رطوبت و تابش مستقیم نور آفتاب دچار پوسیدگی نشود.

حداکثر طول قابل پشتیبانی کابل

بر اساس استانداردهای بین‌المللی شبکه، حداکثر طول مجاز برای انتقال استاندارد داده روی کابل‌های مسی ۱۰۰ متر است. با افزایش طول کابل بیش از این مقدار، احتمال افت سیگنال و افت ولتاژ در ارسال توان برق افزایش می‌یابد. در سناریوهایی که فاصله دوربین تا سوئیچ بیشتر از این حد باشد، باید از تقویت‌کننده‌ها، سوئیچ‌های میانی یا بستر فیبر نوری استفاده کرد.

تفاوت کابل شبکه با کابل کواکسیال در دوربین مداربسته

تمامی سیستم‌های تصویری از یک نوع بستر کابل‌کشی یکسان بهره نمی‌برند و نوع کابل به تکنولوژی سیستم نظارتی وابسته است. جدول زیر تفاوت‌های کلیدی بستر کابل‌کشی در پروژه‌های تحت شبکه و پروژه‌های آنالوگ را نشان می‌دهد:

کدام کابل شبکه برای کدام کاربرد مناسب‌تر است؟

برای انتخاب درست کابل باید شرایط فنی و محیطی پروژه به‌دقت بررسی شود. متناسب با محل نصب و رزولوشن دوربین‌ها، گزینه‌های زیر پیشنهاد می‌شود:

نکات عملی هنگام خرید و نصب کابل شبکه دوربین مداربسته

رعایت استانداردهای فنی در زمان تهیه و اجرای زیرساخت، از بروز قطعی و خسارت‌های احتمالی جلوگیری می‌کند. هنگام اجرای پروژه توجه به موارد زیر ضروری است:

1. اصالت جنس هادی: همیشه پیش از خرید، از مس خالص بودن مغزی کابل اطمینان حاصل کنید. برای بررسی می‌توانید یک رشته از هادی را تراش دهید یا بسوزانید؛ کابل‌های CCA شکننده بوده و به سرعت خاکستر می‌شوند. برای تهیه تجهیزات اصل و خرید کابل شبکه دوربین مداربسته به پودسان مراجعه کنید.
2. کیفیت کانکتور سوکت (RJ45): نوع کانکتور انتخاب‌شده باید با دسته‌بندی کابل (CAT6 یا CAT6A) و نوع شیلدینگ آن همخوانی داشته باشد. استفاده از سوکت‌های شیلددار برای کابل‌های SFTP الزامی است.
3. رعایت شعاع خمش: هنگام کابل‌کشی در مسیرهای تنگ یا داکت‌ها، از خم کردن شدید کابل خودداری کنید. خمیدگی بیش از حد باعث آسیب به رشته‌های مسی و تغییر در فواصل زوج‌سیم‌ها می‌شود که افت سرعت انتقال داده را به همراه دارد.

جمع‌بندی

هیچ مدل واحدی را نمی‌توان به عنوان گزینه‌ای مطلق برای تمامی پروژه‌ها معرفی کرد. بهترین کابل شبکه مناسب دوربین مداربسته کابلی است که بر اساس فاصله سوئیچ تا دوربین، میزان نویز محیطی، محل نصب داخلی یا خارجی و میزان رزولوشن تصویر انتخاب شده باشد. ارزیابی صحیح نیازهای پروژه و انتخاب کابل‌های مس خالص با دسته‌بندی استاندارد، کیفیتی پایدار و بدون نویز را در تصویر دوربین‌های نظارتی تضمین می‌کند.

سوالات متداول در مورد بهترین کابل شبکه مناسب دوربین مداربسته

کابل شبکه در دوربین مداربسته چه کاربردی دارد؟

کابل شبکه در دوربین‌های تحت شبکه (IP) هم مسئول انتقال تصویر و داده و هم در صورت پشتیبانی از PoE مسئول انتقال برق است.

تفاوت کابل UTP و SFTP در دوربین مداربسته چیست؟

کابل‌های UTP بدون شیلد هستند و برای محیط‌های اداری یا خانگی عادی که نویز کمتری دارند کاربرد دارند، اما کابل‌های SFTP که دارای فویل و شیلد بافته‌شده فلزی هستند، در برابر تداخل امواج کابل‌های برق فشار قوی، نویز ناشی از تجهیزات صنعتی و فرکانس‌های مزاحم مقاومت بالایی ارائه می‌دهند.

برای فضای باز چه نوع کابل شبکه‌ای مناسب است؟

نصب تجهیزات در فضای باز نیازمند به‌کارگیری کابل شبکه ضدآب و مقاوم در برابر اشعه خورشید (Outdoor) با روکش‌های دو لایه یا PE است تا در برابر تغییرات دمایی، رطوبت و تابش مستقیم نور آفتاب دچار پوسیدگی نشود.

آیا کابل شبکه دوربین مداربسته می‌تواند هم برق و هم تصویر را منتقل کند؟

با استفاده از تکنولوژی PoE نیازی به کابل‌کشی برق جداگانه برای هر دوربین نخواهید داشت و کابل همزمان برق و داده را منتقل می‌کند.
