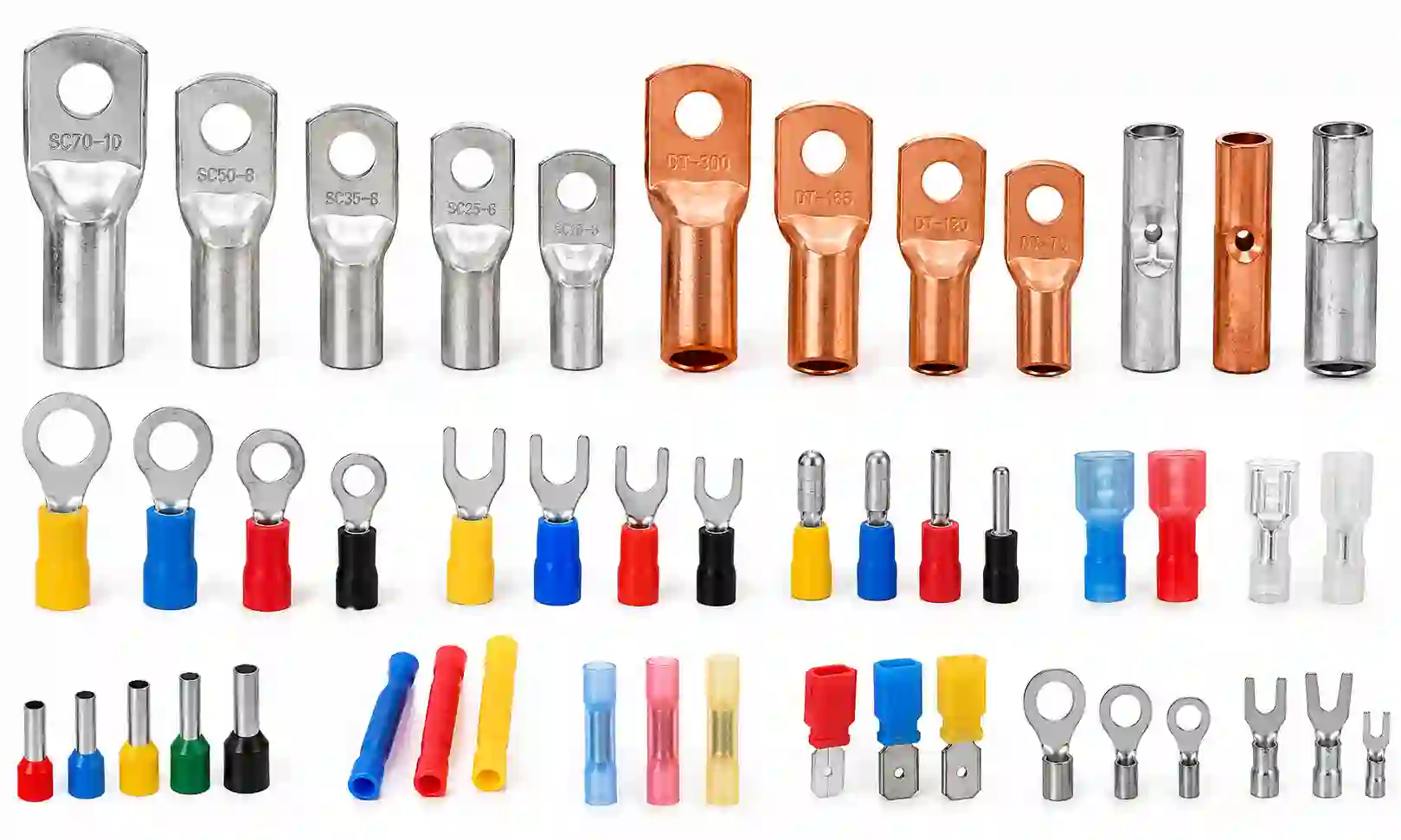

انواع کابلشو و سرسیم؛ راهنمای انتخاب جنس، مدل و برند

کابلشو و سرسیم از قطعات کوچک اما بسیار مهم در سیم‌کشی و تابلوهای برق هستند. انتخاب اشتباه این قطعات می‌تواند باعث شل شدن اتصال، افزایش مقاومت الکتریکی، داغ شدن محل اتصال، افت ولتاژ و حتی آسیب به تجهیزات یا ایجاد آتش‌سوزی شود.

کابلشو برای اتصال مطمئن کابل‌های قدرت به تجهیزاتی مانند کلید، شینه، ترمینال و موتور استفاده می‌شود و سرسیم بیشتر برای پایان دادن به رشته‌های سیم و ایجاد یک اتصال مرتب و مطمئن در ترمینال‌ها و تجهیزات کنترلی کاربرد دارد.

در این مقاله با انواع کابلشو و سرسیم، جنس‌های مختلف، روش انتخاب، نحوه پرس کردن و برندهای معتبر آشنا می‌شویم.

کابلشو چیست؟

کابلشو قطعه‌ای فلزی است که برای اتصال انتهای کابل به یک شینه، پیچ، ترمینال یا تجهیز الکتریکی استفاده می‌شود.

کابلشو معمولاً دارای دو قسمت اصلی است:

• قسمت لوله‌ای یا محل ورود کابل
• قسمت سوراخ‌دار برای اتصال به پیچ یا شینه

کابل داخل قسمت لوله‌ای کابلشو قرار می‌گیرد و با استفاده از ابزار مناسب پرس می‌شود. در نتیجه یک اتصال مکانیکی و الکتریکی نسبتاً مطمئن ایجاد می‌شود.

کابلشو بیشتر در کابل‌های قدرت و مدارهایی که جریان قابل توجهی از آن‌ها عبور می‌کند استفاده می‌شود.

سرسیم چیست؟

سرسیم قطعه‌ای است که معمولاً برای اتصال انتهای سیم‌های افشان و رشته‌ای به ترمینال‌ها، کلیدها، کنتاکتورها، رله‌ها و تجهیزات کنترلی استفاده می‌شود.

سرسیم‌ها در شکل‌های مختلفی تولید می‌شوند؛ برای مثال:

• سرسیم حلقوی
• سرسیم دوشاخه‌ای
• سرسیم سوزنی
• سرسیم تخت
• سرسیم فیشی
• سرسیم وایرشو
• سرسیم دوبل

یکی از مهم‌ترین مزایای سرسیم این است که رشته‌های پراکنده سیم افشان را در انتهای سیم منظم می‌کند و باعث می‌شود سیم هنگام قرار گرفتن در ترمینال، اتصال مناسب‌تری داشته باشد.

تفاوت کابلشو و سرسیم چیست؟

هر دو برای ایجاد اتصال بهتر استفاده می‌شوند، اما کاربردشان یکسان نیست.

بنابراین نمی‌توان گفت کابلشو همیشه بهتر از سرسیم است؛ هرکدام برای کاربرد مشخصی طراحی شده‌اند.

انواع کابلشو

کابلشو مسی

کابلشو مسی یکی از رایج‌ترین انواع کابلشو برای کابل‌های مسی است.

مس به دلیل رسانایی الکتریکی بالا، مقاومت الکتریکی پایین و قابلیت پرس مناسب، گزینه بسیار خوبی برای اتصالات الکتریکی است.

کابلشو مسی در تابلو برق، موتور، شینه، کلیدهای قدرت و بسیاری از تجهیزات صنعتی استفاده می‌شود.

برای مثال برای کابل مسی 16 میلی‌متر مربع باید از کابلشوی مناسب همان سطح مقطع استفاده کرد؛ انتخاب کابلشوی بزرگ‌تر یا کوچک‌تر می‌تواند باعث اتصال نامناسب شود.

کابلشو مسی قلع‌اندود

کابلشو مسی قلع‌اندود از نظر ساختار پایه مشابه کابلشوی مسی است، اما سطح آن با لایه‌ای از قلع پوشانده شده است.

این پوشش می‌تواند مقاومت سطحی در برابر اکسیداسیون و خوردگی را افزایش دهد و به همین دلیل برای محیط‌های مرطوب، صنعتی و شرایطی که احتمال خوردگی وجود دارد انتخاب مناسبی است.

در بسیاری از کاربردهای حرفه‌ای، کابلشو مسی قلع‌اندود باکیفیت انتخاب مطمئن‌تری نسبت به کابلشوی مسی معمولی است.

کابلشو آلومینیومی

کابلشو آلومینیومی برای اتصال کابل‌های آلومینیومی استفاده می‌شود.

استفاده از کابلشوی مسی معمولی برای کابل آلومینیومی همیشه انتخاب مناسبی نیست؛ زیرا اتصال مستقیم دو فلز متفاوت می‌تواند در شرایط نامناسب باعث مشکلات خوردگی گالوانیکی و افزایش مقاومت اتصال شود.

برای کابل‌های آلومینیومی باید از کابلشوی مناسب آلومینیوم یا کابلشوی بیمتال استفاده کرد.

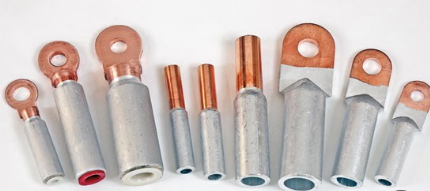

کابلشو بیمتال

کابلشوی بیمتال برای اتصال کابل آلومینیومی به تجهیزات یا شینه‌های مسی کاربرد زیادی دارد.

این کابلشو معمولاً از دو فلز تشکیل شده است:

• قسمت لوله‌ای از آلومینیوم
• قسمت اتصال به شینه از مس

این ساختار باعث می‌شود اتصال کابل آلومینیومی به تجهیزات مسی با اطمینان بیشتری انجام شود.

کابلشوهای بیمتال در شبکه‌های توزیع، تابلوهای برق، کابل‌های قدرت و پروژه‌های صنعتی کاربرد زیادی دارند.

کابلشو پیچی

کابلشو پیچی یا مکانیکی بدون نیاز به پرس هیدرولیک نصب می‌شود و اتصال آن با مکانیزم پیچ و فشار مکانیکی انجام می‌گیرد.

این مدل در برخی پروژه‌ها که امکان استفاده از دستگاه پرس وجود ندارد می‌تواند گزینه مناسبی باشد.

مزیت مهم آن نصب نسبتاً ساده است، اما باید کیفیت بدنه، محدوده سایز کابل و گشتاور مجاز سازنده به‌دقت بررسی شود.

انواع سرسیم

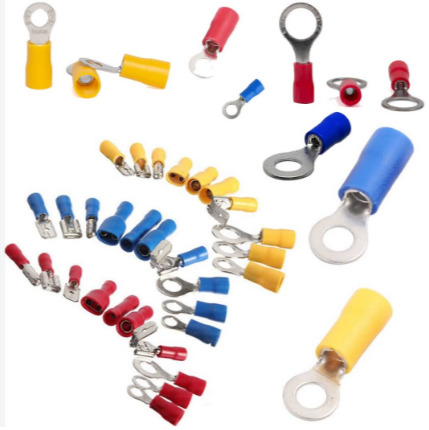

سرسیم حلقوی

سرسیم حلقوی یا Ring Terminal دارای قسمت حلقه‌ای است و برای اتصال سیم به پیچ و ترمینال استفاده می‌شود.

مزیت اصلی این نوع سرسیم این است که پس از باز شدن جزئی پیچ، احتمال جدا شدن سرسیم نسبت به برخی مدل‌های باز کمتر است.

این مدل در تابلو برق، خودرو، تجهیزات صنعتی و مدارهای کنترلی بسیار رایج است.

سرسیم دوشاخه‌ای

سرسیم دوشاخه‌ای یا Fork Terminal دارای قسمت اتصال به شکل دوشاخه است.

مزیت آن این است که برای نصب یا تعویض سریع‌تر سیم در برخی ترمینال‌ها مناسب است.

با این حال، انتخاب آن باید بر اساس نوع ترمینال و شرایط لرزش و اتصال انجام شود.

سرسیم سوزنی

سرسیم سوزنی برای سیم‌های افشان استفاده می‌شود و قسمت انتهایی آن به شکل یک پین باریک است.

این مدل برای برخی ترمینال‌های فنری، ترمینال‌های تجهیزات کنترلی و اتصال‌هایی که فضای کمی دارند بسیار کاربردی است.

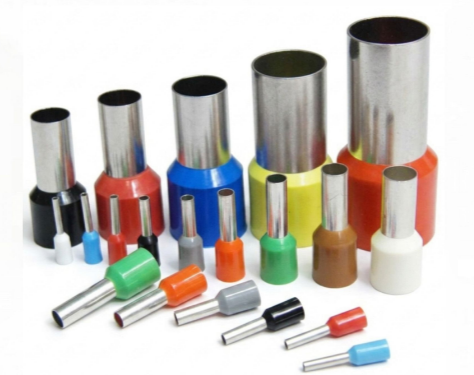

وایرشو

وایرشو یا End Sleeve یکی از پرکاربردترین انواع سرسیم در تابلو برق است.

وایرشو معمولاً یک قسمت فلزی لوله‌ای دارد که روی رشته‌های سیم قرار می‌گیرد و توسط ابزار مخصوص پرس می‌شود.

وایرشو باعث می‌شود رشته‌های سیم افشان هنگام ورود به ترمینال پراکنده نشوند.

در تابلوهای برق، استفاده صحیح از وایرشو می‌تواند سیم‌کشی را مرتب‌تر و اتصال ترمینال را مطمئن‌تر کند.

وایرشو دوبل

وایرشو دوبل برای زمانی طراحی شده است که قرار است دو سیم داخل یک ترمینال قرار بگیرند.

یکی از اشتباهات رایج این است که دو سیم را به‌صورت نامناسب داخل یک وایرشوی معمولی قرار می‌دهند. برای چنین کاربردی باید از وایرشوی دوبل با سایز مناسب استفاده شود.

بهترین جنس کابلشو و سرسیم کدام است؟

نمی‌توان یک جنس را برای تمام کاربردها بهترین دانست. انتخاب جنس باید بر اساس نوع هادی، محیط نصب و نوع اتصال انجام شود.

اما به‌صورت کلی:

برای کابل مسی: کابلشو مسی یا مسی قلع‌اندود باکیفیت انتخاب مناسبی است.

برای کابل آلومینیومی: کابلشو آلومینیومی مناسب یا بیمتال مورد استفاده قرار می‌گیرد.

برای اتصال کابل آلومینیومی به شینه مسی: کابلشو بیمتال انتخاب مناسب‌تری است.

برای سیم‌های افشان داخل ترمینال: وایرشوی مسی یا مسی قلع‌اندود با کیفیت مناسب کاربرد بسیار خوبی دارد.

در محیط‌های مرطوب یا خورنده، استفاده از قطعات دارای پوشش مناسب ضدخوردگی اهمیت بیشتری پیدا می‌کند.

چرا جنس مس کابلشو اهمیت دارد؟

مس رسانایی الکتریکی بسیار خوبی دارد. اما صرفاً مسی بودن کابلشو به معنی باکیفیت بودن آن نیست.

مواردی مانند:

• خلوص مس
• ضخامت و ابعاد بدنه
• طراحی محل ورود کابل
• ضخامت قسمت اتصال
• کیفیت آبکاری
• یکنواختی تولید
• استاندارد ساخت
• تناسب کابلشو با ابزار پرس

همگی روی کیفیت اتصال تأثیر دارند.

یک کابلشوی بسیار ارزان و نازک ممکن است ظاهراً با یک کابلشوی حرفه‌ای تفاوت زیادی نداشته باشد، اما در جریان‌های بالا عملکرد آن می‌تواند کاملاً متفاوت باشد.

کابلشو مسی بهتر است یا مسی قلع‌اندود؟

در شرایط عادی هر دو می‌توانند عملکرد مناسبی داشته باشند، اما کابلشو مسی قلع‌اندود مزیت مهمی در برابر اکسیداسیون و خوردگی سطحی دارد.

بنابراین اگر قیمت برای پروژه اهمیت ثانویه داشته باشد و محیط نصب مرطوب، صنعتی یا مستعد خوردگی باشد، کابلشو مسی قلع‌اندود با کیفیت مناسب معمولاً انتخاب بهتری است.

چگونه سایز کابلشو را انتخاب کنیم؟

انتخاب کابلشو باید حداقل بر اساس سه عامل انجام شود:

۱. سطح مقطع کابل

مثلاً اگر کابل 25 میلی‌متر مربع باشد، باید کابلشوی مناسب کابل 25 انتخاب شود.

۲. قطر پیچ یا محل اتصال

کابلشوها با سوراخ‌های مختلف تولید می‌شوند؛ مانند M6، M8، M10 و M12.

بنابراین ممکن است دو کابلشوی 25 میلی‌متر مربع وجود داشته باشد که یکی برای پیچ M8 و دیگری برای پیچ M10 طراحی شده باشد.

۳. نوع هادی

باید مشخص باشد کابل از نوع:

• مسی
• آلومینیومی
• افشان
• نیمه‌افشان
• مفتولی

است.

انتخاب کابلشو بدون توجه به نوع هادی می‌تواند باعث اتصال نامناسب شود.

جدول راهنمای تقریبی انتخاب کابلشو

این جدول صرفاً راهنمای انتخاب اولیه است و در پروژه‌های صنعتی باید مشخصات فنی کابلشو، نوع کابل و ابزار پرس نیز بررسی شود.

کابلشو را چگونه پرس کنیم؟

پرس کردن کابلشو یکی از مهم‌ترین مراحل ایجاد اتصال مطمئن است.

مراحل کلی عبارت‌اند از:

1. ابتدا کابل را به اندازه مناسب لخت کنید.
2. عایق را بیش از حد لازم جدا نکنید.
3. هادی را داخل لوله کابلشو قرار دهید.
4. کابلشو را با قالب مناسب داخل ابزار پرس قرار دهید.
5. پرس را طبق دستورالعمل سازنده انجام دهید.
6. اتصال را از نظر مکانیکی بررسی کنید.
7. در صورت نیاز از روکش حرارتی مناسب استفاده کنید.

برای کابلشوهای قدرت، استفاده از پرس هیدرولیک و قالب متناسب با کابلشو اهمیت زیادی دارد.

فشار دادن کابلشو با ابزار نامناسب یا ضربه زدن به آن با چکش، جایگزین مناسبی برای پرس استاندارد نیست.

چند بار باید کابلشو را پرس کرد؟

تعداد پرس‌ها به نوع کابلشو، سطح مقطع، استاندارد تولیدکننده و ابزار پرس بستگی دارد.

بنابراین نمی‌توان یک عدد ثابت برای همه کابلشوها تعیین کرد.

در کابلشوهای حرفه‌ای، معمولاً روی بدنه یا بسته‌بندی اطلاعاتی درباره محدوده کابل و روش پرس وجود دارد. بهترین کار این است که دقیقاً مطابق دستورالعمل سازنده عمل شود.

اشتباهات رایج هنگام نصب کابلشو و سرسیم

انتخاب سایز اشتباه

استفاده از کابلشوی بزرگ‌تر برای کابل کوچک می‌تواند باعث اتصال نامطمئن شود.

پرس با قالب نامناسب

قالب پرس باید با نوع و سایز کابلشو سازگار باشد.

لخت کردن بیش از حد کابل

قسمت لخت‌شده نباید بیش از اندازه باشد؛ زیرا می‌تواند باعث کاهش ایمنی و تماس ناخواسته هادی با قسمت‌های دیگر شود.

استفاده از کابلشوی مسی معمولی روی کابل آلومینیومی

برای چنین شرایطی باید از کابلشوی مناسب آلومینیوم یا بیمتال استفاده شود.

شل بستن پیچ

اتصال شل باعث افزایش مقاومت تماس و در نتیجه تولید حرارت می‌شود.

بیش از حد سفت کردن پیچ

سفت کردن بیش از حد نیز می‌تواند به کابلشو، شینه یا ترمینال آسیب برساند. در تجهیزات حساس باید گشتاور توصیه‌شده سازنده رعایت شود.

بهترین برندهای کابلشو و سرسیم

در انتخاب برند، بهتر است به جای توجه صرف به نام تجاری، مشخصات فنی، استاندارد، جنس، کیفیت پرس‌پذیری و اصالت کالا بررسی شود.

کلوته؛ یکی از شناخته‌شده‌ترین کابلشوهای بازار ایران

کابلشو کلوته از شناخته‌شده‌ترین نام‌ها در بازار ایران است و به‌خصوص در کابلشوهای مسی مورد توجه برق‌کاران و فعالان بازار قرار دارد. منابع بازار ایران کلوته را در میان برندهای مطرح کابلشو معرفی کرده‌اند و برای محصولات آن خلوص بالای مس ذکر شده است.

از برندهای شناخته‌شده جهانی در زمینه اتصالات الکتریکی می‌توان به موارد زیر اشاره کرد:

Phoenix Contact

Phoenix Contact یکی از برندهای شناخته‌شده در حوزه ترمینال‌ها، اتصالات و تجهیزات صنعتی است و محصولات متنوعی برای سیم‌کشی و اتصال الکتریکی ارائه می‌کند.

Weidmüller

Weidmüller از تولیدکنندگان معتبر تجهیزات اتصال و سرسیم و ابزارهای مربوط به سیم‌کشی صنعتی است.

WAGO

WAGO بیشتر به خاطر سیستم‌های اتصال و ترمینال‌های خود شناخته می‌شود و محصولات متنوعی برای سیم‌کشی صنعتی و اتوماسیون دارد.

TE Connectivity

TE Connectivity یکی از تولیدکنندگان بزرگ تجهیزات اتصال الکتریکی و کانکتورها در جهان است و طیف گسترده‌ای از محصولات اتصال و ترمینیشن ارائه می‌کند.

Klauke

Klauke در زمینه کابلشو، اتصالات کابل و ابزارهای پرس تخصص زیادی دارد و در پروژه‌های حرفه‌ای شناخته شده است.

Cembre

Cembre نیز یکی از برندهای شناخته‌شده در زمینه کابلشو، اتصالات کابل، ترمینال‌ها و ابزارهای پرس است.

در بازار ایران چه چیزی را هنگام خرید بررسی کنیم؟

در بازار ایران ممکن است کابلشو و سرسیم‌های متنوعی با کیفیت‌های متفاوت عرضه شوند. بنابراین صرفاً خرید بر اساس ظاهر یا قیمت پایین توصیه نمی‌شود.

هنگام خرید بهتر است این موارد را بررسی کنید:

• جنس واقعی قطعه
• ضخامت بدنه
• کیفیت آبکاری
• سطح مقطع قابل پشتیبانی
• قطر سوراخ کابلشو
• استاندارد یا مشخصات فنی
• کیفیت بسته‌بندی
• اصالت برند
• سازگاری با ابزار پرس
• مناسب بودن برای مس یا آلومینیوم

در پروژه‌های حساس، انتخاب یک کابلشوی استاندارد و باکیفیت می‌تواند بسیار مهم‌تر از اختلاف قیمت جزئی آن باشد.

جمع‌بندی

کابلشو و سرسیم اگرچه قطعات کوچکی در یک سیستم برق هستند، اما کیفیت آن‌ها مستقیماً روی ایمنی، دوام و کیفیت اتصال الکتریکی تأثیر می‌گذارد.

برای کابل‌های مسی، کابلشوهای مسی و به‌خصوص مسی قلع‌اندود از گزینه‌های مناسب هستند. برای کابل‌های آلومینیومی باید از کابلشو آلومینیومی مناسب یا کابلشو بیمتال استفاده شود و برای اتصال سیم‌های افشان به ترمینال‌ها نیز وایرشو انتخاب بسیار کاربردی است.

در نهایت، بهترین کابلشو لزوماً گران‌ترین مدل نیست؛ بلکه کابلی که از نظر جنس، سطح مقطع، نوع هادی، قطر پیچ، استاندارد و روش پرس با کاربرد موردنظر سازگار باشد، انتخاب صحیح‌تری است.

برای مدارهای قدرت و پروژه‌های صنعتی نیز بهتر است علاوه بر انتخاب کابلشو مناسب، روش پرس، گشتاور بستن اتصالات و شرایط محیطی نصب نیز مطابق مشخصات سازنده و استاندارد مربوطه رعایت شود.
