امپدانس الکتریکی (Impedance) در برق: تعریف، تفاوت با مقاومت و محاسبه

در سیستم‌های الکتریکی، وقتی که در مورد جریان، ولتاژ و سایر ویژگی‌های الکتریکی صحبت می‌کنیم، ممکن است با مفهومی به نام امپدانس الکتریکی (Impedance) روبه‌رو شویم. امپدانس یکی از ویژگی‌های کلیدی در مدارهای الکتریکی است که به ترکیب مقاومت و خواص واکنشی اجزای مختلف مانند سلف و خازن اشاره دارد. در این مقاله، به‌طور کامل مفهوم امپدانس، تفاوت آن با مقاومت، فرمول‌های مورد استفاده و نحوه محاسبه آن را بررسی خواهیم کرد.

تعریف امپدانس الکتریکی

امپدانس الکتریکی (Impedance) به طور کلی میزان مقاومت و مقاومت واکنشی یک مدار در برابر جریان الکتریکی را بیان می‌کند. این پارامتر در مدارهای جریان متناوب (AC) بسیار مهم است، چرا که در این نوع مدارها، علاوه بر مقاومت، اثرات سلف (Inductance) و خازن (Capacitance) نیز بر جریان تأثیر می‌گذارند. امپدانس به‌طور کلی شامل دو بخش اصلی است:

1. مقاومت (Resistance): که در برابر جریان مستقیم (DC) تأثیرگذار است.
2. مقاومت واکنشی (Reactance): که ناشی از سلف‌ها و خازن‌ها بوده و به تغییرات فرکانسی جریان و ولتاژ پاسخ می‌دهد.

تفاوت امپدانس با مقاومت

برای درک بهتر امپدانس، لازم است که تفاوت آن با مقاومت (Resistance) را روشن کنیم:

• مقاومت: مقاومتی است که در برابر جریان مستقیم (DC) یا ثابت تأثیر می‌گذارد و تغییرات فرکانسی را در نظر نمی‌گیرد. واحد اندازه‌گیری آن اهم (Ohm) است.
• امپدانس: برخلاف مقاومت، امپدانس در مدارهای جریان متناوب (AC) به تأثیرات فرکانسی و خصوصیات اجزای واکنشی (سلف و خازن) نیز بستگی دارد. به عبارت دیگر، امپدانس به مجموع مقاومت و واکنش‌های ناشی از سلف و خازن‌ها گفته می‌شود.

فرمول‌های امپدانس

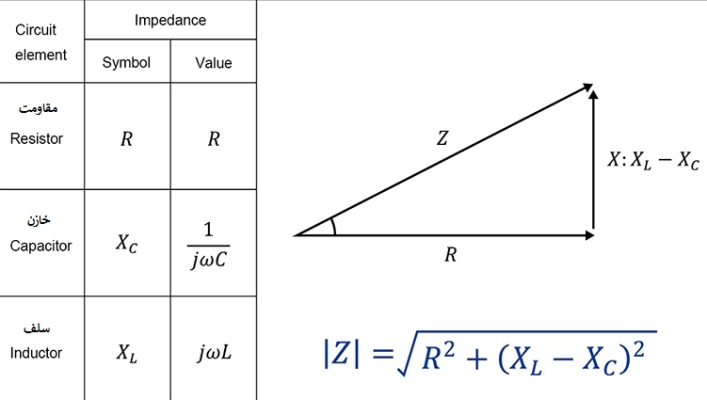

امپدانس به صورت یک عدد مختلط (Complex Number) نمایش داده می‌شود و می‌تواند به شکل زیر بیان شود:

$$Z = R + jX$$

که در این فرمول:

• $Z$ امپدانس است.
• $R$ مقاومت (Resistance) است.
• $j$ واحد موهومی است (معادل $\sqrt{-1}$).
• $X$ مقاومت واکنشی است.

مقاومت واکنشی خود به دو بخش تقسیم می‌شود:

• سلفی (Inductive Reactance) که با $X_L$ نمایش داده می‌شود و فرمول آن به شکل زیر است:

  $$X_L = 2 \pi f L$$که در آن:

  • $f$ فرکانس جریان (هرتز) است.
  • $L$ اندوکتانس (سلف) است.
• خازنی (Capacitive Reactance) که با $X_C$ نمایش داده می‌شود و فرمول آن به شکل زیر است:

  $$X_C = \frac{1}{2 \pi f C}$$که در آن:

  • $f$ فرکانس جریان (هرتز) است.
  • $C$ ظرفیت (خازن) است.

امپدانس در مدارهای سری و موازی

امپدانس در مدارهای مختلف به شکل‌های متفاوتی محاسبه می‌شود:

• مدار سری: در مدارهای سری، امپدانس کل برابر با جمع امپدانس‌های اجزای مختلف است:

  $$Z_{total} = Z_1 + Z_2 + Z_3 + \dots$$

• مدار موازی: در مدارهای موازی، امپدانس کل به‌صورت معکوس جمع معکوس امپدانس‌ها محاسبه می‌شود:

  $$\frac{1}{Z_{total}} = \frac{1}{Z_1} + \frac{1}{Z_2} + \frac{1}{Z_3} + \dots$$

ویژگی‌های امپدانس

• مقدار امپدانس: مقادیر مقاومت و مقاومت واکنشی به طور جداگانه به حساب آمده و مجموع آن‌ها به‌طور یکجا در امپدانس بیان می‌شود.
• زاویه فاز: زاویه‌ای که بین جریان و ولتاژ در مدار AC ایجاد می‌شود، به نام زاویه فاز شناخته می‌شود و از آن برای مشخص کردن رابطه بین ولتاژ و جریان استفاده می‌شود.

  $$\theta = \tan^{-1} \left( \frac{X}{R} \right)$$که در آن:

  • $\theta$ زاویه فاز است.
  • $X$ مقاومت واکنشی است.
  • $R$ مقاومت است.

امپدانس الکتریکی در مدارهای جریان متناوب (AC) و سیستم‌های الکتریکی مختلف کاربردهای زیادی دارد. در اینجا به برخی از مهم‌ترین کاربردهای امپدانس اشاره می‌کنم:

1. مدارهای رادیویی و مخابراتی

در سیستم‌های رادیویی، تلویزیونی و مخابراتی، امپدانس الکتریکی نقش مهمی ایفا می‌کند. تطابق امپدانس (Impedance Matching) بین منابع سیگنال (مانند آنتن‌ها و فرستنده‌ها) و بار (مانند گیرنده‌ها یا آنتن‌ها) برای جلوگیری از بازتاب سیگنال و کاهش تلفات بسیار حیاتی است. در این کاربرد، امپدانس باید به‌طور دقیقی با امپدانس بار تطابق پیدا کند.

2. مدارهای تقویت‌کننده (Amplifier Circuits)

در تقویت‌کننده‌ها، به ویژه در تقویت‌کننده‌های صدا و ویدئو، تطابق امپدانس بین ورودی و خروجی برای بهینه‌سازی عملکرد و جلوگیری از تلفات سیگنال ضروری است. به‌عنوان مثال، در یک سیستم صوتی، اگر امپدانس اسپیکر و تقویت‌کننده به درستی مطابقت نداشته باشد، ممکن است صدای ضعیف‌تری داشته باشیم یا حتی تقویت‌کننده آسیب ببیند.

3. طراحی و تحلیل مدارهای الکتریکی AC

امپدانس به‌طور گسترده در تحلیل و طراحی مدارهای جریان متناوب (AC)، از جمله فیلترها، مدارهای فرکانس پایین، و مدارهای LC (سلف و خازن) استفاده می‌شود. در این مدارها، امپدانس به‌عنوان یک ابزار کلیدی برای تحلیل رفتار الکتریکی و انتخاب اجزای مناسب مانند سلف و خازن استفاده می‌شود.

4. سیستم‌های توان الکتریکی

در سیستم‌های توزیع و انتقال انرژی الکتریکی، امپدانس نقش مهمی در تعیین نحوه توزیع انرژی و تحلیل عملکرد سیستم‌های الکتریکی دارد. امپدانس در این سیستم‌ها می‌تواند بر افت ولتاژ و جریان در خطوط انتقال تاثیر بگذارد.

5. مدارهای فیلتر

در طراحی مدارهای فیلتر، امپدانس می‌تواند برای انتخاب قطعات مناسب (مثل سلف، خازن و مقاومت) استفاده شود تا محدوده فرکانسی خاصی را عبور داده یا مسدود کند. فیلترها می‌توانند در سیستم‌های صوتی، ارتباطات، و حتی در تأسیسات پزشکی کاربرد داشته باشند.

6. مدارهای نوسانگر (Oscillator Circuits)

در مدارهای نوسانگر که برای تولید سیگنال‌های فرکانسی خاص طراحی می‌شوند، امپدانس اجزای مدار (سلف، خازن و مقاومت) باید به‌طور دقیق تنظیم شود تا فرکانس نوسان پایدار و دقیقی تولید کند.

7. محاسبات مربوط به سلف و خازن

در مدارهای پیچیده AC که شامل اجزای سلف (Inductors) و خازن (Capacitors) هستند، محاسبه امپدانس به‌منظور تعیین اثرات الکتریکی این اجزا ضروری است. برای مثال، در مدارهای رزونانس که سلف و خازن در کنار هم عمل می‌کنند، امپدانس نقش مهمی در تنظیم فرکانس رزونانس و برقراری تعادل انرژی دارد.

8. توسعه سیستم‌های صوتی

در سیستم‌های صوتی، امپدانس اسپیکرها و تقویت‌کننده‌ها باید به‌طور دقیق تنظیم شوند تا بیشترین کارایی را داشته باشند. امپدانس اسپیکر باید با خروجی تقویت‌کننده تطابق داشته باشد تا انرژی به‌طور مؤثر انتقال یابد و صدای مطلوبی ایجاد شود.

9. اندازه‌گیری‌های آزمایشگاهی

در آزمایشگاه‌های الکتریکی، امپدانس برای بررسی و تحلیل رفتار اجزای مختلف مدارها (مثل سلف‌ها، خازن‌ها، و مقاومت‌ها) به‌کار می‌رود. از آنجا که امپدانس الکتریکی یک مفهوم پایه‌ای در فیزیک و مهندسی برق است، بسیاری از آزمایش‌های مربوط به مدارهای AC بر اساس آن انجام می‌شود.

10. سیستم‌های انرژی خورشیدی و باتری

در سیستم‌های انرژی خورشیدی و باتری‌های ذخیره‌سازی انرژی، امپدانس الکتریکی برای مدیریت جریان و ولتاژ استفاده می‌شود. در این سیستم‌ها، امپدانس می‌تواند بر کارایی سیستم تاثیر گذاشته و باید در طراحی و راه‌اندازی به‌طور دقیق مورد توجه قرار گیرد.

---

نکات کلیدی در استفاده از امپدانس:

• تطابق امپدانس: در بسیاری از سیستم‌ها، تطابق امپدانس بین اجزای مختلف برای بهینه‌سازی انتقال انرژی و جلوگیری از بازتاب سیگنال و تلفات ضروری است.

• مدارهای AC: امپدانس بیشتر در مدارهای AC و نوسانات الکتریکی کاربرد دارد. در مدارهای DC فقط مقاومت مهم است و امپدانس نقش چندانی ندارد.

• تحلیل فرکانسی: امپدانس برای تحلیل رفتار مدارها در فرکانس‌های مختلف به‌ویژه در طراحی فیلترها و سیستم‌های رزونانس استفاده می‌شود.

نحوه محاسبه امپدانس

برای محاسبه امپدانس یک مدار، ابتدا باید مقاومت و مقاومت واکنشی آن را محاسبه کنید. سپس با استفاده از فرمول‌های ذکرشده، می‌توانید امپدانس کل مدار را محاسبه کنید.

نتیجه‌گیری

امپدانس الکتریکی یکی از مفاهیم کلیدی در مدارهای جریان متناوب است که به میزان مقاومت و واکنش اجزای مختلف مدار در برابر جریان الکتریکی اشاره دارد. امپدانس به ترکیب مقاومت و مقاومت واکنشی (سلف و خازن) تقسیم می‌شود و می‌تواند به‌طور مستقیم بر عملکرد مدارهای AC تأثیر بگذارد. تفاوت امپدانس با مقاومت در این است که امپدانس علاوه بر مقاومت، شامل اثرات واکنشی نیز می‌شود که وابسته به فرکانس است.

سوالات متداول

در ادامه چند سوال متداول در خصوص امپدانس الکتریکی که ممکن است در مطالعه یا کار با مدارهای الکتریکی پیش بیاید، آورده شده است:

1. امپدانس چیست؟

پاسخ: امپدانس (Impedance) به مجموع مقاومت و مقاومت واکنشی یک مدار گفته می‌شود که در برابر جریان متناوب (AC) اثر می‌گذارد. امپدانس به صورت عدد مختلط نمایش داده می‌شود و شامل بخش مقاومتی (Resistance) و بخش واکنشی (Reactance) است.

2. چه تفاوتی بین مقاومت و امپدانس وجود دارد؟

پاسخ: مقاومت تنها در برابر جریان مستقیم (DC) تاثیرگذار است و تنها به ویژگی‌های مقاومتی مواد بستگی دارد. در حالی که امپدانس در مدارهای AC به ترکیب مقاومت و واکنش اجزای سلف و خازن بستگی دارد و تغییرات فرکانسی را در نظر می‌گیرد.

3. فرمول محاسبه امپدانس چیست؟

پاسخ: امپدانس به صورت یک عدد مختلط محاسبه می‌شود. فرمول کلی امپدانس به شکل زیر است:

$$Z = R + jX$$

که در آن:

• $Z$ امپدانس است.
• $R$ مقاومت (Resistance) است.
• $j$ واحد موهومی است.
• $X$ مقاومت واکنشی است که به سلف و خازن بستگی دارد.

4. چگونه امپدانس در مدارهای سری و موازی محاسبه می‌شود؟

پاسخ:

• در مدارهای سری، امپدانس کل برابر با مجموع امپدانس‌های اجزای مختلف است:

  $$Z_{total} = Z_1 + Z_2 + Z_3 + \dots$$

• در مدارهای موازی، امپدانس کل به‌صورت معکوس جمع معکوس امپدانس‌ها محاسبه می‌شود:

  $$\frac{1}{Z_{total}} = \frac{1}{Z_1} + \frac{1}{Z_2} + \frac{1}{Z_3} + \dots$$

5. چگونه امپدانس یک خازن یا سلف را محاسبه می‌کنیم؟

پاسخ:

• سلف: مقاومت واکنشی سلف به شکل زیر محاسبه می‌شود:

  $$X_L = 2 \pi f L$$که در آن $f$ فرکانس و $L$ اندوکتانس است.

• خازن: مقاومت واکنشی خازن به شکل زیر محاسبه می‌شود:

  $$X_C = \frac{1}{2 \pi f C}$$که در آن $f$ فرکانس و $C$ ظرفیت است.

6. آیا امپدانس در مدارهای DC نیز تاثیر دارد؟

پاسخ: خیر، در مدارهای جریان مستقیم (DC)، تنها مقاومت (Resistance) تاثیرگذار است و امپدانس به دلیل نبود تغییرات فرکانسی برای این نوع مدارها اهمیتی ندارد. بنابراین، در DC، امپدانس معادل با مقاومت خواهد بود.

7. آیا امپدانس همیشه مقدار حقیقی است؟

پاسخ: خیر، امپدانس به‌طور کلی یک عدد مختلط است که شامل بخش حقیقی (مقاومت) و بخش موهومی (مقاومت واکنشی) می‌باشد. این بخش موهومی به دلیل اثرات سلف و خازن‌ها در مدارهای AC به وجود می‌آید.

8. چگونه زاویه فاز مربوط به امپدانس را محاسبه کنیم؟

پاسخ: زاویه فاز ($\theta$) نشان‌دهنده اختلاف زمانی بین جریان و ولتاژ است و با استفاده از فرمول زیر محاسبه می‌شود:

$$\theta = \tan^{-1} \left( \frac{X}{R} \right)$$

که در آن $X$ مقاومت واکنشی و $R$ مقاومت است.

9. چگونه می‌توان از امپدانس برای طراحی مدار استفاده کرد؟

پاسخ: برای طراحی مدارهای AC با استفاده از امپدانس، باید مقاومت و مقاومت واکنشی اجزای مختلف را محاسبه کرده و با استفاده از روابط مختلف (مثل سری و موازی) امپدانس کل مدار را تعیین کرد. سپس با توجه به امپدانس کل، می‌توان انتخاب کرد که چه نوع اجزای الکتریکی (سلف، خازن یا مقاومت) برای بهینه‌سازی عملکرد مدار مورد نیاز است.

10. چگونه امپدانس بر جریان و ولتاژ تاثیر می‌گذارد؟

پاسخ: امپدانس بر رابطه بین جریان و ولتاژ در مدار AC تاثیر می‌گذارد. در واقع، امپدانس میزان کاهش یا افزایش جریان را نسبت به ولتاژ اعمال‌شده مشخص می‌کند. هرچقدر امپدانس بیشتر باشد، جریان کمتری از مدار عبور می‌کند.

---

این سوالات می‌توانند به درک بهتر و بیشتر مفاهیم امپدانس الکتریکی و کاربردهای آن در مدارهای AC کمک کنند. اگر سوالات بیشتری دارید یا نیاز به توضیح بیشتر دارید، خوشحال می‌شوم پاسخ دهم!
