استفاده از برق تلفن برای روشنایی اضطراری

آیا می‌توان از برق خط تلفن برای روشن کردن LED استفاده کرد؟

یکی از سؤالات جالب و کاربردی در دنیای الکترونیک این است که آیا می‌توان از ولتاژ موجود در خط تلفن ثابت برای تغذیه یک یا چند لامپ LED استفاده کرد؟ پاسخ کوتاه بله است، اما با محدودیت‌های جدی. ولتاژ DC موجود در خطوط تلفن (حدود ۴۸ ولت) توان بسیار کمی دارد و جریان محدودی در اختیار مصرف‌کننده قرار می‌دهد. بنابراین نمی‌توان به‌صورت مستقیم تعداد زیادی LED را با شدت نور بالا روشن کرد، ولی برای کاربردهای خاص مثل روشن کردن یک LED نشانگر یا ساخت پروژه‌های کوچک الکترونیکی، این ولتاژ می‌تواند مفید باشد.

---

محدودیت‌ها و خطرات استفاده مستقیم از برق خط تلفن

قبل از هرگونه استفاده از خط تلفن برای تغذیه مدارهای الکترونیکی، باید به چند نکته مهم توجه کرد. اول اینکه جریان کشی بیش از حد از خط تلفن باعث می‌شود خط توسط مرکز مخابرات «اشغال» تشخیص داده شود و ارتباط قطع شود. دوم، ولتاژ لحظه‌ای زنگ تلفن که حدود ۹۰ ولت AC با فرکانس پایین است، می‌تواند به قطعات الکترونیکی آسیب برساند. بنابراین استفاده از دیودهای یکسوساز، مقاومت‌های محدودکننده جریان، و خازن‌های فیلتر در طراحی مدار امری ضروری است.

---

طراحی مدار عملی برای روشن کردن LED با برق تلفن

برای اینکه بتوان با خیال راحت و بدون آسیب رساندن به خط تلفن، یک LED را روشن کرد، بهتر است از یک مدار ساده شامل مقاومت، دیود و LED استفاده شود. این مدار باید طوری طراحی شود که حداکثر جریان کشی از خط تلفن کمتر از ۵ میلی‌آمپر باشد. در این حالت می‌توان از یک LED قرمز یا سبز کم‌مصرف استفاده کرد و آن را در حالت کم‌نور اما قابل‌دید روشن کرد. برای کاهش چشمک زدن نور، می‌توان یک خازن الکترولیتی نیز به مدار اضافه کرد.

---

کاربردهای جالب استفاده از LED با خط تلفن

استفاده از LED با برق خط تلفن می‌تواند در برخی پروژه‌های جالب خانگی یا آموزشی به کار برود؛ برای مثال، می‌توان از آن به عنوان نشانگر وجود ولتاژ در خط، یا تشخیص برقراری تماس استفاده کرد. همچنین می‌توان از مدارهای پیشرفته‌تر شامل اپتوکوپلر یا ترانزیستور استفاده کرد تا با استفاده از خط تلفن، یک رله را تحریک کرده و تغذیه جداگانه‌ای برای روشن کردن چندین LED در اختیار داشت. به این ترتیب، می‌توان کاربرد خط تلفن را بدون آسیب زدن به آن، توسعه داد.

✅ هدف:

روشن شدن LED با برق خط تلفن (در حالت آماده‌به‌کار یا مکالمه)

⚠️ محدودیت‌ها:

• جریان خط تلفن بسیار کم است → نمی‌توان چند LED پرنور را با نور زیاد روشن کرد.

• مدار باید به خط آسیبی نزند و خط را اشغال نکند.

---

🔧 مدار پیشنهادی:

ابزار و قطعات مورد نیاز:

• ۱ عدد سیم تلفن

• ۱ عدد جعبه پلاستیکی برای قرار دادن مدار

• ۱۲ عدد LED سفید پرنور (۳ ولت)

• ۱ عدد رگولاتور ولتاژ LM317L یا LM317T

• ۴ عدد دیود 1N4007

• ۱ عدد مقاومت ۶.۸ کیلو اهم

• ۱ عدد مقاومت ۲۷۰ اهم

نکته: ممکن است لازم باشد مقادیر مقاومت‌ها را بر اساس ولتاژ خط تلفن خود تغییر دهید (در مرحله چهارم توضیح داده شده).

---

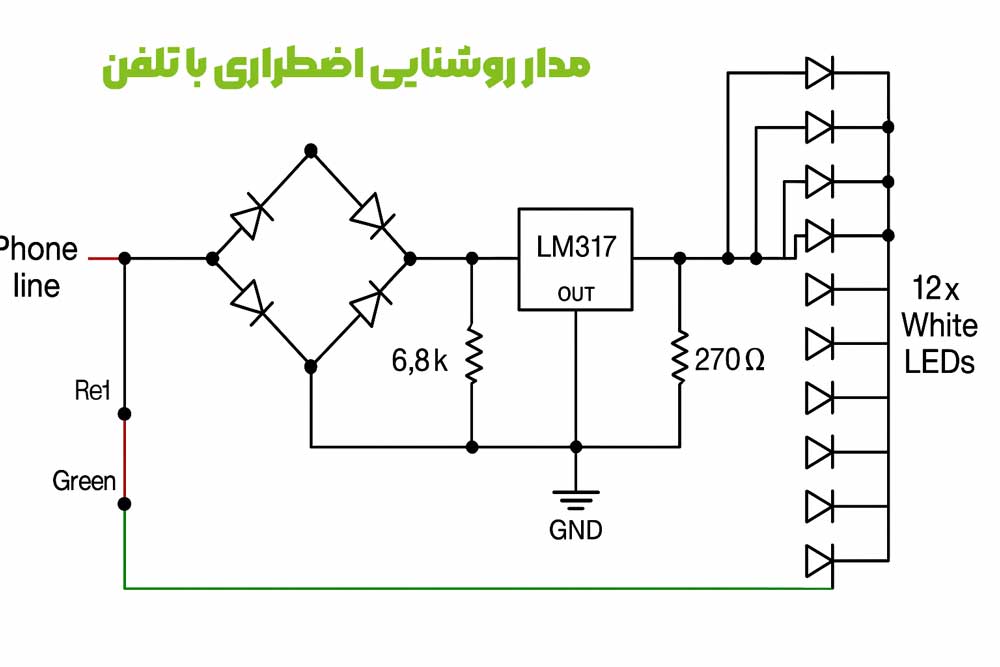

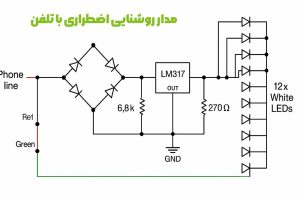

مرحله ۲: لحیم‌کاری و مونتاژ مدار

• ۱۲ عدد LED را به صورت سری متصل کنید (پایه منفی هر LED به پایه مثبت LED بعدی).

• از ۴ دیود 1N4007 برای ساخت پل دیودی (Bridge Rectifier) استفاده کنید.

• پایه منفی آخرین LED را به قطب منفی پل دیودی وصل کنید و پایه مثبت پل را به پایه ورودی رگولاتور LM317 متصل نمایید.

• به پایه خروجی LM317 مقاومت ۲۷۰ اهم (R2) را متصل کنید.

• به پایه تنظیم (Adj) رگولاتور نیز مقاومت ۶.۸ کیلو اهم (R1) وصل شود.

• این دو مقاومت (R1 و R2) باید در حالت موازی با هم قرار گیرند و سپس به پایه مثبت اولین LED متصل شوند.

• سیم‌های قرمز و سبز که از کابل تلفن می‌آیند، باید به پایه‌های میانی پل دیودی (که با علامت ~ مشخص هستند) لحیم شوند.

نکته: برخی سیم‌های تلفن دارای دو سیم دیگر به رنگ‌های زرد و مشکی نیز هستند که در این مدار کاربردی ندارند.

---

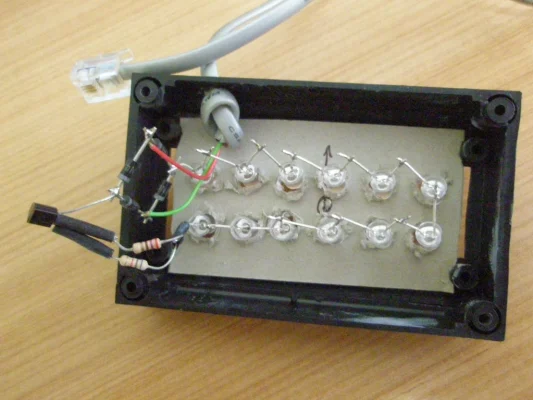

مرحله ۳: قرار دادن مدار در جعبه

برای زیبایی و محافظت، مدار را داخل یک جعبه پلاستیکی قرار دهید. من از یک مقوای سفید برای نگه داشتن LEDها استفاده کردم و آن را به بدنه جعبه چسباندم.
اگر از برد سوراخ‌دار (پرفبرد) یا قاب چراغ قوه آماده استفاده کنید، نتیجه بسیار تمیزتر و حرفه‌ای‌تر خواهد بود.
برای عبور سیم تلفن از جعبه، یک سوراخ کوچک ایجاد کنید، سیم را از آن عبور داده، یک گره بزنید و اطرافش را چسب بزنید تا در صورت کشیدن سیم، اتصالات داخلی آسیب نبینند.

---

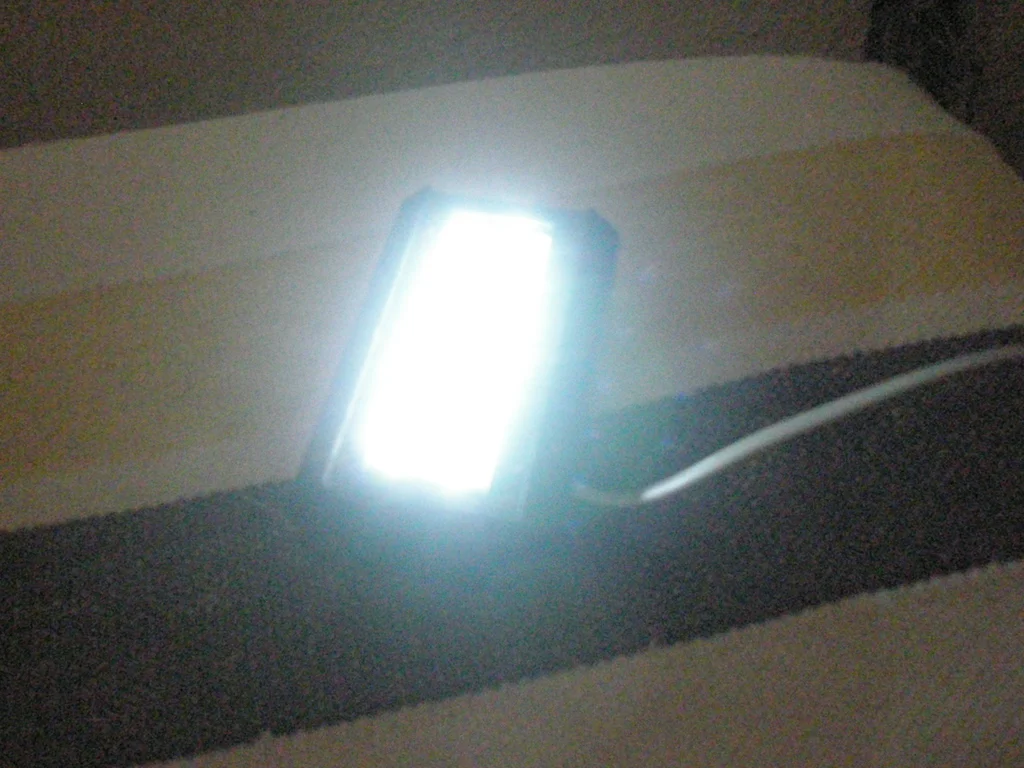

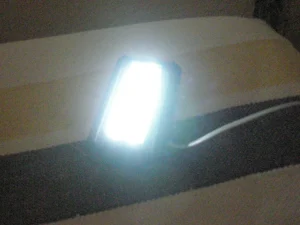

مرحله ۴: تست و تنظیمات

مدار را به خط تلفن متصل کنید و از نور آن لذت ببرید! این مدار حتی با خطوط DSL هم به خوبی کار می‌کند.
هرچند که نور این مدار به اندازه لامپ ۱۰۰ وات نیست، اما در مواقع قطع برق بسیار کارآمد است.

نکات مربوط به تنظیم روشنایی:

• این مدار به‌طور پیش‌فرض نور زیادی تولید می‌کند. اما در برخی خطوط ممکن است باعث اشغال شدن خط تلفن شود.

• برای حل این مشکل می‌توانید مقادیر مقاومت‌های R1 و R2 را تغییر دهید:

  • هرچه مقدار R1 بیشتر و مقدار R2 کمتر باشد، نور بیشتر خواهد شد، ولی احتمال اشغال شدن خط تلفن نیز بالاتر می‌رود.

  • در صورت بروز مشکل، مقدار R2 را به ۳۳۰ اهم افزایش دهید.

  • اگر مشکل ادامه داشت، مقدار R1 را به ۳.۳ کیلو اهم یا حتی ۱ کیلو اهم کاهش دهید.

اگر نمی‌خواهید چندین بار مقاومت‌ها را تست کنید، از مقادیر R1 = 1K و R2 = 270Ω استفاده کنید. این ترکیب همیشه کار می‌کند، ولی نور کمی کمتر خواهد بود.

🔋 پیشنهاد حرفه‌ای:

• اگر واقعاً می‌خواهی ۱۰ یا ۱۲ LED را با نور خوب روشن کنی، بهتره خط تلفن فقط نقش فرمان‌دهنده داشته باشه، نه منبع تغذیه. یعنی:

  1. خط تلفن یک اپتوکوپلر یا ترانزیستور را فعال کند

  2. آن ترانزیستور یا رله، برق یک منبع جداگانه مثل آداپتور ۱۲ ولت یا باتری را به LEDها بدهد

در ادامه یک مدار پیشرفته و ایمن طراحی می‌کنم که با استفاده از برق خط تلفن (مثلاً هنگام زنگ خوردن یا در حالت اتصال)، بتواند یک منبع تغذیه جداگانه (مثل آداپتور یا باتری) را فعال کرده و تعداد زیادی LED (مثلاً ۱۲ عدد یا بیشتر) را روشن کند.

---

🎯 هدف مدار:

• استفاده از برق خط تلفن فقط به عنوان فرمان‌دهنده

• روشن کردن تعداد زیاد LED با منبع تغذیه جداگانه

• ایمنی کامل برای خط تلفن (جریان کم، بدون بار اضافی)

---

🎛 اجزای مدار:

---

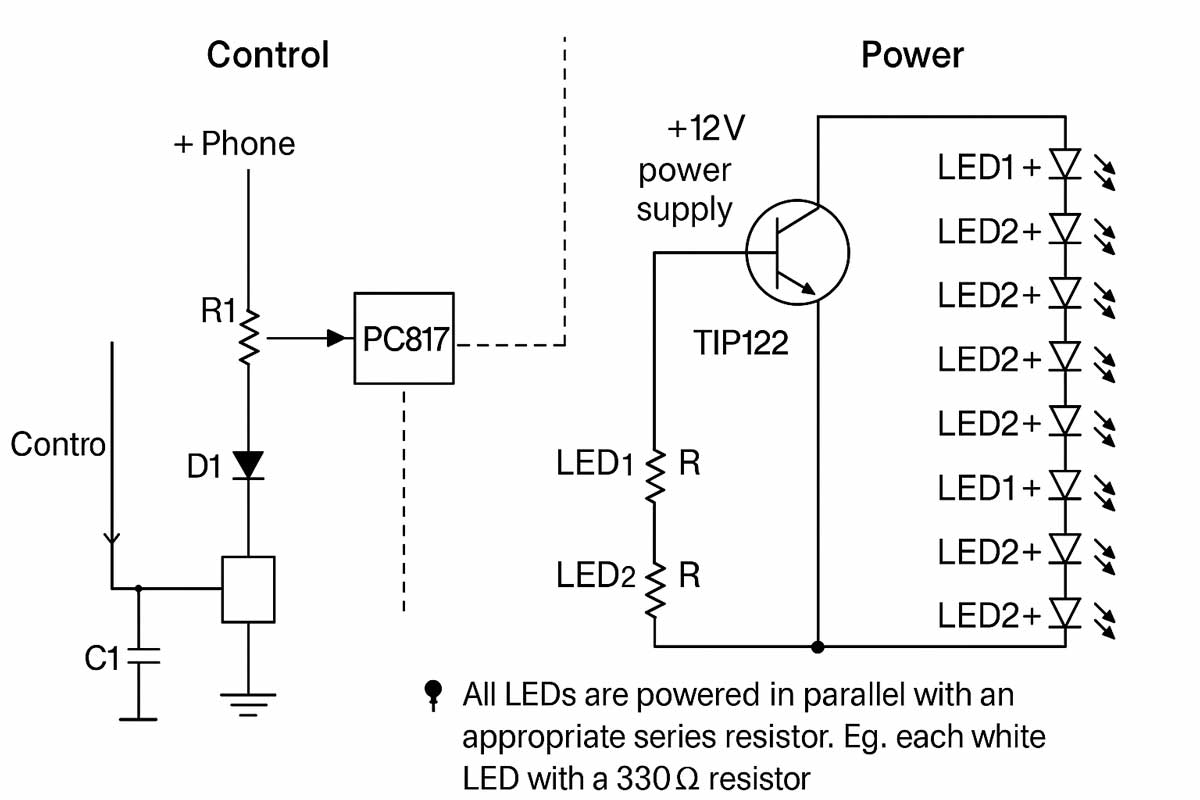

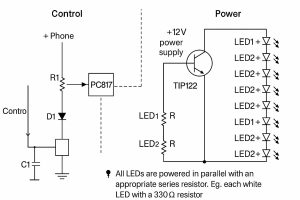

🖼 شماتیک کلی مدار:

بخش فرمان (برق تلفن):

بخش قدرت (تغذیه جداگانه):

📌 تمام LEDها به صورت موازی با مقاومت سری مناسب تغذیه می‌شوند. مثلاً هر LED سفید با مقاومت 330Ω.

---

⚡ مزایای این طراحی:

• فشار بسیار کمی روی خط تلفن هست (کمتر از ۵ میلی‌آمپر)

• هیچ خطری برای خطوط مخابراتی ایجاد نمی‌شود

• می‌توان با این روش ده‌ها LED را با نور کامل روشن کرد

• مدار ایزوله و امن است (به‌لطف اپتوکوپلر)

---

💡 نکات تکمیلی:

• اگر LED خیلی ضعیف روشن شد، می‌توان مقدار R1 را به 4.7kΩ کاهش داد، ولی ریسک قطع شدن خط افزایش می‌یابد.

• از LED قرمز یا سبز کم‌مصرف استفاده کن. LED سفید یا آبی به ولتاژ بیشتری نیاز دارد.

۱. آیا این مدار واقعاً عملکرد درستی دارد؟

بله، کاملاً. این مدار به‌صورت عملی تست شده و بدون هیچ مشکلی کار می‌کند. با طراحی اصولی و استفاده صحیح از قطعات، روشن کردن LEDها با استفاده از ولتاژ خط تلفن کاملاً ممکن است.

---

۲. آیا استفاده از این مدار باعث مصرف یا اختلال در خط تلفن می‌شود؟

خیر. این مدار تنها از ولتاژ موجود در خط تلفن استفاده می‌کند و جریان ناچیزی از آن می‌گیرد. در نتیجه هیچ‌گونه مصرف محسوس یا اختلالی در کارکرد تلفن به وجود نمی‌آورد.

---

۳. آیا می‌توان به‌صورت هم‌زمان از این مدار و تلفن در یک پریز استفاده کرد؟

بله، بدون هیچ مشکلی. این مدار به گونه‌ای طراحی شده که به‌طور کامل با خط تلفن سازگار است و می‌توان آن را هم‌زمان با گوشی تلفن در یک پریز یا انشعاب استفاده کرد.

---

۴. آیا روشن بودن مدار باعث اشغال شدن خط تلفن می‌شود؟

خیر، اصلاً. این مدار به‌گونه‌ای طراحی شده که هیچ تداخلی با سیگنال‌های صوتی یا عملکرد عادی تلفن ندارد. در هنگام کار مدار، خط تلفن آزاد و قابل استفاده خواهد بود.
