از کجا بفهمیم فیوز مینیاتوری پریده است؟ راهنمای تصویری

قطع ناگهانی برق یک اتاق، پریز یا بخشی از ساختمان همیشه به معنی خرابی سیم‌کشی یا قطعی برق شبکه نیست. در بسیاری از مواقع فیوز مینیاتوری (MCB) به دلیل اضافه‌بار یا اتصال کوتاه عمل کرده و مدار را قطع کرده است.

اما از کجا بفهمیم فیوز مینیاتوری پریده است؟ آیا فقط پایین بودن کلید به معنی پریدن فیوز است؟ و اگر فیوز را دوباره بالا بزنیم ولی دوباره قطع شود، چه کار باید کرد؟

در این مطلب به زبان ساده و کاربردی، روش تشخیص فیوز مینیاتوری قطع‌شده و اقدامات لازم بعد از آن را بررسی می‌کنیم.

فیوز مینیاتوری چیست؟

فیوز مینیاتوری یا MCB یک وسیله حفاظتی در تابلو برق است که هنگام بروز شرایط غیرعادی مانند اضافه‌بار یا اتصال کوتاه، مدار را به‌صورت خودکار قطع می‌کند.

هدف اصلی این کار جلوگیری از عبور جریان بیش از حد از سیم‌ها و تجهیزات و کاهش خطر آسیب تجهیزات، ذوب شدن عایق سیم‌ها و آتش‌سوزی است.

بنابراین وقتی فیوز مینیاتوری می‌پرد، در واقع یک سیستم حفاظتی وارد عمل شده است.

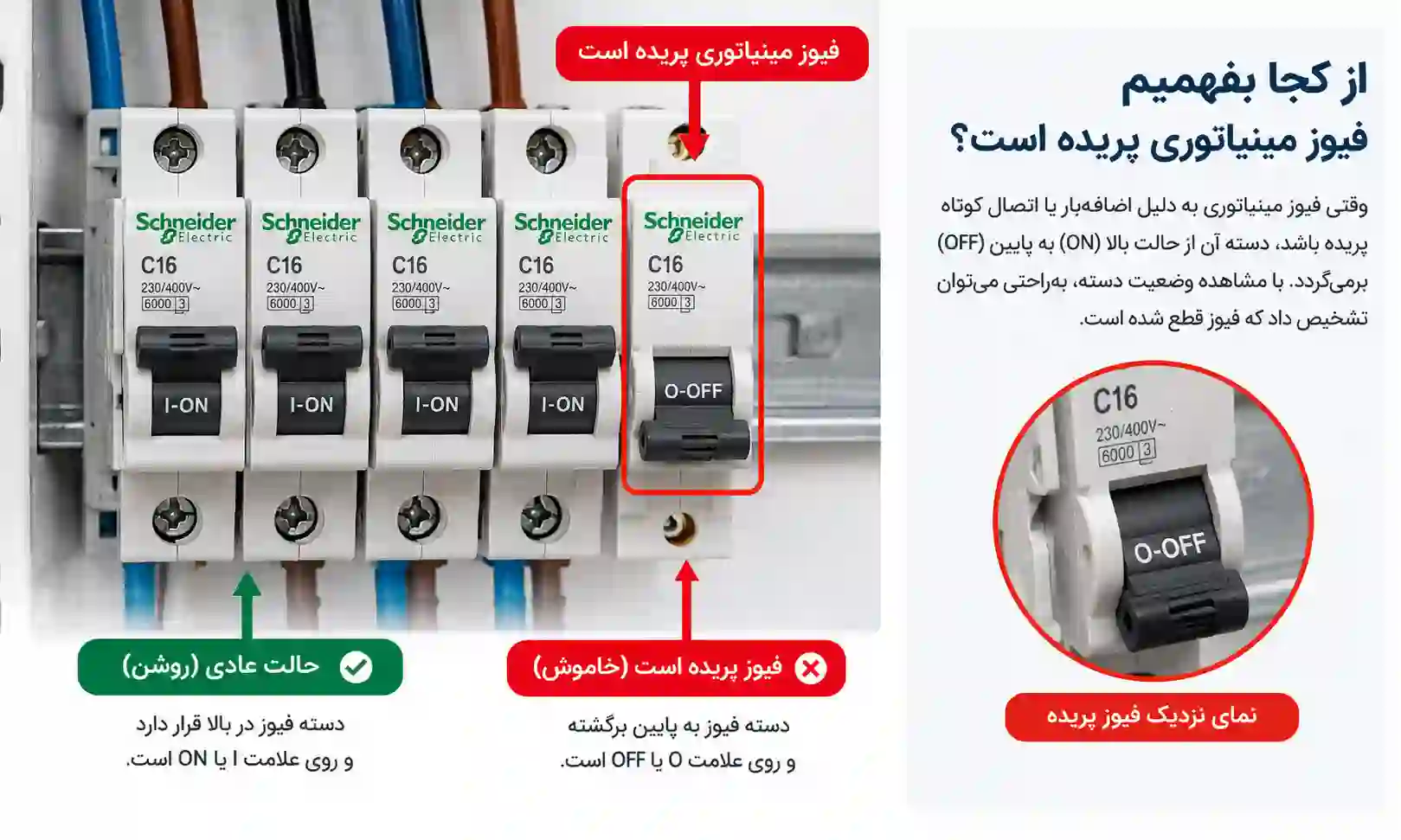

از کجا بفهمیم فیوز مینیاتوری پریده است؟

ساده‌ترین راه، بررسی وضعیت دسته فیوز در تابلو برق است.

در حالت عادی، دسته فیوز در وضعیت ON یا I قرار دارد و معمولاً در یک موقعیت مشخص و بالاتر قرار گرفته است.

وقتی فیوز در اثر اضافه‌بار یا اتصال کوتاه عمل می‌کند، دسته آن به وضعیت OFF یا O می‌رود یا ممکن است در بعضی مدل‌ها در یک وضعیت میانی قرار بگیرد.

اگر برق یک قسمت از ساختمان قطع شده اما سایر قسمت‌ها برق دارند، اولین جایی که باید بررسی شود تابلو برق و وضعیت فیوز مربوط به همان مدار است.

همیشه فیوز در موقعیت متصل شدن سهت تر در وضعیت روشن قرار میگیرد اما برای تبدیل به وضعیت خاموش شدن خیلی سریع تغییر جهت میدهد. بعبارتی برای اتصال فیوز نیروی بیشتری نیاز است اما برای قطع کردنش معمولا با نیروی کمتری قطع میشود.

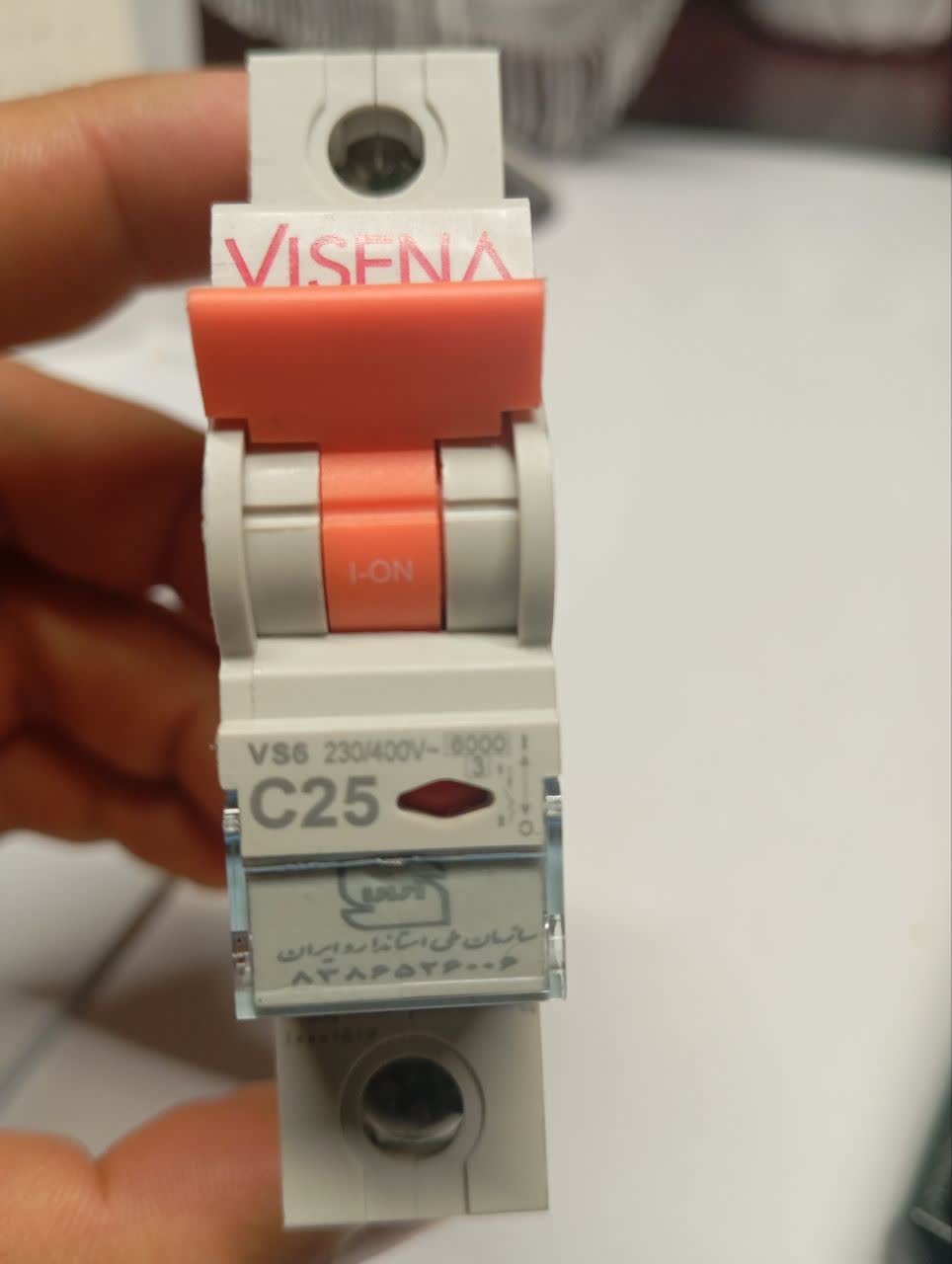

فیوز ویسنا در حالت وصل

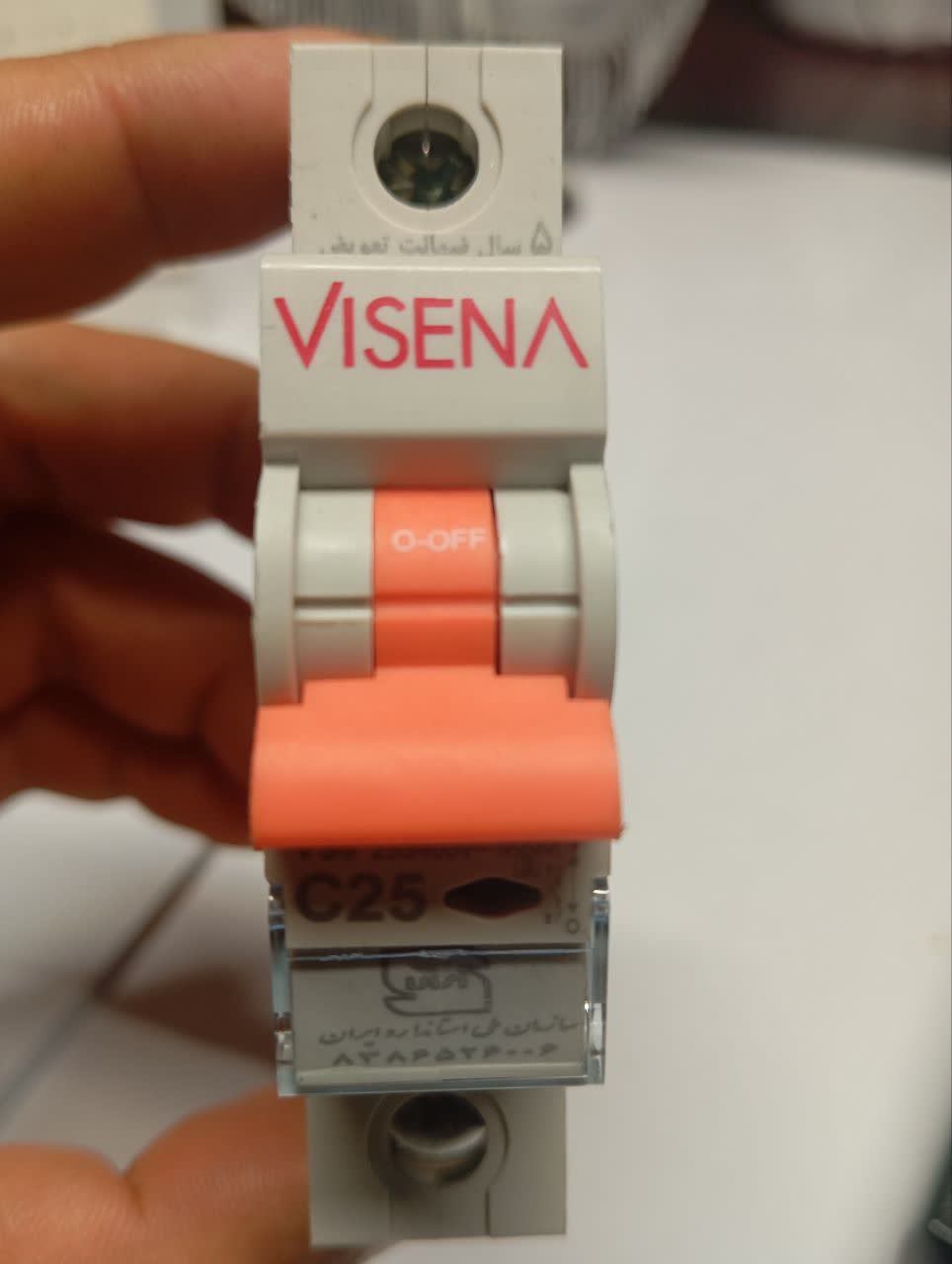

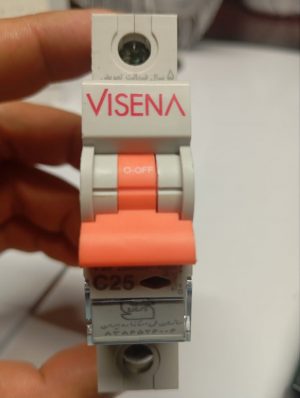

فیوز ویسنا در حالت قطع

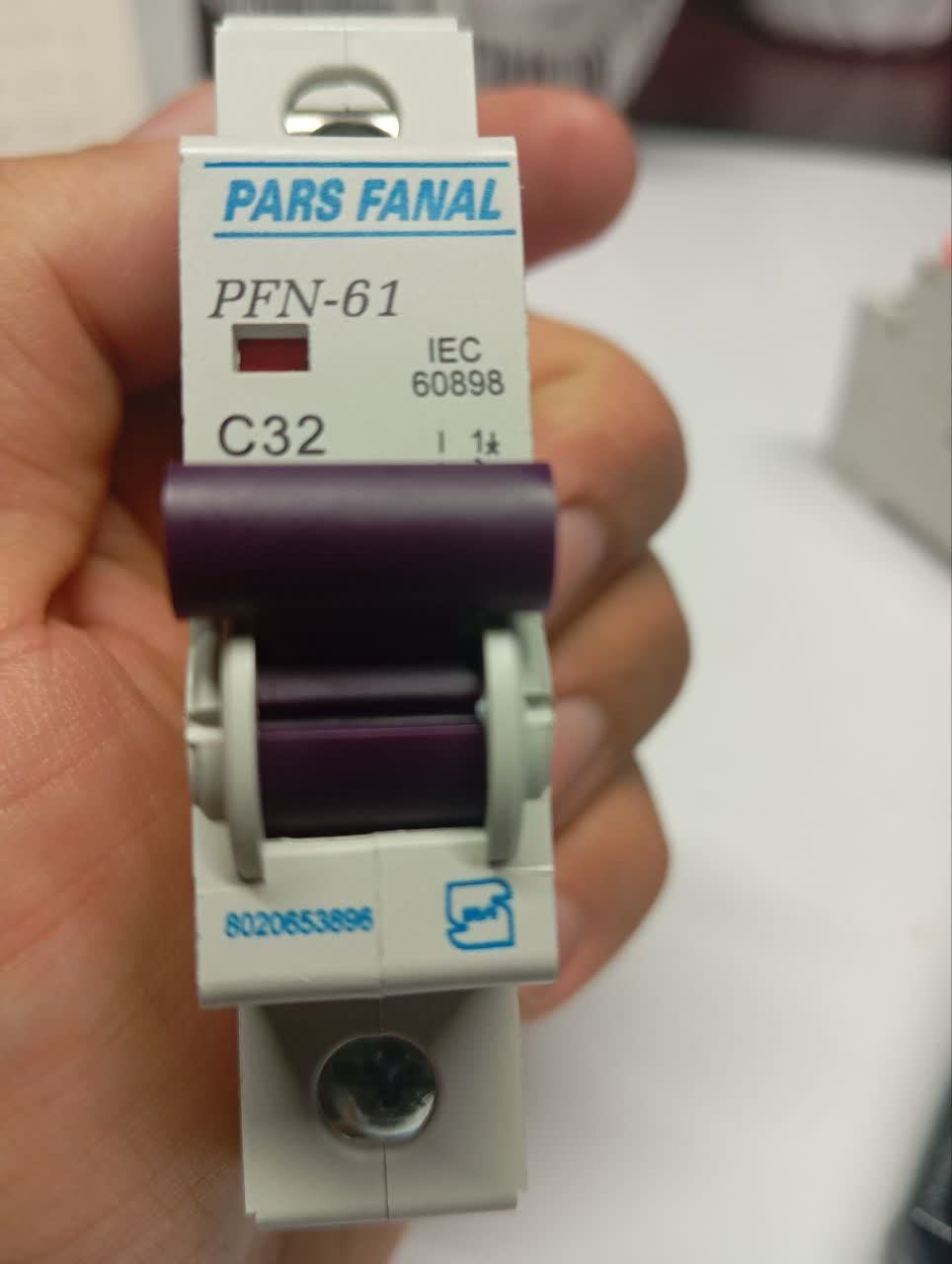

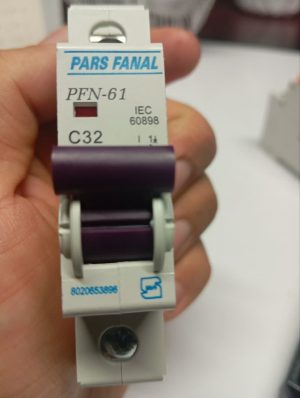

فیوز پارس فانال در حالت وصل

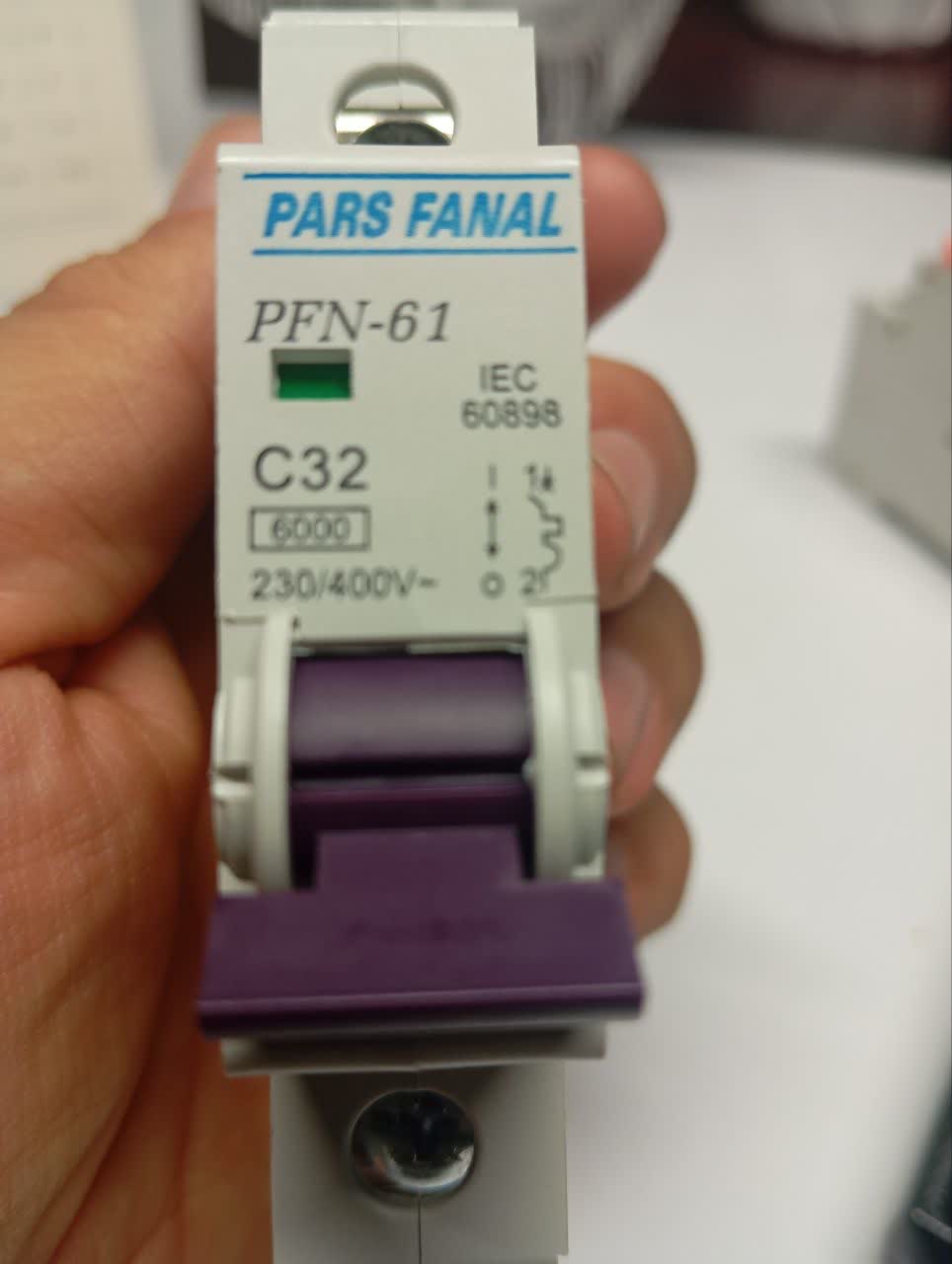

فیوز پارس فانال در حالت قطع

نشانه‌های رایج پریدن فیوز مینیاتوری

• برق یک اتاق یا چند پریز قطع شده است.
• سایر بخش‌های ساختمان همچنان برق دارند.
• دسته یکی از فیوزهای مینیاتوری پایین آمده است.
• روی فیوز علامت O یا OFF دیده می‌شود.
• ممکن است فیوز در وضعیت میانی قرار گرفته باشد.
• معمولاً بلافاصله قبل از قطع برق، وسیله پرمصرفی روشن شده یا چند وسیله هم‌زمان مورد استفاده قرار گرفته‌اند.

تفاوت فیوز سالم و فیوز پریده چیست؟

در فیوز مینیاتوری معمولاً وضعیت دسته کلید بهترین نشانه است.

فیوز روشن:

دسته در وضعیت I / ON قرار دارد و مدار وصل است.

فیوز قطع‌شده:

دسته در وضعیت O / OFF یا در برخی مدل‌ها در حالت تریپ قرار دارد و مدار قطع شده است.

نکته مهم این است که ظاهر و نحوه قرارگیری دسته در مدل‌های مختلف ممکن است کمی متفاوت باشد؛ بنابراین بهتر است علامت‌های روی خود فیوز را نیز بررسی کنید.

چرا فیوز مینیاتوری می‌پرد؟

پریدن فیوز معمولاً بی‌دلیل اتفاق نمی‌افتد. دو علت اصلی آن عبارت‌اند از:

۱. اضافه‌بار

وقتی جریان مصرفی یک مدار برای مدت مشخصی بیشتر از ظرفیت مجاز مدار شود، فیوز مینیاتوری می‌تواند عمل کند.

برای مثال فرض کنید چند وسیله پرمصرف مانند:

• بخاری برقی
• کتری برقی
• اتو
• مایکروویو
• سشوار

هم‌زمان به یک مدار متصل شوند.

اگر مجموع جریان مصرفی از ظرفیت مدار بیشتر شود، فیوز ممکن است قطع کند.

۲. اتصال کوتاه

اتصال کوتاه می‌تواند باعث ایجاد جریان بسیار زیادی در مدت بسیار کوتاه شود.

برای مثال تماس مستقیم یا تقریباً مستقیم هادی فاز و نول می‌تواند باعث افزایش شدید جریان شود. در این شرایط فیوز مینیاتوری برای حفاظت از مدار به‌سرعت عمل می‌کند.

اگر فیوز را بالا زدیم و دوباره پرید چه کنیم؟

این یکی از مهم‌ترین نکات ایمنی است.

اگر فیوز را دوباره روی حالت ON قرار دادید و بلافاصله یا پس از مدت کوتاهی دوباره قطع شد، نباید مرتب آن را بالا بزنید.

این وضعیت می‌تواند نشان‌دهنده وجود یک مشکل در مدار یا یکی از وسایل متصل به آن باشد.

در چنین شرایطی:

1. وسایل برقی متصل به مدار را خاموش کنید.
2. در صورت امکان، دوشاخه وسایل را از پریز خارج کنید.
3. فیوز را فقط یک بار مجدداً وصل کنید.
4. اگر فیوز دوباره قطع شد، از وصل کردن مکرر آن خودداری کنید.
5. مدار و تجهیزات باید توسط فرد متخصص بررسی شوند.

اگر فیوز با روشن کردن یک وسیله می‌پرد چه معنایی دارد؟

اگر فیوز در حالت عادی روشن می‌ماند اما به محض روشن کردن یک وسیله خاص قطع می‌شود، احتمال وجود مشکل در همان وسیله یا مدار مربوط به آن وجود دارد.

برای مثال اگر با روشن کردن یک بخاری برقی، فیوز بلافاصله قطع شود، می‌توان مواردی مانند خرابی وسیله، اتصال کوتاه، جریان بیش از ظرفیت مدار یا مشکل پریز و سیم‌کشی را بررسی کرد.

در این شرایط بهتر است وسیله مشکوک را دوباره به مدار متصل نکنید تا علت مشخص شود.

آیا پایین بودن فیوز همیشه به معنی سوختن آن است؟

خیر.

یکی از اشتباهات رایج این است که تصور کنیم وقتی فیوز مینیاتوری پایین می‌آید، خود فیوز سوخته است.

در بسیاری از موارد، فیوز کاملاً سالم است و به‌درستی عمل کرده است.

MCB برای این طراحی شده که در صورت اضافه‌بار یا اتصال کوتاه، مدار را قطع کند. پس قطع شدن فیوز به‌تنهایی به معنی خراب بودن فیوز نیست.

اگر پس از برطرف شدن مشکل، فیوز دوباره به‌درستی وصل شود و در شرایط عادی کار کند، احتمالاً خود کلید مشکل خاصی ندارد.

اگر فیوز در حالت وسط قرار گرفته باشد چه؟

در بعضی فیوزهای مینیاتوری، هنگام تریپ کردن دسته کلید دقیقاً روی OFF قرار نمی‌گیرد و ممکن است در یک موقعیت میانی قرار بگیرد.

در این حالت برای بازگرداندن آن معمولاً باید ابتدا دسته را کاملاً به سمت OFF برد و سپس به سمت ON برگرداند.

البته نحوه عملکرد مکانیزم در مدل‌های مختلف ممکن است متفاوت باشد و باید دستورالعمل سازنده مورد توجه قرار گیرد.

چگونه بفهمیم مشکل از فیوز است یا از برق ساختمان؟

اگر فقط یک قسمت از ساختمان برق ندارد، احتمال دارد فیوز همان مدار قطع شده باشد.

اما اگر کل ساختمان برق ندارد، موضوع می‌تواند مربوط به موارد دیگری مانند:

• قطع برق شبکه
• فیوز یا کلید اصلی
• کنتور
• تجهیزات حفاظتی بالادست
• مشکل در ورودی برق ساختمان

باشد.

بنابراین قبل از دستکاری تابلو برق، بررسی کنید که آیا همسایه‌ها یا سایر واحدها نیز برق دارند یا خیر.

آیا می‌توان فیوز مینیاتوری را چند بار پشت سر هم بالا زد؟

توصیه نمی‌شود.

اگر فیوز به دلیل یک خطای واقعی در مدار قطع کرده باشد، بالا زدن مکرر آن می‌تواند خطرناک باشد.

برای مثال اگر اتصال کوتاه در سیم‌کشی وجود داشته باشد، هر بار وصل کردن فیوز باعث عبور جریان خطا و تکرار وضعیت خطرناک می‌شود.

فیوزی که مرتب می‌پرد، باید علت‌یابی شود؛ نه اینکه صرفاً چند بار دوباره وصل شود.

آیا تعویض فیوز با آمپراژ بالاتر مشکل را حل می‌کند؟

خیر؛ این کار می‌تواند بسیار خطرناک باشد.

فرض کنید یک مدار با سیم و تجهیزات مناسب برای فیوز C16 طراحی شده است. جایگزین کردن آن با فیوز آمپراژ بالاتر بدون بررسی ظرفیت سیم‌کشی می‌تواند باعث شود در شرایط اضافه‌بار، جریان بیشتری از سیم عبور کند بدون اینکه حفاظت مدار در زمان مناسب عمل کند.

بنابراین:

فیوز را فقط برای اینکه دیگر نپرد، با آمپراژ بالاتر تعویض نکنید.

انتخاب جریان نامی فیوز باید متناسب با سطح مقطع سیم، نوع مدار، روش نصب، بار و الزامات طراحی سیستم برق باشد.

تفاوت پریدن فیوز مینیاتوری با سوختن فیوز چیست؟

در ساختمان‌های جدید معمولاً بیشتر با فیوزهای مینیاتوری سروکار داریم.

فیوز مینیاتوری مانند فیوزهای ذوب‌شونده قدیمی نیست که یک سیم یا المان داخل آن بسوزد و با تعویض آن مدار دوباره برقرار شود.

در MCB، مکانیزم حفاظتی کلید عمل می‌کند و مدار را قطع می‌کند. پس از برطرف شدن خطا، در شرایط مناسب می‌توان کلید را دوباره وصل کرد.

به همین دلیل عبارت «فیوز مینیاتوری پریده» در گفتار روزمره رایج است، اما از نظر فنی بهتر است بگوییم:

فیوز مینیاتوری تریپ کرده یا مدارش را قطع کرده است.

اگر فیوز بالا نمی‌ماند چه کنیم؟

اگر فیوز پس از وصل کردن بلافاصله دوباره قطع می‌شود، مشکل را جدی بگیرید.

علت می‌تواند یکی از موارد زیر باشد:

• اتصال کوتاه
• خرابی یکی از وسایل برقی
• اضافه‌بار شدید
• آسیب دیدن سیم یا کابل
• خرابی پریز یا اتصالات
• مشکل خود کلید مینیاتوری

در این شرایط بهتر است مدار توسط برقکار ماهر بررسی شود.

اگر بوی سوختگی، دود، جرقه، تغییر رنگ پریز یا تابلو، داغ شدن غیرعادی سیم یا صدای غیرعادی مشاهده می‌کنید، به مدار دست نزنید و ابتدا برق را در شرایط ایمن قطع کنید.

یک روش ساده برای پیدا کردن وسیله مشکل‌دار

اگر فیوز مربوط به یک مدار مشخص مرتب قطع می‌شود و احتمال می‌دهید یکی از وسایل باعث مشکل شده باشد، می‌توان با رعایت نکات ایمنی، وسایل متصل به آن مدار را از برق جدا کرد.

سپس در صورت امکان و نبود نشانه خطر، مدار را بررسی کنید.

اگر فیوز بدون وسایل متصل به مدار در حالت روشن باقی ماند، وسایل را یکی‌یکی به مدار برگردانید. اگر با اتصال یک وسیله مشخص، فیوز دوباره قطع شد، آن وسیله می‌تواند یکی از مظنون‌های اصلی باشد.

با این حال، اگر مشکل مربوط به سیم‌کشی، پریز یا خود تابلو باشد، باید از متخصص برق کمک گرفت.

نکته مهم درباره فیوزهای چندپل

در تابلوهای برق ممکن است از فیوزهای دوپل، سه‌پل یا تجهیزات حفاظتی دیگر استفاده شده باشد. در این موارد وضعیت قطع شدن ممکن است با فیوزهای تک‌پل متفاوت باشد.

بنابراین فقط به ظاهر دسته اکتفا نکنید و علامت‌های ON/OFF و مکانیزم همان مدل را بررسی کنید.

برای فهمیدن اینکه فیوز مینیاتوری پریده است یا نه، ابتدا تابلو برق را بررسی کنید. اگر دسته فیوز از وضعیت ON/I خارج شده و روی OFF/O یا وضعیت تریپ قرار گرفته باشد، احتمالاً فیوز عمل کرده و مدار را قطع کرده است.

مهم‌ترین علت‌های قطع شدن فیوز مینیاتوری اضافه‌بار و اتصال کوتاه هستند.

اگر فیوز فقط یک بار قطع شده و پس از برطرف شدن علت دوباره به‌درستی کار می‌کند، ممکن است عملکرد حفاظتی طبیعی داشته باشد. اما اگر مرتب می‌پرد، نباید آن را بارها و بارها وصل کرد یا برای جلوگیری از قطع شدن، فیوز با آمپراژ بالاتر نصب کرد.

پریدن مکرر فیوز یک علامت است، نه مشکل اصلی؛ علت آن باید پیدا و برطرف شود.
