آیا می توان موتور سه‌فاز با برق تک‌فاز راه اندازی کرد؟

در بسیاری از کارگاه‌ها، ساختمان‌ها و واحدهای صنعتی دسترسی به برق سه‌فاز وجود ندارد، اما دستگاه موردنظر به یک موتور سه‌فاز مجهز است. در این شرایط این سؤال مطرح می‌شود که آیا می‌توان موتور سه‌فاز را با برق تک‌فاز راه‌اندازی کرد؟

پاسخ کوتاه این است: بله، در بسیاری از موارد امکان‌پذیر است؛ اما موتور سه‌فاز را نمی‌توان به‌سادگی با اتصال مستقیم دو سیم برق تک‌فاز راه‌اندازی کرد. برای این کار باید از روش مناسب مانند اینورتر تک‌فاز به سه‌فاز، مدار خازنی یا در برخی کاربردها تجهیزات تبدیل فاز استفاده شود.

آیا موتور سه‌فاز با برق تک‌فاز کار می‌کند؟

موتورهای القایی سه‌فاز برای ایجاد میدان مغناطیسی دوار از سه جریان با اختلاف فاز مشخص استفاده می‌کنند. برق تک‌فاز به‌تنهایی چنین میدان دواری ایجاد نمی‌کند؛ بنابراین اگر یک موتور سه‌فاز معمولی را مستقیماً به برق ۲۲۰ ولت تک‌فاز متصل کنیم، موتور به شکل عادی راه‌اندازی نخواهد شد و اتصال نادرست می‌تواند باعث افزایش جریان، داغ شدن سیم‌پیچ‌ها و آسیب موتور شود.

برای استفاده از موتور سه‌فاز با برق تک‌فاز، باید شرایط لازم برای ایجاد میدان مناسب در موتور فراهم شود.

بهترین روش: استفاده از اینورتر تک‌فاز به سه‌فاز

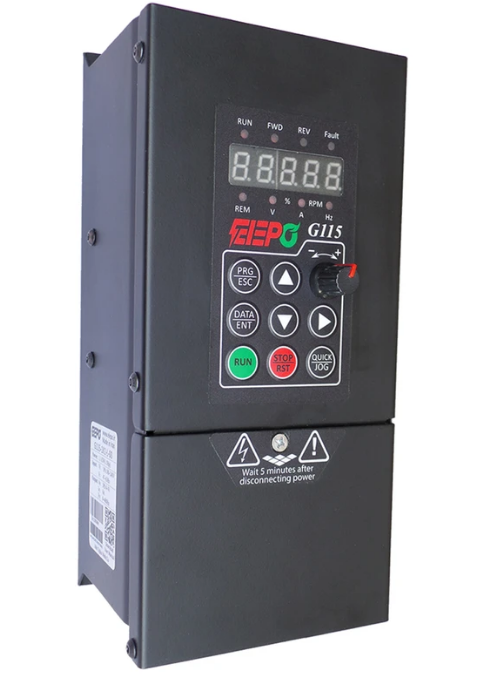

یکی از کاربردی‌ترین روش‌ها برای راه‌اندازی موتور سه‌فاز در محل‌هایی که برق سه‌فاز ندارند، استفاده از اینورتر (VFD) با ورودی تک‌فاز و خروجی سه‌فاز است.

در این روش:

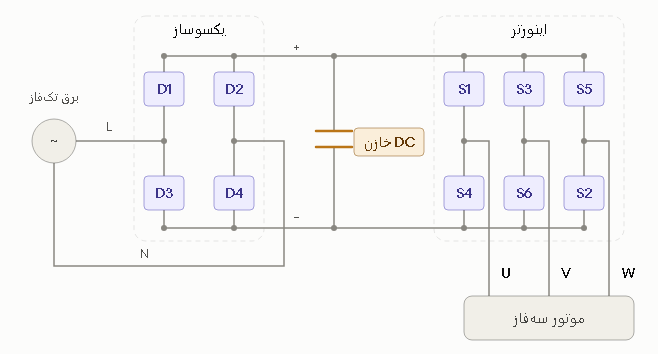

برق ۲۲۰ ولت تک‌فاز → ورودی اینورتر → خروجی سه‌فاز → موتور سه‌فاز

اینورتر برق تک‌فاز را دریافت کرده و در خروجی، ولتاژ و فرکانس سه‌فاز موردنیاز موتور را ایجاد می‌کند.

مزیت مهم این روش این است که علاوه بر ایجاد برق سه‌فاز، امکان کنترل سرعت موتور، تنظیم زمان شتاب‌گیری و کاهش سرعت و کنترل جریان راه‌اندازی نیز وجود دارد.

مزایای استفاده از اینورتر

• راه‌اندازی موتور بدون نیاز به برق سه‌فاز شبکه
• امکان کنترل سرعت موتور
• کاهش جریان و ضربه مکانیکی هنگام استارت
• امکان تنظیم زمان شتاب‌گیری و توقف
• حفاظت در برابر اضافه‌جریان در بسیاری از مدل‌ها
• امکان تغییر جهت چرخش موتور
• مناسب برای پمپ، فن، نوار نقاله، ماشین‌آلات و بسیاری از تجهیزات صنعتی

نکته مهم درباره انتخاب اینورتر

هر اینورتری برای هر موتور سه‌فازی مناسب نیست. هنگام انتخاب باید حداقل این موارد بررسی شود:

۱. ولتاژ موتور

برای مثال ممکن است روی پلاک موتور نوشته شده باشد:

220/380 V – Δ/Y

در چنین موتوری، سیم‌پیچی‌ها معمولاً برای کار در ۲۲۰ ولت به صورت مثلث (Δ) و ۳۸۰ ولت به صورت ستاره (Y) طراحی شده‌اند.

بنابراین اگر اینورتر تک‌فاز ۲۲۰ ولت دارای خروجی سه‌فاز ۲۲۰ ولت باشد، موتور معمولاً باید مطابق پلاک و دستورالعمل سازنده در حالت مثلث (Δ) متصل شود.

اتصال ستاره یا مثلث نباید صرفاً بر اساس حدس انجام شود و باید اطلاعات پلاک موتور و دفترچه سازنده بررسی شود.

آیا با خازن هم می‌توان موتور سه‌فاز را راه‌اندازی کرد؟

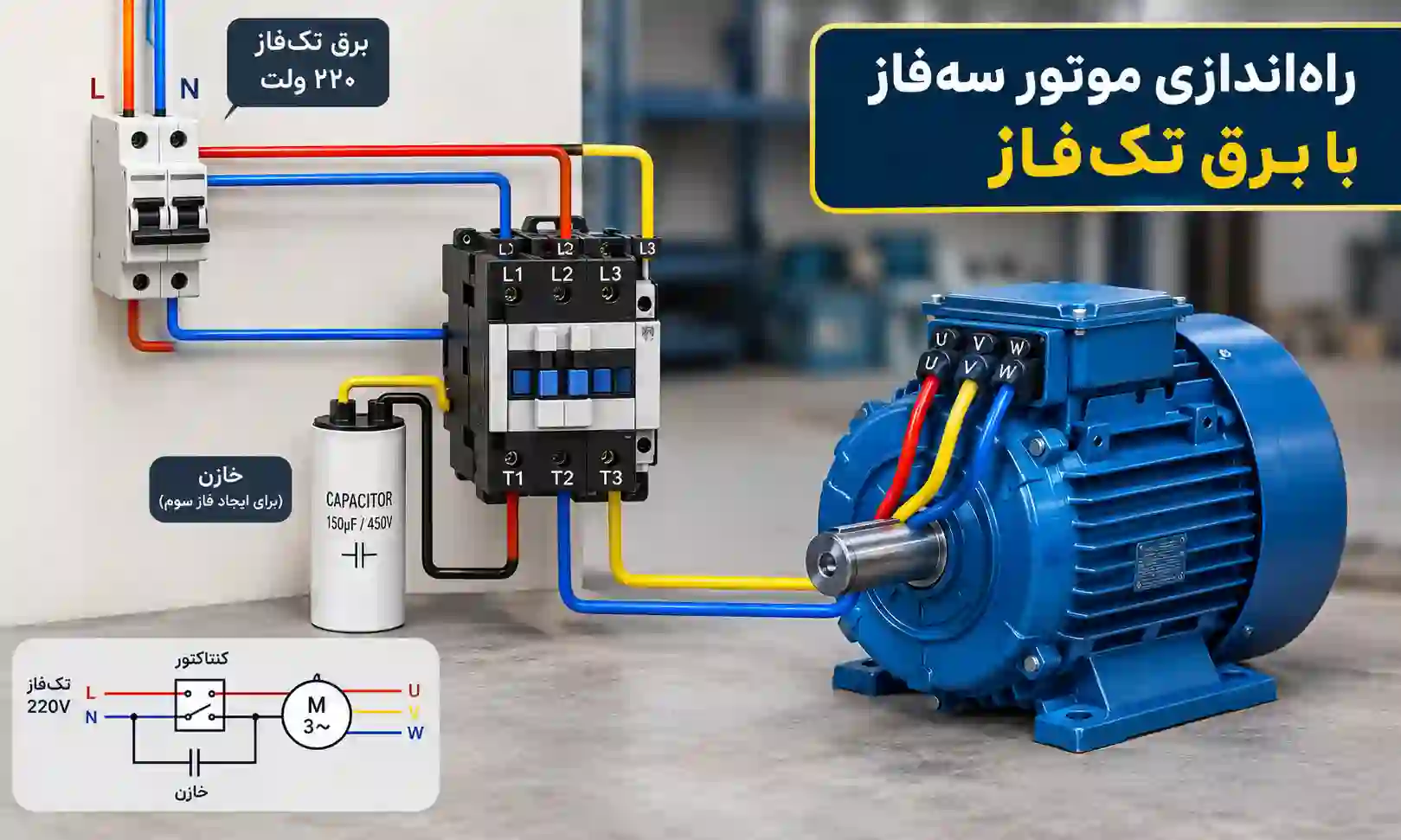

بله. یکی دیگر از روش‌های رایج، استفاده از خازن برای ایجاد اختلاف فاز مصنوعی است.

در این روش بخشی از توان و عملکرد موتور با استفاده از مدار خازنی تأمین می‌شود. این روش نسبت به اینورتر ساده‌تر و ارزان‌تر است، اما معایب مهمی دارد.

موتور در این حالت دیگر شرایط ایده‌آل کار سه‌فاز را ندارد و معمولاً:

• توان قابل استفاده کاهش پیدا می‌کند.
• گشتاور راه‌اندازی کاهش می‌یابد.
• جریان سیم‌پیچ‌ها متعادل نیست.
• موتور ممکن است بیشتر گرم شود.
• برای بارهای سنگین مناسب نیست.
• انتخاب مقدار خازن بسیار مهم است.

به همین دلیل روش خازنی بیشتر برای موتورهای کوچک و کاربردهای سبک قابل بررسی است و برای موتورهای صنعتی با بار سنگین معمولاً انتخاب مناسبی نیست.

چرا روش خازنی برای همه موتورها مناسب نیست؟

موتور سه‌فاز برای کار با سه جریان متعادل طراحی شده است. زمانی که یک فاز به‌صورت مصنوعی با خازن ایجاد می‌شود، جریان‌های سه سیم‌پیچ کاملاً متعادل نیستند.

در نتیجه ممکن است موتور بتواند بدون مشکل ظاهری بچرخد، اما:

توان واقعی قابل استفاده کاهش پیدا کند و دمای موتور افزایش یابد.

بنابراین صرف اینکه موتور با خازن روشن می‌شود، به معنی آن نیست که موتور در شرایط استاندارد و با توان نامی خود کار می‌کند.

روش سوم: استفاده از مبدل فاز

در برخی کاربردهای صنعتی می‌توان از مبدل‌های فاز برای تبدیل برق تک‌فاز به شرایط مناسب برای موتور سه‌فاز استفاده کرد.

مبدل‌های فاز انواع مختلفی دارند و بسته به ساختار سیستم می‌توانند عملکرد متفاوتی داشته باشند. این تجهیزات بیشتر زمانی مورد توجه قرار می‌گیرند که چند موتور یا تجهیزات سه‌فاز باید در یک مجموعه مورد استفاده قرار گیرند.

برای یک موتور منفرد، در بسیاری از کاربردها اینورتر تک‌فاز به سه‌فاز گزینه ساده‌تر و قابل‌کنترل‌تری است.

مقایسه روش‌های راه‌اندازی موتور سه‌فاز با برق تک‌فاز

برای موتور ۲۲۰/۳۸۰ ولت چه اتفاقی می‌افتد؟

فرض کنیم روی پلاک یک موتور نوشته شده باشد:

220/380 V – Δ/Y

اگر برق ورودی شما ۲۲۰ ولت تک‌فاز باشد و از اینورتر تک‌فاز با خروجی سه‌فاز ۲۲۰ ولت استفاده کنید، معمولاً موتور مطابق اطلاعات پلاک در حالت Δ (مثلث) متصل می‌شود.

در این شرایط اینورتر سه خروجی فاز ایجاد می‌کند و موتور از خروجی سه‌فاز آن تغذیه می‌شود.

البته پلاک واقعی موتور و مشخصات اینورتر همیشه مرجع نهایی اتصال هستند؛ زیرا همه موتورها و اینورترها مشخصات یکسانی ندارند.

آیا توان موتور کاهش پیدا می‌کند؟

این موضوع به روش استفاده از برق تک‌فاز بستگی دارد.

در روش خازنی، کاهش توان قابل استفاده موتور معمولاً محسوس است و موتور نمی‌تواند مانند حالت سه‌فاز استاندارد با تمام ظرفیت خود کار کند.

در روش اینورتر، شرایط بسیار بهتر است؛ اما باید ظرفیت اینورتر و جریان ورودی تک‌فاز به‌درستی انتخاب شود.

یک نکته مهم این است که توان خروجی سه‌فاز اینورتر به معنی آن نیست که ورودی تک‌فاز نیز همان جریان را خواهد داشت. برای تأمین همان توان، جریان سمت تک‌فاز می‌تواند نسبت به حالت تغذیه سه‌فاز بیشتر باشد.

محاسبه تقریبی جریان ورودی

برای یک بار تک‌فاز، رابطه تقریبی توان به صورت زیر است:

P ≈ V × I × cosφ × η

بنابراین:

I ≈ P / (V × cosφ × η)

برای مثال، اگر موتوری حدود ۲٫۲ کیلووات توان داشته باشد و از برق ۲۲۰ ولت تک‌فاز استفاده شود، جریان ورودی بسته به راندمان موتور، ضریب توان، بار واقعی و راندمان اینورتر می‌تواند به‌طور قابل‌توجهی بیشتر از جریان یک سیستم سه‌فاز با همین توان باشد.

به همین دلیل انتخاب کابل، فیوز، کلید و ظرفیت مدار ورودی باید بر اساس جریان واقعی ورودی اینورتر انجام شود، نه فقط توان درج‌شده روی موتور.

آیا می‌توان موتور سه‌فاز ۳۸۰ ولت را مستقیماً به اینورتر تک‌فاز وصل کرد؟

این موضوع کاملاً به مشخصات اینورتر و موتور بستگی دارد.

بسیاری از اینورترهای رایج دارای:

ورودی: 1PH 220V

و

خروجی: 3PH 220V

هستند.

اگر موتور فقط برای کار در ۳۸۰ ولت سه‌فاز طراحی شده باشد و امکان اتصال سیم‌پیچ‌ها به ولتاژ ۲۲۰ ولت وجود نداشته باشد، چنین اینورتری برای آن مناسب نخواهد بود.

بنابراین قبل از خرید اینورتر باید مشخصات روی پلاک موتور بررسی شود.

راه‌اندازی موتور سه‌فاز با برق تک‌فاز برای پمپ آب

برای پمپ آب، استفاده از اینورتر معمولاً نسبت به مدار خازنی گزینه بهتری است؛ زیرا پمپ ممکن است هنگام راه‌اندازی به گشتاور مناسبی نیاز داشته باشد.

اینورتر می‌تواند موتور را با سرعت پایین‌تر شروع کرده و به‌تدریج سرعت را افزایش دهد. این کار علاوه بر کاهش ضربه راه‌اندازی، می‌تواند فشار مکانیکی روی کوپلینگ، پمپ و سیستم لوله‌کشی را کاهش دهد.

در پمپ‌های خاص، استفاده از کنترل فشار و تنظیمات مناسب اینورتر نیز می‌تواند به عملکرد بهتر سیستم کمک کند.

راه‌اندازی موتور سه‌فاز با برق تک‌فاز برای کمپرسور

کمپرسورها معمولاً هنگام راه‌اندازی به گشتاور قابل‌توجهی نیاز دارند. بنابراین استفاده از روش خازنی برای کمپرسورهای بزرگ می‌تواند باعث مشکل در راه‌اندازی یا افزایش دمای موتور شود.

برای چنین کاربردهایی باید توان موتور، جریان راه‌اندازی، نوع کمپرسور و مشخصات اینورتر با دقت بررسی شود.

انتخاب کابل برای موتور سه‌فاز با اینورتر

یک اشتباه رایج این است که فقط جریان موتور را ملاک انتخاب کابل ورودی قرار دهیم.

در سیستم:

برق تک‌فاز → اینورتر → موتور سه‌فاز

دو بخش اصلی کابل‌کشی داریم:

کابل ورودی اینورتر

این کابل با برق تک‌فاز کار می‌کند و باید براساس جریان ورودی اینورتر، طول مسیر، روش نصب، دمای محیط و شرایط حفاظتی انتخاب شود.

کابل خروجی اینورتر تا موتور

این کابل سه‌فاز است و باید مطابق جریان خروجی اینورتر و موتور انتخاب شود.

همچنین در نصب‌های دارای اینورتر، رعایت دستورالعمل سازنده درباره نوع کابل، اتصال زمین و مسیر کابل‌کشی اهمیت زیادی دارد.

نکات ایمنی مهم

کار با برق ۲۲۰ و ۳۸۰ ولت می‌تواند خطر برق‌گرفتگی و آتش‌سوزی ایجاد کند. قبل از اجرای مدار باید برق کاملاً قطع و شرایط ایمن کار فراهم شود.

چند نکته مهم:

• موتور را مستقیماً به برق تک‌فاز متصل نکنید.
• ولتاژ پلاک موتور را بررسی کنید.
• اتصال ستاره و مثلث را مطابق پلاک انجام دهید.
• ظرفیت اینورتر را متناسب با جریان موتور انتخاب کنید.
• جریان ورودی تک‌فاز را در طراحی مدار در نظر بگیرید.
• حفاظت مناسب در ورودی نصب کنید.
• بدنه موتور و تجهیزات فلزی به سیستم ارت مناسب متصل شوند.
• تنظیمات جریان، فرکانس و شتاب‌گیری اینورتر مطابق مشخصات موتور انجام شود.
• برای موتورهای توان بالا، طراحی مدار توسط فرد متخصص انجام شود.

بهترین روش کدام است؟

اگر هدف شما این است که یک موتور سه‌فاز را در محلی که فقط برق ۲۲۰ ولت تک‌فاز وجود دارد با عملکرد مناسب راه‌اندازی کنید، در بسیاری از کاربردها استفاده از یک اینورتر مناسب تک‌فاز به سه‌فاز بهترین گزینه عملی است.

مدار خازنی می‌تواند برای برخی موتورهای کوچک و بارهای سبک استفاده شود، اما برای موتورهای صنعتی، پمپ‌ها، کمپرسورها و بارهایی که گشتاور راه‌اندازی بالایی دارند، باید با احتیاط بیشتری انتخاب شود.

جمع‌بندی

راه‌اندازی موتور سه‌فاز با برق تک‌فاز امکان‌پذیر است، اما اتصال مستقیم موتور سه‌فاز به برق تک‌فاز روش صحیحی نیست.

برای این کار می‌توان از روش‌های مختلفی مانند اینورتر تک‌فاز به سه‌فاز، مدار خازنی یا مبدل فاز استفاده کرد. در میان این روش‌ها، اینورتر معمولاً امکانات و کنترل بسیار بهتری ارائه می‌دهد و می‌تواند علاوه بر ایجاد خروجی سه‌فاز، سرعت و نحوه راه‌اندازی موتور را نیز کنترل کند.

پیش از انتخاب تجهیزات، سه مورد را حتماً بررسی کنید:

توان موتور + ولتاژ و اتصال پلاک موتور + مشخصات اینورتر

این سه مورد تعیین می‌کنند که موتور با برق تک‌فاز چگونه و با چه تجهیزاتی باید راه‌اندازی شود.
