آموزش سیر تا پیاز سوکت‌زدن کابل شبکه؛ معرفی بهترین و ساده‌ترین روش‌ها

ارسال توسط کارشناس

📱 دانلود اپلیکیشن تخصصی جدول خاموشی های برق استان ها

سوکت‌زدن کابل شبکه یکی از مهارت‌های پایه‌ای اما بسیار مهم در راه‌اندازی شبکه‌های خانگی و اداری است. اگر این کار به‌درستی انجام نشود، با افت سرعت، قطعی‌های مداوم یا عدم برقراری اتصال مواجه خواهید شد.

در این مقاله ساده‌ترین و کاربردی‌ترین روش‌های سوکت‌زدن کابل شبکه (RJ45) را بررسی می‌کنیم تا بتوانید متناسب با ابزاری که در دست دارید، بهترین روش را انتخاب کنید.

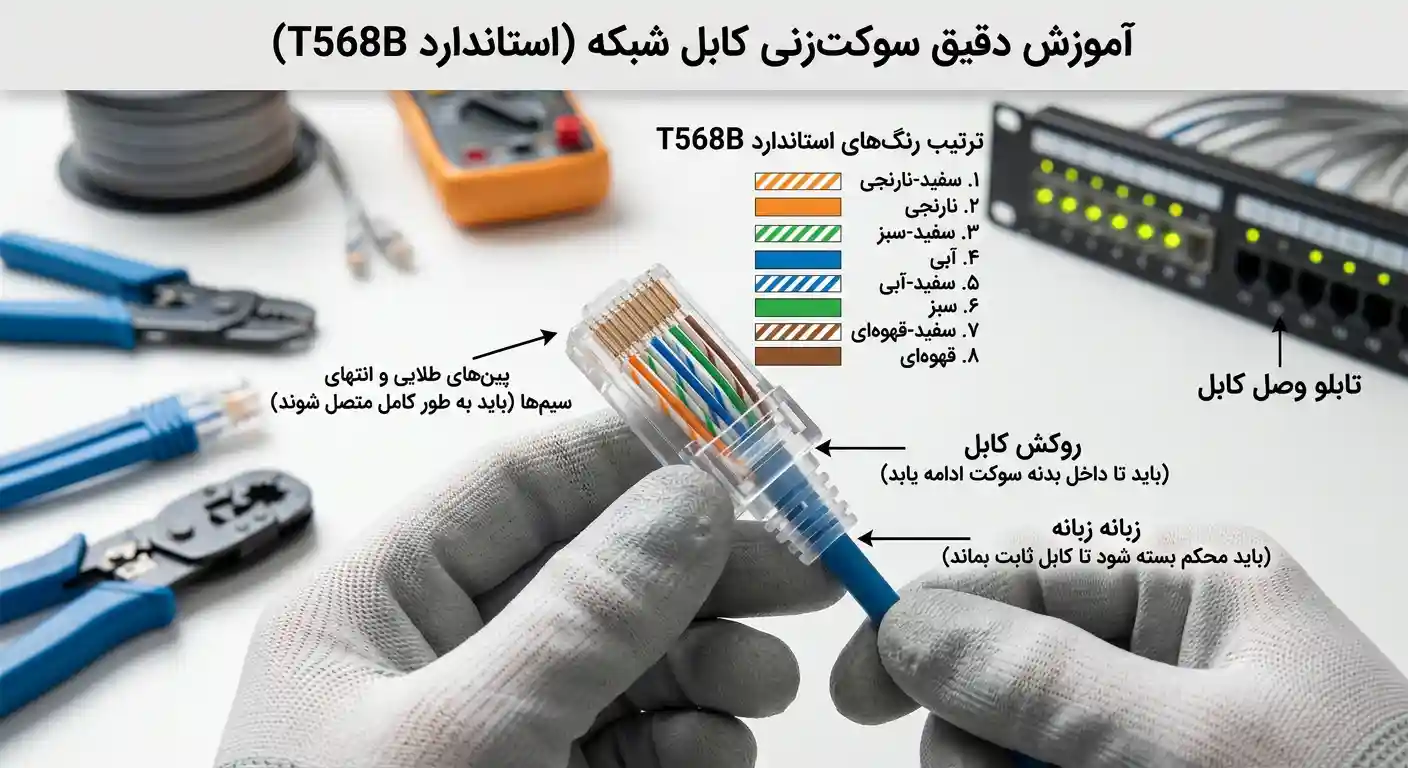

ترتیب رنگ‌بندی استاندارد (کلید اصلی سوکت‌زنی)

قبل از شروع هر روشی، باید استاندارد ترتیب سیم‌ها را بدانید. رایج‌ترین استاندارد در ایران و جهان، استاندارد T568B است. ترتیب رنگ‌ها از چپ به راست (زمانی که پین‌های طلایی سوکت رو به بالا و سمت شماست) به شرح زیر است:

سفید / نارنجی
نارنجی
سفید / سبز
آبی
سفید / آبی
سبز
سفید / قهوه‌ای
قهوه‌ای

روش اول: روش استاندارد و رایج (با آچار سوکت‌زن)

این روش اصولی‌ترین راه‌حل برای تکنیسین‌ها و کاربران خانگی است که ابزار اولیه را در اختیار دارند.

ابزار مورد نیاز: کابل شبکه (Cat5e یا Cat6)، سوکت RJ45، آچار شبکه (Crimper)، سیم‌لخت‌کن (Stripper).

مرحله ۱: لخت کردن روکش کابل

با سیم‌لخت‌کن حدود ۲.۵ سانتی‌متر از روکش خارجی کابل را جدا کنید. مواظب باشید به روکش سیم‌های داخلی آسیبی نرسد.
- تست موفقیت: سیم‌های رنگی نباید هیچ‌گونه بریدگی یا لهیدگی داشته باشند.
مرحله ۲: مرتب‌سازی و صاف کردن سیم‌ها

زوج‌های به‌هم‌تابیده را باز کنید، آن‌ها را کاملاً صاف کرده و طبق استاندارد T568B از چپ به راست مرتب کنید.
- تست موفقیت: سیم‌ها باید بدون روی هم افتادن، دقیقاً کنار هم قرار گیرند.
مرحله ۳: چیدن یک‌دست سیم‌ها

با تیغه آچار سوکت‌زن، سیم‌ها را به‌صورت کاملاً صاف و عمودی قیچی کنید تا طول سیم‌های لخت‌شده حدود ۱.۲ تا ۱.۵ سانتی‌متر شود.
- تست موفقیت: لبه انتهای همه سیم‌ها باید در یک خط مستقیم باشد.
مرحله ۴: جا زدن سیم‌ها در سوکت RJ45

سیم‌ها را با احیاط وارد سوکت کنید. روکش خاکستری/آبی کابل باید تا داخل سوکت (زیر زبانه پرس) فرو برود.
- تست موفقیت: از جلوی سوکت شفاف نگاه کنید؛ باید انتهای مسی هر ۸ سیم به انتهای سوکت رسیده باشد.

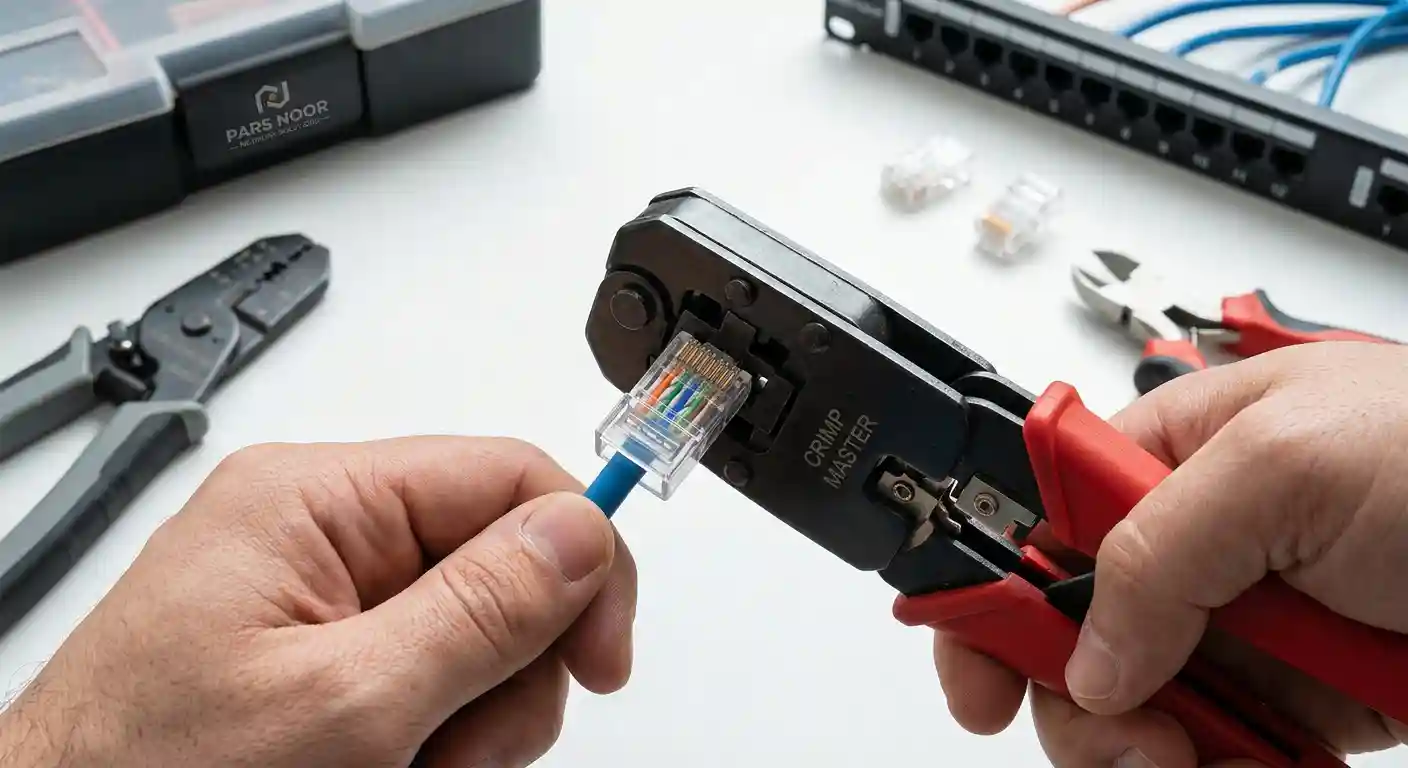

مرحله ۵: پرس کردن با آچار

سوکت را داخل محفظه ۸ پین آچار شبکه قرار داده و دستگیره آچار را محکم فشار دهید تا صدای “کلیک” یا جا افتادن پین‌ها را بشنوید.
- تست موفقیت: پین‌های طلایی باید درون سیم‌ها فرو رفته باشند و کابل با کشیدن معمولی از سوکت خارج نشود.

روش دوم: استفاده از سوکت‌های ته‌باز (Pass-Through) – کم‌خطاترین روش

اگر در مرتب نگه‌داشتن سیم‌ها هنگام ورود به سوکت مشکل دارید، سوکت‌های Pass-Through (ته‌باز) بهترین گزینه‌اند.

ابزار مورد نیاز: سوکت ته‌باز RJ45، آچار شبکه مخصوص ته‌باز (یا سیم‌چین دقیق).

مرحله ۱: روکش کابل را حدود ۳ تا ۴ سانتی‌متر (بلندتر از روش قبل) جدا کنید.
مرحله ۲: سیم‌ها را طبق استاندارد T568B مرتب کنید.
مرحله ۳: سیم‌ها را از داخل سوکت ته‌باز عبور دهید تا از طرف دیگر سوکت بیرون بزنند.
- تست موفقیت: به‌راحتی می‌توانید ترتیب رنگ‌ها را از بیرون سوکت چک کنید تا مطمئن شوید هیچ سیمی جابه‌جا نشده است.
مرحله ۴: سوکت را با آچار مخصوص پرس کنید (آچار هم‌زمان سیم‌های اضافی بیرونی را قطع می‌کند).

روش سوم: سوکت‌های بدون نیاز به آچار (Toolless RJ45) – سریع‌ترین روش خانگی

اگر آچار سوکت‌زن ندارید و می‌خواهید فقط یک یا دو کابل را متصل کنید، سوکت‌های Toolless بهترین و ساده‌ترین انتخاب هستند.

ابزار مورد نیاز: کابل شبکه، قیچی ساده، سوکت Toolless.

مرحله ۱: روکش کابل را به اندازه ۲ سانتی‌متر لخت کنید.
مرحله ۲: درپوش یا راهنمای رنگی سوکت Toolless را باز کنید.
مرحله ۳: هر سیم رنگی را در شیار هم‌رنگ خود روی بدنه سوکت قرار دهید.
مرحله ۴: درپوش سوکت را با فشار دست ببندید تا اهرم‌ها سیم‌ها را در جای خود قفل و متصل کنند.
- تست موفقیت: قفل‌های طرفین سوکت کاملاً بسته شده و سیم‌ها محکم در جای خود قرار می‌گیرند.

Toolless RJ45

نکات کلیدی برای تست و عیب‌یابی

استفاده از تستر کابل: پس از اتمام کار در هر سه روش، دو سر کابل را به تستر شبکه (Cable Tester) متصل کنید. چراغ‌های شماره ۱ تا ۸ باید به ترتیب و هم‌زمان در هر دو سمت روشن شوند.
عدم لخت کردن سیم‌های رنگی: هرگز روکش سیم‌های کوچک رنگی را لخت نکنید؛ پین‌های سوکت هنگام پرس‌شدن خودشان روکش را شکافته و اتصال را برقرار می‌کنند.
میزان روکش کابل: روکش ضخیم خارجی کابل حتماً باید داخل سوکت پرس شود تا در اثر کشیده شدن، سیم‌های ظریف قطع نشوند.

روش حفظ کردن ترتیب رنگ سوکت زدن cat6

برای حفظ کردن ترتیب رنگ‌های استاندارد T568B نیازی به حفظ کردن ۸ رنگ مجزا نیست. کافی است این ۳ قانون طلایی و داستان تصویری را در ذهن داشته باشید:

۱. قانون شروع و پایان (نارنجی و قهوه‌ای)

شروع (سمت چپ): جفت نارنجی کامل (سفید-نارنجی، نارنجی)
پایان (سمت راست): جفت قهوه‌ای کامل (سفید-قهوه‌ای، قهوه‌ای)

دو سمت کابل کاملاً منظم و قرینه هستند و جفت‌های اصلی خودشان را دارند.

۲. قانون «ساندویچ آبی در سبز» (تکنیک وسط کابل)

تنها جایی که جفت‌ها از هم جدا می‌شوند، ۴ سیم وسطی است:

جفت سبز از هم باز می‌شود و جفت آبی را در آغوش می‌گیرد!
سفید-سبز ⬅️ [آبی ، سفید-آبی] ⬅️ سبز

۳. قانون «اول سفید، بعد پررنگ» (با یک استثنا)

در تمام جفت‌ها همیشه اول سیمِ خط‌دار (سفیددار) می‌آید، به‌جز جفت آبی که برعکس جا می‌افتد:

سفید-نارنجی ➔ نارنجی (عادی)
سفید-سبز ➔ آبی ➔ سفید-آبی (استثنا: اول پررنگ، بعد سفید!) ➔ سبز
سفید-قهوه‌ای ➔ قهوه‌ای (عادی)

🎨 داستان تصویری برای ثبت در حافظه

ترتیب کلی رنگ‌های اصلی از چپ به راست: نارنجی ⬅️ سبز ⬅️ آبی ⬅️ قهوه‌ای (رمز: نَسا ق)

خورشید نارنجی طلوع می‌کند ☀️ (سفید-نارنجی، نارنجی)
به چمن‌زار سبز می‌رسد 🌿 (سفید-سبز)
می‌افتد داخل دریا و آسمان آبی 🌊 (آبی، سفید-آبی)
چمن‌زار ادامه پیدا می‌کند 🍃 (سبز)
در نهایت روی خاک قهوه‌ای تمام می‌شود 🪵 (سفید-قهوه‌ای، قهوه‌ای)

سوالات متداول (FAQ) :

۱. آیا استانداردهای دیگری هم به جز T568B وجود دارد؟

پاسخ: بله، استاندارد دیگری به نام T568A نیز وجود دارد.

تفاوت اصلی این دو استاندارد فقط در جابه‌جایی جفت رنگ‌های نارنجی و سبز است:

در T568B (رایج در ایران و مصارف تجاری): کابل با سفید/نارنجی شروع می‌شود.
در T568A (بیشتر در پروژه‌های دولتی یا قدیمی): کابل با سفید/سبز شروع می‌شود.

۲. چگونه تشخیص دهیم در یک شبکه موجود از چه استانداردی استفاده شده است؟

پاسخ: برای این کار دو روش سریع وجود دارد:

بررسی چشمی سوکت‌های قبلی: پین‌های طلایی سوکت شفاف را رو به بالای خود بگیرید. به اولین سیم از سمت چپ (پین ۱) نگاه کنید:
- اگر سیم سفید/نارنجی بود ⬅️ شبکه از استاندارد T568B استفاده می‌کند.
- اگر سیم سفید/سبز بود ⬅️ شبکه از استاندارد T568A استفاده می‌کند.
بررسی کیستون‌ها یا پچ‌پنل: روی بدنه اکثر کیستون‌ها و پچ‌پنل‌های شبکه، دو ردیف راهنمای رنگی با برچسب‌های A و B چاپ شده است. رنگ سیم‌های پانچ‌شده نشان می‌دهد کدام استاندارد اجرا شده است.

۳. آیا می‌توان در دو سر یک کابل از دو استاندارد متفاوت استفاده کرد؟

پاسخ:

اگر دو سر کابل یکسان باشند (هر دو A یا هر دو B): به آن کابل مستقیم (Straight-Through) می‌گویند که برای اتصال تجهیزات غیرهمسان (مثل اتصال کامپیوتر به سوئیچ یا روتر) استفاده می‌شود.
اگر یک سر A و سر دیگر B باشد: به آن کابل کراس یا متقاطع (Crossover) می‌گویند که در گذشته برای اتصال مستقیم دو تجهیز همسان (مثل کامپیوتر به کامپیوتر) به کار می‌رفت.

نکته: امروزه اکثر کارت‌های شبکه و سوئیچ‌ها دارای قابلیت Auto-MDIX هستند و به‌طور هوشمند نوع کابل را تشخیص می‌دهند؛ اما طبق اصول استانداردپذیری، همیشه توصیه می‌شود هر دو سر کابل از T568B تبعیت کنند.

۴. اگر ترتیب رنگ‌ها را رعایت نکنیم ولی دو سر کابل را کاملاً مثل هم بزنیم چه می‌شود؟

پاسخ: کابل ممکن است در فواصل خیلی کوتاه (در حد ۱ یا ۲ متر) کار کند، اما در فواصل طولانی‌تر با افت شدید سرعت، قطعی مداوم یا پکت‌لاس (Packet Loss) مواجه خواهید شد.

علت این است که زوج‌سیم‌های شبکه به دور هم تابیده شده‌اند تا نویز و تداخل الکترومغناطیسی (Crosstalk) را خنثی کنند. استانداردهای A و B دقیقاً بر اساس فرکانس و نحوه خنثی‌سازی این نویزها طراحی شده‌اند.

۵. آیا سوکت‌های Cat5e و Cat6 با هم تفاوت دارند؟

پاسخ: بله. ضخامت سیم‌های داخلی کابل Cat6 به دلیل وجود مغزی مسی ضخیم‌تر، از Cat5e بیشتر است. به همین دلیل:

ورود سیم Cat6 به سوکت Cat5e بسیار سخت است یا باعث له شدن سیم‌ها می‌شود.
ورودی سیم‌ها در سوکت Cat6 معمولاً به‌صورت پله‌ای (زیگزاگی) طراحی می‌شود تا سیم‌های ضخیم‌تر به‌راحتی کنار هم قرار گیرند.
