قانون کیرشهف به زبان ساده | آموزش کامل همراه با فرمول و مثال

قوانین کیرشهف (Kirchhoff’s Laws) یکی از پایه‌ای‌ترین مفاهیم در تحلیل مدارهای الکتریکی هستند که برای تحلیل جریان‌ها و ولتاژهای موجود در مدارهای پیچیده بسیار کاربردی‌اند. در این مقاله، به زبان ساده و با مثال‌های کاربردی، دو قانون اصلی کیرشهف را بررسی می‌کنیم.

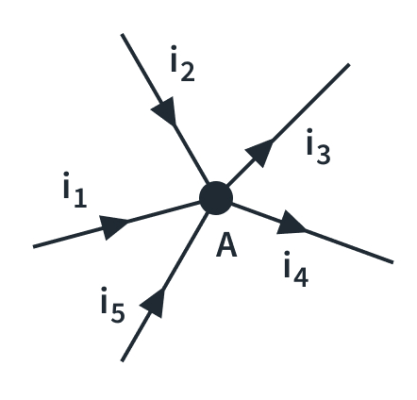

قانون اول کیرشهف (قانون جریان یا KCL)

تعریف:

در هر گره از مدار، مجموع جریان‌های ورودی برابر است با مجموع جریان‌های خروجی.

فرمول:

$\sum I_{\text{ورودی}} = \sum I_{\text{خروجی}}$

یا به شکل کلی:

$\sum I = 0$

(در اینجا جریان‌های ورودی را مثبت و جریان‌های خروجی را منفی در نظر می‌گیریم)

مثال:

فرض کنید در یک گره سه جریان داریم:

•
  $I_1 = 3A$

  وارد گره

•
  $I_2 = 2A$

  وارد گره

•
  $I_3$

  خارج از گره

طبق قانون کیرشهف:

$I_1 + I_2 – I_3 = 0 \Rightarrow 3 + 2 – I_3 = 0 \Rightarrow I_3 = 5A$

قانون دوم کیرشهف (قانون ولتاژ یا KVL)

تعریف:

در هر حلقه بسته از مدار، مجموع جبری ولتاژها برابر صفر است.

فرمول:

$\sum V = 0$

(ولتاژ منبع را مثبت و افت ولتاژ روی مقاومت‌ها را منفی در نظر می‌گیریم)

مثال:

مداری داریم با:

• منبع ولتاژ
  $V = 12V$
• دو مقاومت
  $R_1 = 2\Omega$

  ، $R_2 = 4\Omega$

• جریان
  $I$

  از هر دو مقاومت عبور می‌کند

طبق قانون دوم:

$V – IR_1 – IR_2 = 0 \Rightarrow 12 – 2I – 4I = 0 \Rightarrow 6I = 12 \Rightarrow I = 2A$

کاربرد قوانین کیرشهف در برق صنعتی

در برق صنعتی، قوانین کیرشهف پایه اصلی تحلیل و طراحی مدارهای قدرت و فرمان هستند:

• طراحی مدارهای فرمان و کنترل: تحلیل مدارهای ستاره-مثلث، چپ‌گرد راست‌گرد، پمپ اتوماتیک و غیره با کمک KCL و KVL انجام می‌شود.
• تحلیل تابلو برق: جریان‌کشی دقیق در شینه‌ها، محافظت در برابر اضافه جریان و افت ولتاژ نیازمند استفاده از این قوانین است.
• عیب‌یابی مدارات: با استفاده از قانون جریان می‌توان تشخیص داد کدام مسیر دچار قطعی یا اتصال کوتاه شده است.
• اندازه‌گیری و مانیتورینگ: در طراحی مدارهای اندازه‌گیری صنعتی برای جریان و ولتاژ، این دو قانون کاربرد دارند.

نکات مهم:

• این دو قانون فقط در مدارهای خطی و پایدار کاربرد دارند.
• تحلیل به کمک قوانین کیرشهف پایه‌ای برای تحلیل گره‌ای و مش است.
• در مدارهای پیچیده‌تر، ممکن است نیاز به حل دستگاه معادلات خطی باشد.

تاریخچه قوانین کیرشهف

قوانین کیرشهف توسط فیزیکدان آلمانی گوستاو روبرت کیرشهف (Gustav Robert Kirchhoff) در سال ۱۸۴۵ میلادی ارائه شدند. او در حالی که دانشجوی دانشگاه کونیگسبرگ (Konigsberg) بود، این قوانین را برای تحلیل جریان و ولتاژ در مدارهای الکتریکی تدوین کرد. این دو قانون به عنوان پایه‌ای‌ترین اصول در تحلیل مدارهای الکتریکی و الکترونیکی شناخته می‌شوند و نقش کلیدی در توسعه تئوری شبکه‌های الکتریکی و طراحی مدارهای صنعتی دارند.

جمع‌بندی:

قوانین کیرشهف ابزار قدرتمندی برای مهندسان برق و دانش‌آموزان هستند. قانون جریان (KCL) به بررسی جریان‌ها در گره‌ها و قانون ولتاژ (KVL) به بررسی ولتاژها در حلقه‌ها می‌پردازد. با تمرین و حل مثال‌های بیشتر، می‌توانید به‌راحتی مدارهای پیچیده را تحلیل کنید.

اگر به آموزش‌های بیشتر برق صنعتی، تحلیل مدار و سرفصل‌های تخصصی علاقه‌مند هستید، مقالات دیگر ما را نیز از دست ندهید.
