رله چیست؟ | آشنایی با انواع رله، کاربردها و نحوه عملکرد آن به زبان ساده

رله چیست؟ (تعریف ساده)

رله یک کلید الکترومکانیکی است که برای قطع و وصل جریان برق به‌صورت غیرمستقیم استفاده می‌شود. به زبان ساده‌تر، رله یک وسیله است که وقتی برق ضعیفی به آن می‌دهیم، می‌تواند یک مدار قوی‌تر را کنترل کند.

مثلاً فرض کنید با فشار دادن یک کلید کوچک (مثل یک دکمه) بتوانید یک موتور بزرگ را روشن کنید. این کار را رله انجام می‌دهد.

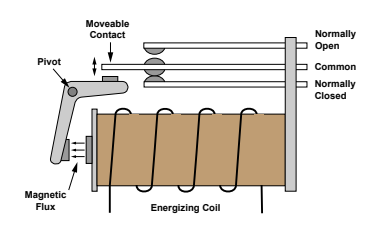

ساختار رله چگونه است؟

یک رله معمولاً از ۳ بخش اصلی تشکیل شده:

بخش ورودی (کویل یا بوبین): قسمتی که برق فرمان را دریافت می‌کند.
بخش خروجی (کنتاکت‌ها): وظیفه قطع یا وصل مدار قدرت را دارد.
مکانیزم سوئیچ داخلی (اهرم یا تیغه متحرک): با تحریک بوبین، تیغه‌ها جابه‌جا می‌شوند.

وقتی برق به بوبین رله می‌رسد، میدان مغناطیسی ایجاد می‌شود و این میدان، اهرم داخلی را حرکت می‌دهد و باعث قطع یا وصل شدن کنتاکت‌ها می‌شود.

کاربرد رله در برق و صنعت

رله‌ها در بسیاری از سیستم‌ها به کار می‌روند. مهم‌ترین کاربردهای آن‌ها شامل:

کنترل مدارهای قدرت با سیگنال ضعیف
راه‌اندازی موتورهای الکتریکی
سیستم‌های اتوماسیون صنعتی
حفاظت مدارها در برابر اضافه جریان یا ولتاژ
سیستم‌های هشدار، روشنایی، تایمر و کنترل دما
رله‌های حفاظتی در تابلو برق‌ها

انواع رله‌ها و تفاوت آن‌ها

رله‌ها بر اساس عملکرد، کاربرد و نوع خروجی به چند دسته تقسیم می‌شوند:

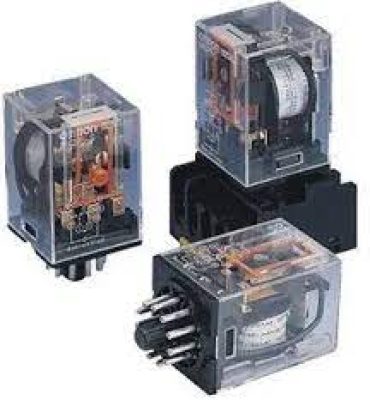

1. رله الکترومکانیکی (EMR)

رایج‌ترین نوع رله
شامل بوبین، فنر و کنتاکت مکانیکی
دارای صدای کلیک هنگام کار کردن

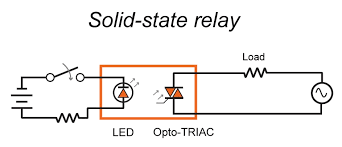

2. رله حالت جامد (Solid State Relay یا SSR)

بدون قطعه مکانیکی
عملکرد بسیار سریع و بی‌صدا
مناسب برای استفاده در مدارهای حساس و فرکانس بالا

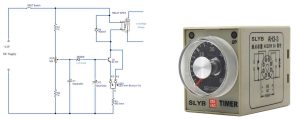

3. رله زمانی (Timer Relay)

با تأخیر زمانی قطع یا وصل می‌کند
کاربرد در مدارهای تایمردار، راه‌اندازی تدریجی تجهیزات، کنترل چراغ‌ها

4. رله حرارتی (Thermal Relay)

برای حفاظت موتور در برابر حرارت زیاد
با تغییر دما، عملکرد قطع یا وصل دارد

5. رله شنت و ولتاژ

برای کنترل ولتاژ یا جریان‌های خاص طراحی شده‌اند

6. رله حفاظتی

استفاده در سیستم‌های توزیع برق
محافظت در برابر اضافه ولتاژ، جریان، اتصال کوتاه و غیره

مزایای استفاده از رله

ایمنی بالا: چون می‌توان با ولتاژ کم، مدارهای با ولتاژ بالا را کنترل کرد.
طول عمر بالا: مخصوصاً در مدل‌های SSR
تنوع زیاد: متناسب با نیازهای مختلف صنعتی
سازگاری با سیستم‌های کنترل اتوماتیک

تفاوت رله با کنتاکتور چیست؟

رله و کنتاکتور عملکرد مشابهی دارند ولی تفاوت اصلی در این است که:

رله معمولاً برای جریان‌های کم استفاده می‌شود
کنتاکتور برای مدارهای قدرت بالا طراحی شده است
رله کوچکتر و حساس‌تر است؛ در حالی که کنتاکتور مقاوم‌تر است

چرا رله مهم است؟

رله یکی از ساده‌ترین ولی در عین حال مهم‌ترین اجزای برق صنعتی است. این وسیله کوچک می‌تواند در کنترل موتور، حفاظت از تجهیزات، و اتوماسیون نقش بزرگی ایفا کند. شناخت انواع رله و کاربرد آن‌ها، برای هر کسی که با برق سروکار دارد (چه دانشجو، چه تکنسین و چه مهندس)، ضروری است.

✅ جدول انواع رله و کاربردها

نوع رله	عملکرد اصلی	کاربرد رایج
رله الکترومکانیکی	قطع و وصل مکانیکی مدار با بوبین	کنترل ساده تجهیزات کم‌جریان
رله حالت جامد (SSR)	سوئیچینگ سریع بدون قطعه مکانیکی	مدارهای حساس، کنترل دما، اتوماسیون
رله زمانی	قطع/وصل با تأخیر زمانی قابل تنظیم	تایمر روشنایی، کنترل پمپ و فن
رله حرارتی	قطع مدار در صورت داغ شدن زیاد	حفاظت از موتورهای الکتریکی
رله حفاظتی	حفاظت در برابر خطاهای الکتریکی	تابلو برق، سیستم‌های توزیع قدرت

❓ سوالات پرتکرار درباره رله (FAQ)

1. آیا رله همان کنتاکتور است؟

خیر. هر دو عملکرد مشابهی دارند، اما رله برای جریان‌های پایین‌تر استفاده می‌شود و اندازه کوچکتری دارد، در حالی که کنتاکتور مخصوص مدارهای قدرت است.

2. تفاوت رله الکترومکانیکی با SSR چیست؟

رله الکترومکانیکی قطعه‌ی مکانیکی دارد و هنگام کار صدای کلیک می‌دهد، در حالی که SSR بی‌صدا و سریع‌تر است، اما کمی گران‌تر.

3. آیا می‌توان از رله برای کنترل لامپ استفاده کرد؟

بله، کاملاً. با استفاده از یک رله می‌توان مدار روشنایی را با سیگنال ضعیف (مثلاً از کنترلر یا تایمر) کنترل کرد.

4. رله چگونه نصب می‌شود؟

معمولاً روی ریل تابلو برق نصب می‌شود. دارای پایه‌های مشخص برای ورودی بوبین و خروجی کنتاکت‌هاست. باید طبق نقشه مدار فرمان سیم‌کشی شود.

🔚 نتیجه‌گیری نهایی

رله‌ها ابزارهای ساده ولی حیاتی در سیستم‌های الکتریکی هستند. چه در برق ساختمان، چه در برق صنعتی و اتوماسیون، استفاده از رله باعث افزایش ایمنی، صرفه‌جویی در انرژی و کنترل دقیق تجهیزات می‌شود.

اگر در حال یادگیری برق هستی یا تابلو برق طراحی می‌کنی، شناخت کامل رله‌ها یک مهارت ضروریه.
