کنترل‌کننده PID چیست؟ | آموزش کامل و ساده + فرمول و کاربردها

در دنیای مهندسی کنترل، کنترل‌کننده PID یکی از پرکاربردترین و موثرترین روش‌ها برای کنترل فرآیندهای صنعتی، رباتیک و سیستم‌های اتوماسیون است. PID مخفف سه واژه‌ی Proportional (تناسبی)، Integral (انتگرالی) و Derivative (مشتقی) است.

در این مقاله با زبانی ساده توضیح می‌دهیم که کنترل‌کننده PID چیست، چگونه کار می‌کند، فرمول آن چیست و در چه سیستم‌هایی کاربرد دارد. همچنین مزایا، معایب و روش‌های تنظیم آن را بررسی می‌کنیم.

🤖 کنترل‌کننده PID چیست؟

کنترل‌کننده PID یک الگوریتم کنترلی است که با توجه به اختلاف مقدار واقعی (Feedback) و مقدار مطلوب (Setpoint)، یک سیگنال کنترلی تولید می‌کند تا سیستم به مقدار مطلوب برسد.

📐 اجزای PID (تناسبی، انتگرالی، مشتقی)

🔹 1. کنترل تناسبی (P – Proportional)

این قسمت، واکنش متناسب با خطا دارد. هرچه خطا بیشتر باشد، خروجی کنترلر هم بزرگ‌تر می‌شود.

فرمول:
P_out = Kp × e(t)
که در آن:

• Kp: بهره تناسبی
• e(t): خطا در زمان t

🔹 2. کنترل انتگرالی (I – Integral)

خطای تجمع‌یافته را در طول زمان اندازه‌گیری کرده و آن را جبران می‌کند. باعث حذف خطای پایدار می‌شود.

فرمول:
I_out = Ki × ∫ e(t) dt
که:

• Ki: بهره انتگرالی

🔹 3. کنترل مشتقی (D – Derivative)

به نرخ تغییر خطا واکنش نشان می‌دهد. به نوعی پیش‌بینی‌کننده است و از نوسانات شدید جلوگیری می‌کند.

فرمول:
D_out = Kd × (de(t)/dt)
که:

• Kd: بهره مشتقی

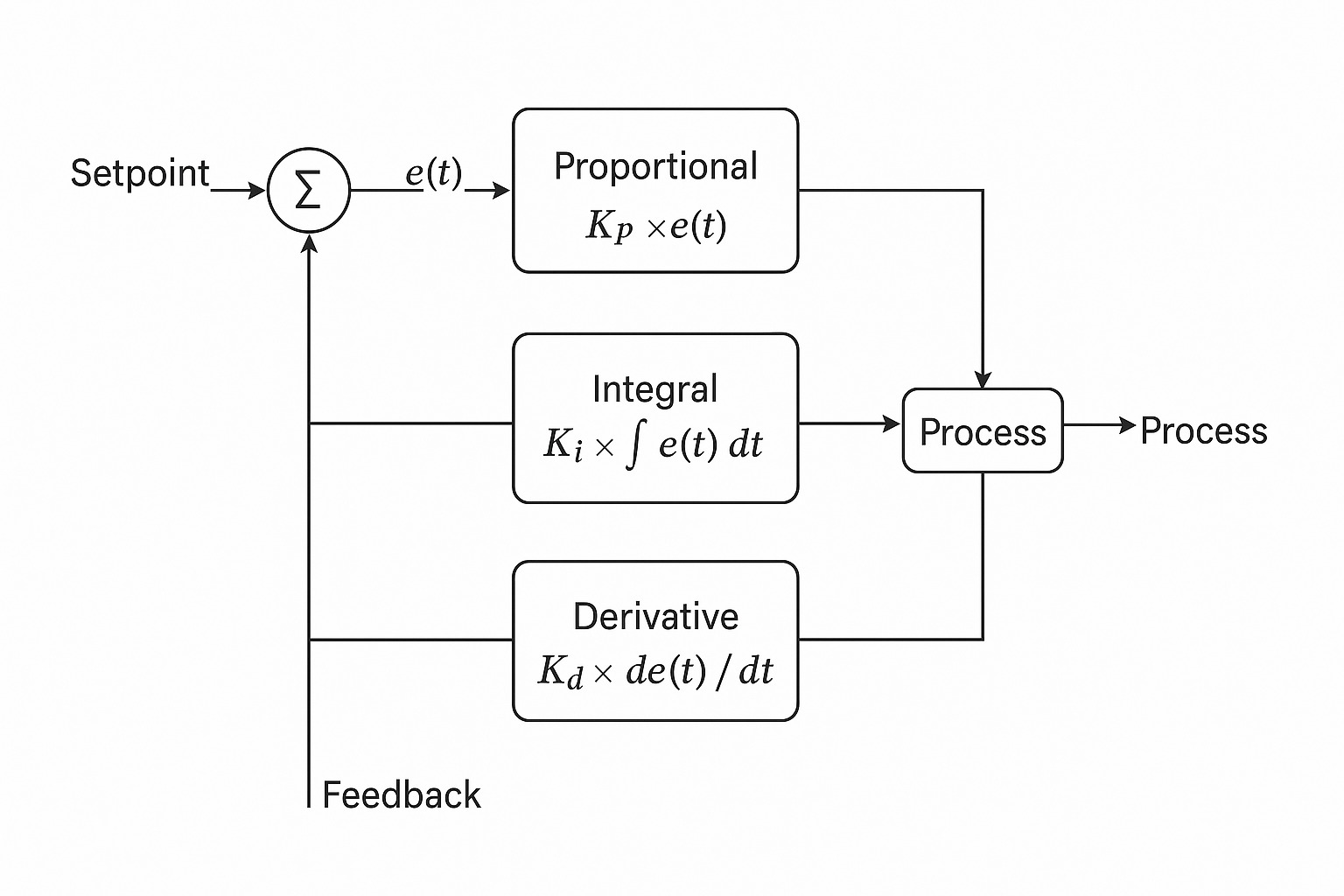

🧠 فرمول کلی PID

$$u(t) = Kp × e(t) + Ki × ∫ e(t) dt + Kd × (de(t)/dt)$$

⚙️ کاربردهای کنترل‌کننده PID

• کنترل دما در دیگ بخار یا دستگاه‌های صنعتی
• کنترل سرعت موتورهای DC
• سیستم‌های تهویه مطبوع (HVAC)
• رباتیک و کنترل بازوی ربات
• پرینترهای سه‌بعدی و CNC
• کنترل سطح مایعات در مخازن

🎯 مزایای کنترل‌کننده PID

• سادگی در پیاده‌سازی
• واکنش سریع به تغییرات
• حذف خطای پایدار
• پایداری و دقت بالا در کنترل فرآیند

🚧 معایب کنترل‌کننده PID

• نیاز به تنظیم دقیق پارامترها (Tuning)
• حساسیت به نویز در قسمت مشتقی
• عملکرد ضعیف در سیستم‌های غیرخطی

🔧 روش‌های تنظیم (Tuning) PID

1. روش زیگلر-نیکولز (Ziegler–Nichols): رایج‌ترین روش
2. روش آزمون و خطا (Manual Tuning)
3. روش‌های خودتنظیم (Auto-Tuning)
4. استفاده از نرم‌افزارهایی مثل MATLAB یا Simulink

📊 مثال کاربردی

فرض کنید می‌خواهیم دمای یک کوره را روی 400 درجه نگه داریم. با تنظیم PID، اگر دما کم شد، کنترلر به‌صورت هوشمند میزان گاز ورودی را افزایش می‌دهد تا دوباره به دمای مطلوب برسد و برعکس.

🤔 PID در PLC و اتوماسیون صنعتی

در PLCها مانند زیمنس، دلتا، فتک و لوگو معمولاً بلوک‌های آماده PID وجود دارد. با تنظیم پارامترهای Kp، Ki و Kd، می‌توان فرآیندهایی مانند کنترل دما، فشار، جریان یا سطح را به‌دقت کنترل کرد.

🧠 نکته‌ی طلایی: تفاوت PID و ON/OFF

کنترل ON/OFF تنها دو حالت دارد (روشن/خاموش) اما PID خروجی پیوسته می‌دهد و واکنش نرم‌تری نسبت به خطا دارد. در نتیجه دقیق‌تر و پیشرفته‌تر است.

✅ جمع‌بندی

کنترل‌کننده PID قلب تپنده بسیاری از فرآیندهای صنعتی است. با فهم دقیق عملکرد آن، می‌توان سیستم‌هایی پایدار، دقیق و هوشمند طراحی کرد. اگر در زمینه برق صنعتی، اتوماسیون یا حتی رباتیک فعالیت دارید، یادگیری PID برای شما ضروری و بسیار کاربردی است.
