بستن تابلو برق صنعتی از 0 تا 100

بستن تابلو برق صنعتی یکی از مراحل مهم در طراحی و نصب سیستم‌های برق صنعتی است که نقش مهمی در ایمنی، کارایی و عملکرد دستگاه‌ها و تجهیزات صنعتی دارد. تابلو برق صنعتی به عنوان مرکز کنترل و توزیع انرژی الکتریکی، باید به‌درستی طراحی و مونتاژ شود تا علاوه بر جلوگیری از خطرات احتمالی، عملکرد سیستم را بهینه سازد. در این مقاله، به بررسی مراحل مختلف بستن تابلو برق صنعتی، اجزاء مختلف آن، و نکات مهمی که باید در هنگام نصب رعایت شوند، خواهیم پرداخت پس اگر به دنبال راهنمای 0 تا 100 بستن تابلو برق صنعتی هستید، این مقاله را از دست ندهید.

تابلو برق صنعتی؛ قلب تپنده‌ی سیستم‌های الکتریکی در صنایع مدرن

پیش از پرداختن به طریقه بستن تابلو برق صنعتی، آشنایی بیشتر با تابلو برق صنعتی، کاربرد و اجزای آن خالی از لطف نیست.

در تعریف کلی، تابلو برق صنعتی یک محفظه فلزی یا در مواردی پلاستیکی است که تجهیزات الکتریکی مانند کلیدهای قطع و وصل، فیوزها، کنتاکتورها، رله‌ها، ترانس‌ها و سایر قطعات حفاظتی و کنترلی را در خود جای می‌دهد. این تابلوها وظیفه مدیریت، کنترل و توزیع برق را در محیط‌های صنعتی، کارخانه‌ها، کارگاه‌ها و تأسیسات بزرگ بر عهده دارند.

طراحی و مونتاژ صحیح این تابلوها حیاتی است زیرا تابلو برق صنعتی نقش حیاتی در ایمنی، بهره‌وری و عملکرد صحیح سیستم‌های الکتریکی دارد تا از بروز مشکلاتی مانند قطعی برق، نوسانات و حوادث الکتریکی جلوگیری شود و به همین دلیل است که بستن تابلو برق صنعتی به طریقه صحیح از اهمیت بالایی برخورددار است.

کاربردهای تابلو برق صنعتی؛ ستون فقرات ایمنی و بهره‌وری در صنایع

به صورت خلاصه کاربردهای تابلو برق صنعتی شامل موارد زیر می‌شود:

توزیع و مدیریت برق

تابلو برق صنعتی جریان برق را بین بخش‌های مختلف یک مجموعه صنعتی یا کارخانه توزیع می‌کند تا از تأمین پایدار و متعادل برق اطمینان کامل حاصل شود.

حفاظت از سیستم‌های الکتریکی

با استفاده از تجهیزات حفاظتی تابلو برق صنعتی مانند فیوزها، کلیدهای اتوماتیک و رله‌های حفاظتی، از آسیب‌های ناشی از اضافه‌جریان، اتصال کوتاه و نوسانات ولتاژ جلوگیری می‌شود.

کنترل ماشین‌آلات و تجهیزات صنعتی

تابلو برق صنعتی معمولا برای راه‌اندازی، متوقف کردن و کنترل عملکرد دستگاه‌ها، موتورها، پمپ‌ها، سیستم‌های تهویه و سایر تجهیزات صنعتی استفاده می‌شود.

اتوماسیون و کنترل فرآیندها

تابلو برق صنعتی به عنوان مرکز کنترل سیستم‌های اتوماسیون صنعتی عمل می‌کند و از طریق برنامه‌ریزی و تنظیمات دقیق، فرآیندهای تولید را بهینه‌سازی می‌کند.

استفاده در صنایع

تابلو برق صنعتی در کارخانه‌ها و کارگاه‌های تولیدی، صنایع نفت، گاز و پتروشیمی، ساختمان‌های بزرگ و مراکز تجاری و نیروگاه‌ها و پست‌های برق نیز استفاده می‌شود.

شناخت اجزای تابلو برق صنعتی؛ راهنمای جامع تجهیزات کنترلی و حفاظتی

تابلو برق صنعتی از بخش‌ها و تجهیزات مختلفی تشکیل شده است که هر کدام وظیفه‌ای خاص در کنترل، توزیع و حفاظت از جریان الکتریکی دارند. این اجزا به صورت هماهنگ کار می‌کنند تا عملکرد ایمن و بهینه سیستم‌های الکتریکی را تضمین کنند. در ادامه با مهم‌ترین اجزای تابلو برق صنعتی آشنا خواهیم شد.

بدنه یا محفظه تابلو Electrical Enclosure / Panel Board

بدنه تابلو برق صنعتی از معمولاً از فلز (مانند فولاد یا آلومینیوم) یا پلاستیک مقاوم ساخته می‌شود و وظیفه محافظت از تجهیزات داخلی در برابر ضربه، گرد و غبار، رطوبت و دیگر عوامل محیطی را بر عهده دارد.

کلیدهای قطع و وصل (سوییچ‌ها و دژنکتورها) Circuit Breakers & Switches

شامل کلیدهای مینیاتوری (MCB)، کلیدهای اتوماتیک (MCCB) و کلیدهای هوایی (ACB) می‌شوند وبرای قطع و وصل کردن جریان برق استفاده می‌شوند.

کنتاکتورها و رله‌ها Contactor Relays and

کنتاکتورها برای کنترل و سوئیچینگ بارهای الکتریکی مانند موتورها، پمپ‌ها و تجهیزات صنعتی و رله‌ها برای فرمان دادن به کنتاکتورها یا ایجاد حفاظت اضافه‌بار و کنترل فرآیندهای الکتریکی به کار می‌روند.

فیوزها و تجهیزات حفاظتی Fuses & Protective Devices

فیوزها برای جلوگیری از آسیب‌های ناشی از اضافه‌جریان و اتصال کوتاه استفاده شده و شامل فیوزهای ذوب‌شونده، فیوزهای کندکار و کلیدهای حفاظتی می‌شوند.

ترانسفورماتورها Transformers

ترانسفورماتورها معمولاً در تابلوهای کنترل و فرمان برای تبدیل و تنظیم سطح ولتاژ در مدارهای مختلف استفاده می‌شوند.

ترمینال‌ها و باس‌بارها Busbar and Terminal Blocks

نقش ترمینال‌ها فراهم کردن نقاط اتصال سیم‌ها و کابل‌ها می‌باشد و با‌س‌بارها میله‌های مسی یا آلومینیومی هستند که برق را بین بخش‌های مختلف تابلو توزیع می‌کنند.

چراغ‌های سیگنال و نشانگرها Indicator Lights

چراغ‌های سیگنال و نشانگرها برای نمایش وضعیت مدارها مانند روشن یا خاموش بودن تجهیزات و هشدارهای سیستم در مواقع ضروری استفاده می‌شوند.

نمایشگرها و کنترل‌کننده‌ها Measuring Instruments and Controllers

شامل آمپرمتر، ولت‌متر، فرکانس‌متر و نمایشگرهای دیجیتالی برای نظارت بر وضعیت جریان و ولتاژ مدار می‌شوند.

سیستم تهویه و خنک‌کننده Cooling Fan & Ventilation System

سیستم تهویه و خنک کننده در تابلو برق صنعتی شامل فن‌های خنک‌کننده و تهویه برای جلوگیری از افزایش دمای داخل تابلو و افزایش عمر تجهیزات می‌باشد.

مدارهای کنترلی و سیم‌کشی‌ها Control Circuits & Wiring

مدارهای کنترلی به‌صورت منظم و با استفاده از کانال‌های مخصوص (داکت) سیم‌کشی می‌شوند تا از آشفتگی و خطرات احتمالی جلوگیری شود.

مراحل بستن تابلو برق صنعتی؛ از طراحی تا بهره‌برداری

مراحل بستن تابلو برق صنعتی به صورت زیر می‌باشد:

طراحی و برنامه‌ریزی؛ پایه و اساس یک تابلو برق استاندارد

در مرحله اول بستن تابلو برق صنعتی، باید یک نقشه مدار الکتریکی دقیق داشته باشید که شامل محل قرارگیری تجهیزات، مسیر سیم‌کشی و نوع قطعات باشد. این نقشه باید شامل مدار قدرت (جهت توزیع برق) و مدار فرمان (برای کنترل عملکرد) باشد و محاسبه دقیق مقدار جریان، ولتاژ و توان مصرفی تجهیزات برای انتخاب قطعات مناسب در این مرحله ضروری است.

انتخاب و آماده‌سازی بدنه تابلو برق

پس از مرحله برنامه‌ریزی و طراحی، بر اساس ابعاد تجهیزات و تعداد قطعات، تابلو برق مناسب (دیواری، ایستاده یا رک‌مونت) انتخاب کنید. جنس بدنه (فلزی یا پلاستیکی) را با توجه به شرایط محیطی و نیازهای ایمنی تعیین کنید و حتماً محل ورودی و خروجی کابل‌ها، سیستم تهویه و دسترسی به قطعات داخلی را در نظر بگیرید.

نصب تجهیزات روی ریل تابلو برق

حال مرحله نصب تجهیزات داخل تابلو فرا رسیده است. ابتدا ریل‌های استاندارد (DIN Rail) را درون تابلو نصب کنید تا قطعات به‌صورت منظم روی آن‌ها قرار گیرند سپس کلیدهای قطع و وصل، فیوزها، کنتاکتورها، رله‌ها، ترمینال‌ها و باس‌بارها را مطابق نقشه روی ریل‌های تابلو نصب کنید.

توجه داشته باشید که تجهیزات باید با فاصله مناسب از هم قرار بگیرند تا از ایجاد حرارت و نویز الکتریکی جلوگیری شود.

سیم‌کشی داخلی؛ ارتباط بین تجهیزات قدرت و فرمان

برای سیم‌کشی داخلی تابلو، ابتدا سیم‌های مدار قدرت را از ورودی تابلو به کلید اصلی، فیوزها و باس‌بارها متصل کنید. پس از اتصال فیوزها و باس‌بارها، سیم‌کشی مدار فرمان را برای کنتاکتورها، رله‌ها و سایر تجهیزات کنترلی انجام دهید.

برای پیشگیری از وقوع اشتباهات در سیم‌کشی توصیه می‌شود از شماره‌گذاری سیم‌ها استفاده کنید، مسیرهای سیم‌کشی را با داکت‌های مخصوص مرتب کنید و رنگ‌بندی استاندارد سیم‌ها را رعایت کنید.

نصب ترمینال‌ها و ایجاد اتصالات خروجی

برای اتصال خروجی‌ها به مصرف‌کننده‌های برق، از ترمینال‌های مناسب استفاده کنید و در صورت نیاز، کانکتورهای ضدآب و مقاوم در برابر حرارت برای محیط‌های صنعتی استفاده کنید.

حتما از محکم بودن اتصالات مطمئن شوید و سپس به مرحله بعد بروید.

تست و بررسی عملکرد تابلو برق قبل از بهره‌برداری

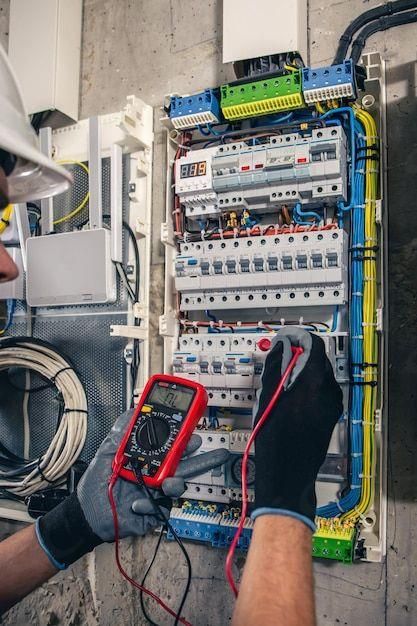

قبل از اتصال به برق اصلی، حتما مدار را با مولتی‌متر و ابزار تست الکتریکی مورد آزمایش و تست قرار دهید. احتیاط کنید که هیچ اتصالی برعکس یا اشتباه انجام نشده است. بررسی کنید که حفاظت‌های الکتریکی (فیوزها، کلید محافظ جان و…) به‌درستی عمل می‌کنند. پس از انجام دادن تست، برق را وصل کرده و کارکرد صحیح تابلو را مورد بررسی قرار دهید.

بسته‌بندی، نصب و بهره‌برداری نهایی

حال که مراحل بستن تابلو برق صنعتی به پایان رسیده است باید بدانید که بسته‌بندی، نصب و بهره‌برداری آن بسیار مهم بوده و نیازمند توجه است. پس از بسته‌بندی علامت‌گذاری مناسب برای تجهیزات داخلی انجام دهید. اگر تابلو برق دیواری است، آن را روی دیوار نصب کنید. اگر ایستاده است، آن را روی پایه‌های مخصوص قرار دهید و در نهایت مسیر کابل‌ها را مرتب کرده و از داکت‌ها یا لوله‌های محافظ استفاده کنید.

نگهداری و بررسی‌های دوره‌ای تابلو برق صنعتی

به منظور احتیاط، به‌طور مرتب، سیم‌کشی‌ها و تجهیزات را از نظر شل بودن اتصالات، گرمای بیش از حد و خرابی قطعات بررسی کنید و در صورت وجود نشانه‌های غیرعادی مثل جرقه، صدای اضافه یا داغ شدن بیش از حد تجهیزات، بلافاصله تابلو را بررسی و تعمیر کنید.

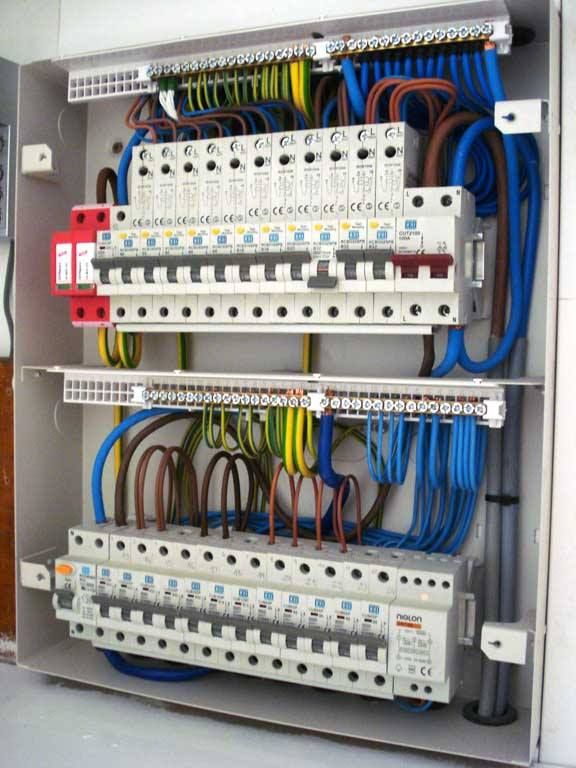

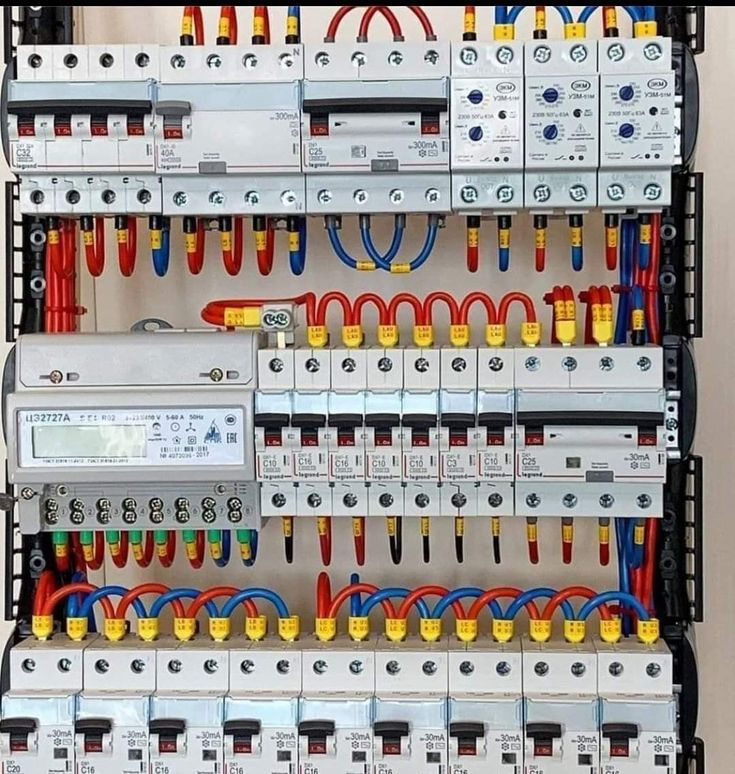

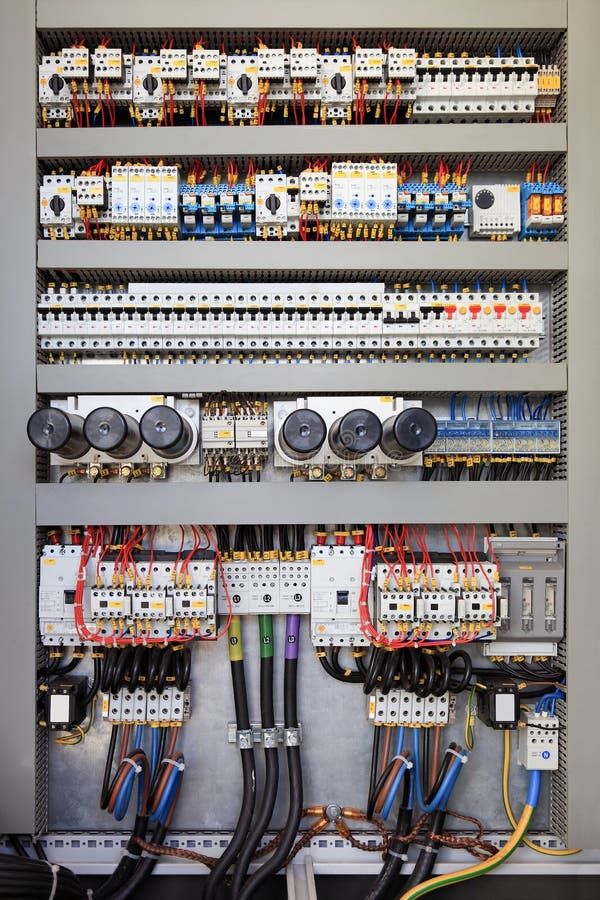

عکس تابلو برق صنعتی

خطایابی: رایج‌ترین مشکلات بستن تابلو برق صنعتی و روش‌های رفع آن‌ها

بستن تابلو برق صنعتی اگرچه با رعایت اصول و استانداردها می‌تواند کاملا ایمن و بی‌نقص باشد، اما گاهی خطاها و مشکلاتی رخ می‌دهند که ممکن است عملکرد سیستم را مختل کنند. در این بخش، رایج‌ترین مشکلات و خطاها را بررسی کرده و راه‌حل‌های عملی برای رفع آن‌ها ارائه خواهیم داد.

اتصالات شل و نادرست در سیم‌کشی

سفت نکردن کامل پیچ‌ها و ترمینال‌ها، استفاده از سرسیم‌های نامناسب یا سیم‌کشی اشتباه در مدار فرمان یا قدرت باعث ایجاد این مشکل می‌شود که ممکن است به ایجاد جرقه، افزایش دما و حتی آتش‌سوزی منجر شود.

راه حل:

بازرسی و محکم کردن تمام اتصالات با استفاده از پیچ‌گوشتی مناسب
استفاده از سرسیم و وایرشو با اندازه مناسب برای اتصالات ایمن‌تر
بررسی نقشه مدار و اطمینان از درست بودن سیم‌کشی
علامت‌گذاری سیم‌ها برای جلوگیری از اشتباهات احتمالی
اضافه‌بار و داغ شدن تجهیزات

اضافه‌بار باعث داغ شدن و آسیب به تجهیزات مثل کنتاکتورها و سیم‌ها می‌شود و حتی در مواردی ممکن است به آتش‌سوزی و خرابی کلی مدار منجر شود. علت بروز این مشکل استفاده از کابل‌ها و تجهیزات با ظرفیت جریان کمتر از نیاز مدار، عدم نصب صحیح فیوزها یا کلیدهای حفاظتی و طراحی نامناسب مدار قدرت بوده که در نهایت باعث عدم توازن توزیع بار مدار شده است.

راه حل:

بررسی و محاسبه مجدد جریان عبوری و انتخاب کابل و تجهیزات مناسب
نصب کلید مینیاتوری (MCB) و کلید محافظ جان (RCCB) با ظرفیت مناسب برای تابلو برق صنعتی
بررسی توزیع بار و تقسیم متعادل جریان بین تجهیزات مختلف
نشتی جریان و خطر برق‌گرفتگی

نشتی جریان در تابلو برق صنعتی بسیار خطرناک بوده و می‌تواند خطر برق‌گرفتگی و آسیب به تجهیزات حساس را به‌دنبال داشته باشد. عایق‌کاری نامناسب سیم‌ها، اتصال اشتباه سیم ارت یا عدم وجود سیستم ارتینگ مناسب و خرابی کلید محافظ جان (RCCB) یا عدم استفاده از آن احتال نشتی را بالا می‌برند.

راه حل:

تست نشتی جریان با استفاده از مولتی‌متر یا دستگاه مخصوص (Earth Leakage Tester)
بازرسی عایق‌کاری سیم‌ها و تعمیر یا تعویض سیم‌های معیوب
نصب صحیح و تست عملکرد کلید محافظ جان (RCCB)
نویز الکتریکی و تداخل سیگنال‌ها

نویز الکتریکی باعث اختلال در عملکرد تجهیزات الکترونیکی و کنترلی می‌شود. علت ایجاد این نویزها و تداخل در سیگنال‌ها، نزدیکی سیم‌های قدرت و فرمان، عدم استفاده از فیلترهای مناسب برای تجهیزات الکترونیکی حساس و در مواردی اتصال نادرست سیستم ارتینگ می‌باشد. این مشکل ممکن است منجر به خطای سنسورها و PLCها نیز بشود.

راه حل:

استفاده از فیلترهای نویزگیر (EMI Filters) برای تجهیزات حساس
جدا کردن مسیر سیم‌کشی قدرت و فرمان برای جلوگیری از القای الکتریکی
اتصال صحیح سیم ارت به تجهیزات الکترونیکی برای تخلیه نویز
داغ شدن و خرابی قطعات به دلیل تهویه نامناسب

همانطور که در بخش مراحل بستن تابلو برق صنعتی ذکر کردیم، تهویه و سیستم خنک‌کننده از اهمیت زیادی برخورددار است زیرا از داغ شدن بیش از حد تجهیزات جلوگیری می‌کند. داغ شدن بیش از حد باعث کاهش عمر مفید قطعات و حتی خرابی کلی مدار می‌شود و ممکن است باعث قطعی و خرابی کلی سیستم نیز بشود.

راه حل:

چیدمان منظم تجهیزات حین بستن تابلو برق صنعتی برای بهبود جریان هوا
استفاده از هیت‌سینک (Heat Sinks) در تجهیزات پرمصرف
نصب فن‌های خنک‌کننده (Cooling Fans) در ورودی و خروجی هوا
خرابی یا عملکرد نادرست تجهیزات حفاظتی

قطعی‌های ناخواسته و آسیب به تجهیزات متصل به تابلو یا عمل نکردن کلید محافظ جان (RCCB) یا فیوزها در مواقع ضروری نیز از مشکلاتی هستند که ممکن است در صورت خرابی یا قدیمی بودن تجهیزات حفاظتی، نصب نادرست یا انتخاب نامناسب کلیدها و فیوزها یا نشتی جریان یا اتصال اشتباه سیم نول و ارت پیش آید.

راه حل:

تست و بررسی عملکرد کلیدها و فیوزها با دستگاه تست مخصوص
تعویض تجهیزات معیوب یا قدیمی با تجهیزات استاندارد و جدید
بررسی و اصلاح سیم‌کشی نول و ارت
بازرسی دوره‌ای تجهیزات حفاظت برای پیشگیری از بروز مشکلات در آینده

راز طول عمر تابلو برق صنعتی! نکات طلایی نگهداری و سرویس دوره‌ای

تابلو برق صنعتی مثل قلب سیستم الکتریکی عمل می‌کند. اگر به‌موقع سرویس و نگهداری نشود، ممکن است دچار خرابی، آتش‌سوزی یا حتی برق‌گرفتگی شود. برای اینکه تابلو برق صنعتی عمر بیشتری داشته باشد و دچار خرابی نشود، انجام اقدامات زیر به‌طور منظم توصیه می‌شود:

تمیزکاری و بازرسی ظاهری تابلو برق صنعتی

تمیزکاری ظاهری تابلو برق صنعتی شامل اقدامات زیر می‌شود:

حذف گردوغبار و آلودگی‌ها: گردوغبار می‌تواند باعث افزایش دما و کاهش عملکرد تجهیزات در تابلو برق صنعتی شود. بنابراین تمیزکاری دوره‌ای با استفاده از جاروبرقی صنعتی یا دستمال خشک توصیه می‌شود.
بررسی قفل و درب تابلو: اطمینان از سالم بودن قفل‌ها و بسته شدن صحیح درب تابلو جهت جلوگیری از دسترسی غیرمجاز و حفظ ایمنی ضروری می‌باشد.
بازرسی وضعیت ظاهری تابلو: بدنه تابلو باید کاملا سالم و عاری از ترک‌خوردگی، زنگ‌زدگی و آسیب‌های فیزیکی باشد.
بررسی و سفت کردن اتصالات

بررسی اتصالات به منظور جلوگیری از نشتی اهمیت زیادی دارد:

سفت کردن پیچ‌ها و ترمینال‌ها: با گذر زمان، اتصالات ممکن است شل شوند که این امر می‌تواند موجب جرقه‌زنی و خرابی تجهیزات شود. لذا سفت کردن منظم اتصالات ضروری است
بازرسی سیم‌ها و کابل‌ها: عایق کابل‌ها باید عاری از هرگونه پارگی یا پوسیدگی باشد تا از نشتی جریان و خطرات برق‌گرفتگی جلوگیری شود
بررسی سیستم ارتینگ: اطمینان از اتصال صحیح سیم ارت جهت افزایش ایمنی و جلوگیری از نشتی جریان.
تست تجهیزات حفاظتی

برای جلوگیری از آتش‌سوزی و خسارت به تجهیزات و همچنین تشخیص زودهنگام مشکلات و کاهش هزینه‌های تعمیرات، لازم است تجهیزات حفاظتی تابلو برق صنعتی به صورت مرتب تست شوند:

تست عملکرد کلیدهای حفاظتی: کلیدهای محافظ مانند کلید مینیاتوری باید به‌طور منظم تست شوند تا در مواقع خطر، بتوانند مدار را به ‌درستی قطع کنند.
بررسی فیوزها: فیوزهای معیوب یا سوخته باید شناسایی و تعویض شوند تا از عملکرد صحیح مدارهای حفاظتی اطمینان حاصل شود.
بررسی سیستم خنک‌کننده و تهویه

در صورتی که سیستم خنک‌کننده در تابلو برق صنعتی با مشکلی مواجه شود، احتمال داغ شدن بیش از حد تجهیزات و خرابی بسیار زیاد می‌شود بنابراین، ضروری است که سیستم خنک‌کننده و تهویه به صورت مداوم بررسی شوند:

بازرسی فن‌ها و هواکش‌ها: بررسی عملکرد صحیح فن‌های خنک‌کننده از افزایش دمای تجهیزات و آسیب به قطعات الکترونیکی جلوگیری می‌کند.
تمیزکاری فیلترهای هوا: فیلترهای هواکش باید به‌طور منظم تمیز و در صورت نیاز تعویض شوند تا جریان هوا به‌درستی عبور کند.
ایمنی و مستندسازی سرویس دوره‌ای

در هر کاری، ایمنی حرف اول را می‌زند. توصیه می‌کنیم نکات زیر را برای نگهداری صحیح از تابلو برق صنعتی رعایت کنید:

نکات ایمنی: قبل از هرگونه سرویس، برق تابلو باید کاملاً قطع شود. همچنین استفاده از تجهیزات ایمنی فردی مانند دستکش عایق، کفش ایمنی و عینک محافظ الزامی است.
گزارش دهی: ثبت تاریخ، نوع سرویس و اقدامات انجام‌شده جهت پیگیری بهتر و برنامه‌ریزی برای سرویس‌های آینده
تاییدیه: امضای تکنسین و تأییدیه مدیر فنی برای رعایت استانداردهای نگهداری و ایمنی.

جمع‌بندی نهایی: راهنمای جامع بستن تابلو برق صنعتی

بستن تابلو برق صنعتی یکی از حساس‌ترین و مهم‌ترین مراحل در تأسیسات الکتریکی است که نیاز به دقت، مهارت و رعایت استانداردهای ایمنی دارد. در این مقاله، با مفهوم تابلو برق صنعتی، اجزا، کاربردها و مراحل گام‌به‌گام بستن آن آشنا شدیم. همچنین نکات ایمنی، خطاهای رایج، روش‌های نگهداری و اهمیت تست تجهیزات حفاظتی را نیز مورد بررسی قرار دادیم. توجه داشته باشید که علاوه بر مطالعه و کسب اطلاعات درباره‌ی بستن تابلو برق صنعتی، پیشنهاد می‌شود با کمک فرد متخصص اقدام به انجام این کار کنید.
